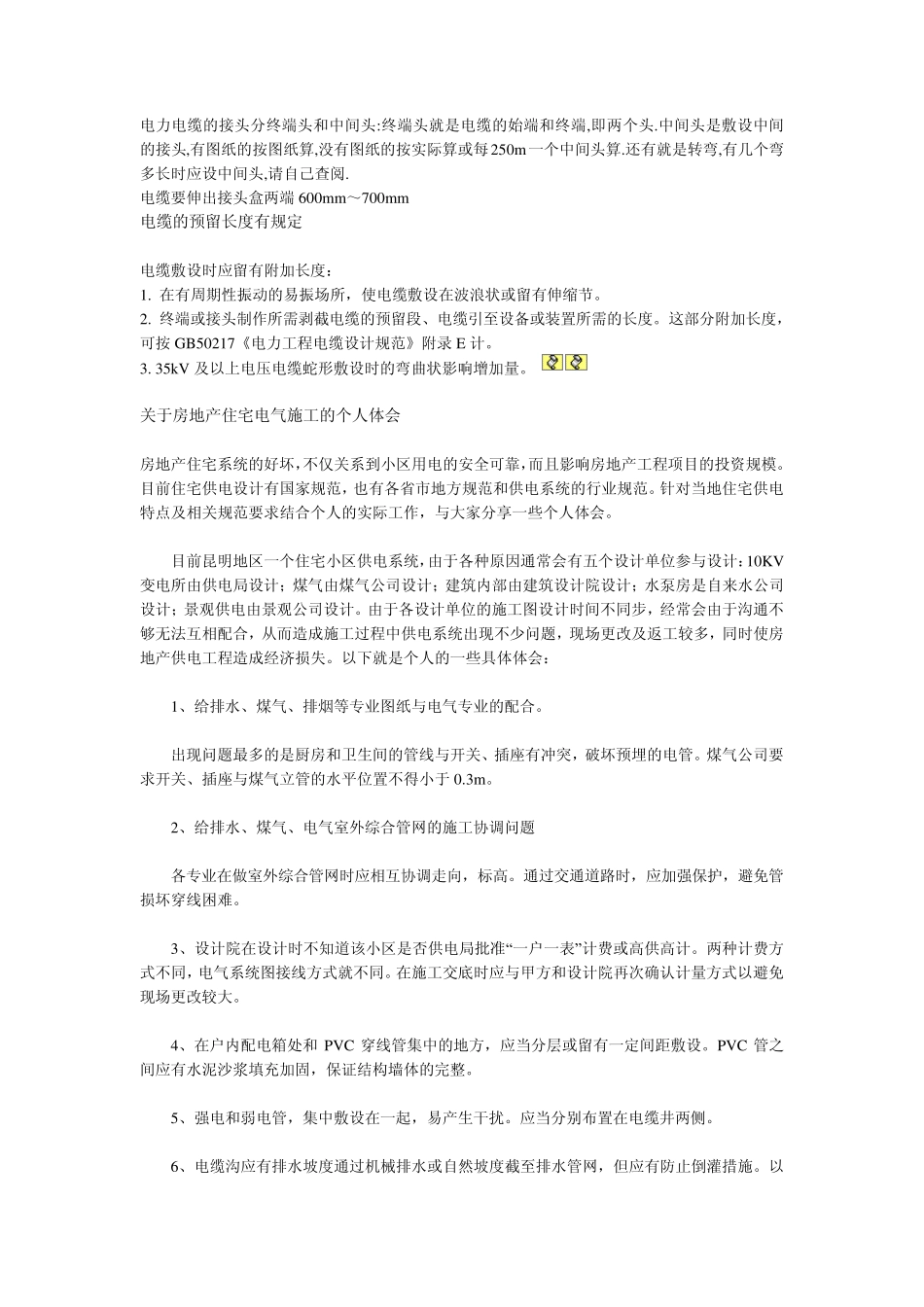

电力电缆的接头分终端头和中间头:终端头就是电缆的始端和终端,即两个头.中间头是敷设中间的接头,有图纸的按图纸算,没有图纸的按实际算或每250m 一个中间头算.还有就是转弯,有几个弯多长时应设中间头,请自己查阅. 电缆要伸出接头盒两端600m m ~700m m 电缆的预留长度有规定 电缆敷设时应留有附加长度: 1. 在有周期性振动的易振场所,使电缆敷设在波浪状或留有伸缩节。 2. 终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。这部分附加长度,可按GB50217《电力工程电缆设计规范》附录 E 计。 3. 35kV 及以上电压电缆蛇形敷设时的弯曲状影响增加量。 关于房地产住宅电气施工的个人体会 房地产住宅系统的好坏,不仅关系到小区用电的安全可靠,而且影响房地产工程项目的投资规模。目前住宅供电设计有国家规范,也有各省市地方规范和供电系统的行业规范。针对当地住宅供电特点及相关规范要求结合个人的实际工作,与大家分享一些个人体会。 目前昆明地区一个住宅小区供电系统,由于各种原因通常会有五个设计单位参与设计:10KV变电所由供电局设计;煤气由煤气公司设计;建筑内部由建筑设计院设计;水泵房是自来水公司设计;景观供电由景观公司设计。由于各设计单位的施工图设计时间不同步,经常会由于沟通不够无法互相配合,从而造成施工过程中供电系统出现不少问题,现场更改及返工较多,同时使房地产供电工程造成经济损失。以下就是个人的一些具体体会: 1、给排水、煤气、排烟等专业图纸与电气专业的配合。 出现问题最多的是厨房和卫生间的管线与开关、插座有冲突,破坏预埋的电管。煤气公司要求开关、插座与煤气立管的水平位置不得小于 0.3m 。 2、给排水、煤气、电气室外综合管网的施工协调问题 各专业在做室外综合管网时应相互协调走向,标高。通过交通道路时,应加强保护,避免管损坏穿线困难。 3、设计院在设计时不知道该小区是否供电局批准“一户一表”计费或高供高计。两种计费方式不同,电气系统图接线方式就不同。在施工交底时应与甲方和设计院再次确认计量方式以避免现场更改较大。 4、在户内配电箱处和PVC 穿线管集中的地方,应当分层或留有一定间距敷设。PVC 管之间应有水泥沙浆填充加固,保证结构墙体的完整。 5、强电和弱电管,集中敷设在一起,易产生干扰。应当分别布置在电缆井两侧。 6、电缆沟应有排水坡度通过机械排水或自然坡度截至排水管网,但应有防止倒灌措施。以避免电缆长...
