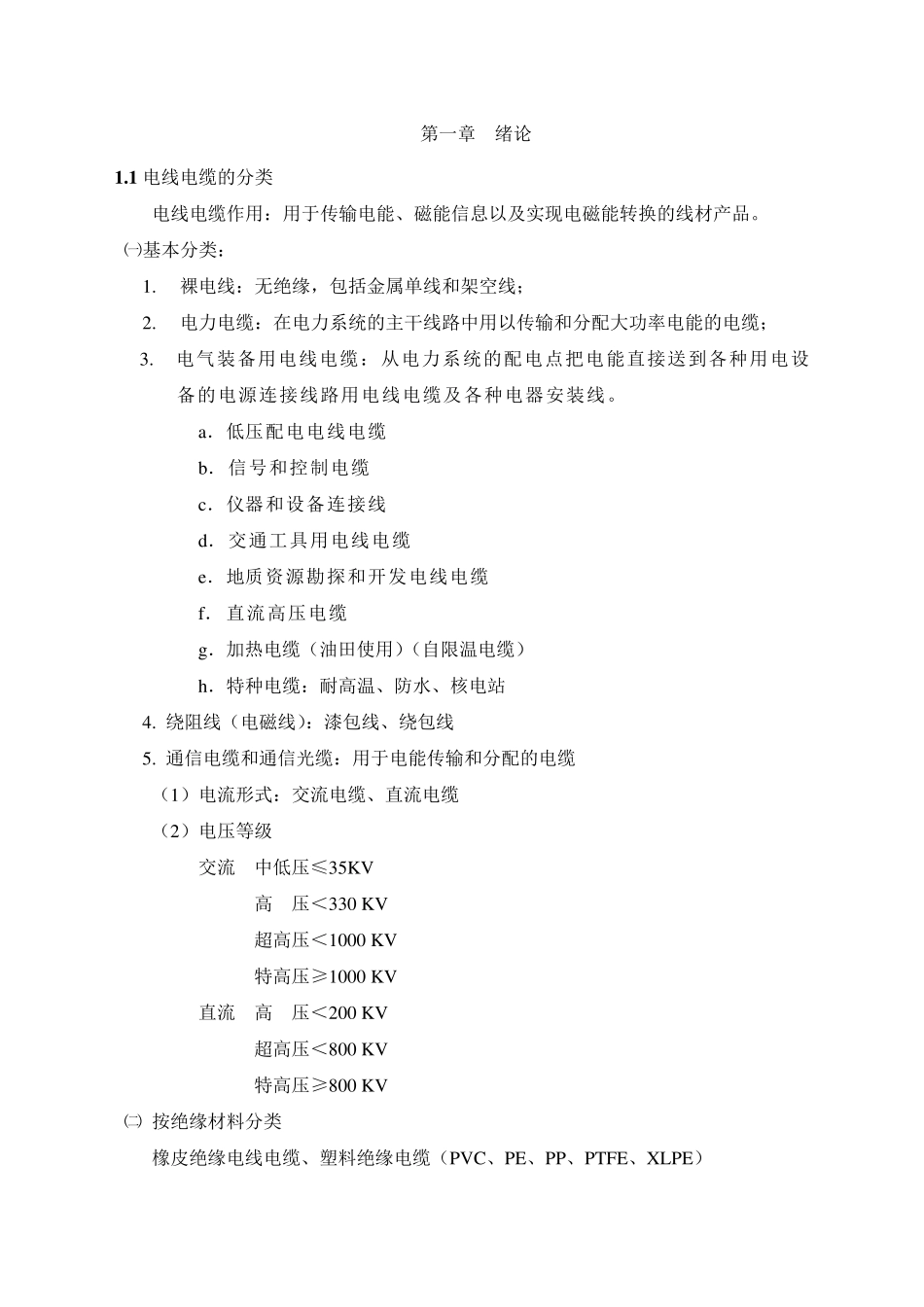

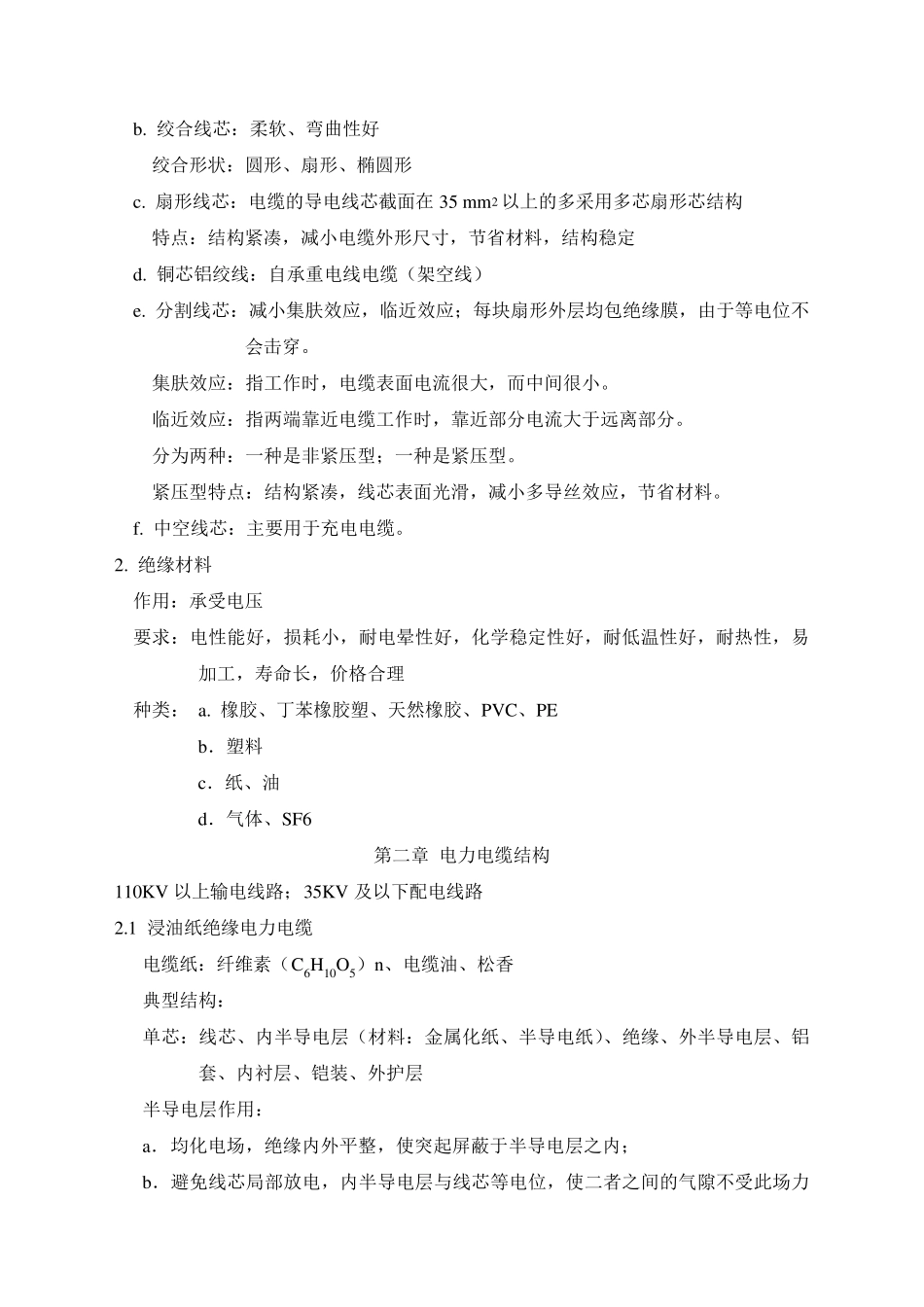

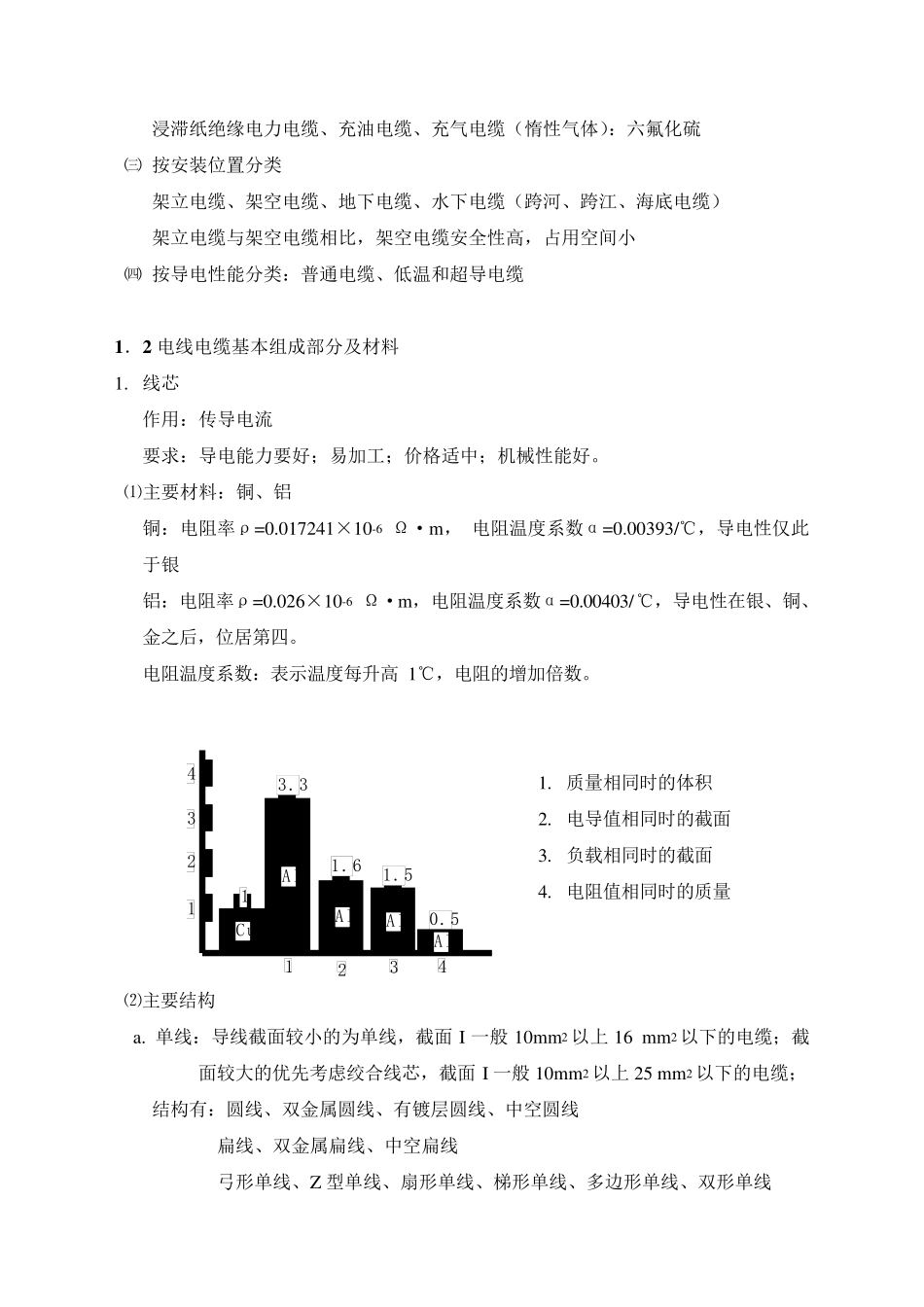

第一章 绪论 1 .1 电线电缆的分类 电线电缆作用:用于传输电能、磁能信息以及实现电磁能转换的线材产品。 ㈠基本分类: 1. 裸电线:无绝缘,包括金属单线和架空线; 2. 电力电缆:在电力系统的主干线路中用以传输和分配大功率电能的电缆; 3. 电气装备用电线电缆:从电力系统的配电点把电能直接送到各种用电设 备的电源连接线路用电线电缆及各种电器安装线。 a. 低压配电电线电缆 b.信号和控制电缆 c. 仪器和设备连接线 d.交通工具用电线电缆 e. 地质资源勘探和开发电线电缆 f. 直流高压电缆 g .加热电缆(油田使用)(自限温电缆) h .特种电缆:耐高温、防水、核电站 4. 绕阻线(电磁线):漆包线、绕包线 5. 通信电缆和通信光缆:用于电能传输和分配的电缆 (1)电流形式:交流电缆、直流电缆 (2)电压等级 交流 中低压≤35KV 高 压<330 KV 超高压<1000 KV 特高压≥1000 KV 直流 高 压<200 KV 超高压<800 KV 特高压≥800 KV ㈡ 按绝缘材料分类 橡皮绝缘电线电缆、塑料绝缘电缆(PVC、PE、PP、PTFE、XLPE) 浸滞纸绝缘电力电缆、充油电缆、充气电缆(惰性气体):六氟化硫 ㈢ 按安装位置分类 架立电缆、架空电缆、地下电缆、水下电缆(跨河、跨江、海底电缆) 架立电缆与架空电缆相比,架空电缆安全性高,占用空间小 ㈣ 按导电性能分类:普通电缆、低温和超导电缆 1 .2 电线电缆基本组成部分及材料 1. 线芯 作用:传导电流 要求:导电能力要好;易加工;价格适中;机械性能好。 ⑴主要材料:铜、铝 铜:电阻率ρ=0.017241×10-6 Ω·m , 电阻温度系数α=0.00393/℃,导电性仅此于银 铝:电阻率ρ=0.026×10-6 Ω·m ,电阻温度系数α=0.00403/℃,导电性在银、铜、金之后,位居第四。 电阻温度系数:表示温度每升高1℃,电阻的增加倍数。 1. 质量相同时的体积 2. 电导值相同时的截面 3. 负载相同时的截面 4. 电阻值相同时的质量 ⑵主要结构 a. 单线:导线截面较小的为单线,截面 I 一般 10m m 2 以上 16 m m 2 以下的电缆;截面较大的优先考虑绞合线芯,截面 I 一般 10m m 2 以上 25 m m 2 以下的电缆; 结构有:圆线、双金属圆线、有镀层圆线、中空圆线 扁线、双金属扁线、中空扁线 弓形单线、Z 型单线、扇形单线、梯形单线、多边形单线、双形单线 12343.31.61.50.511234CuAlAlAlAl b. 绞合线芯:柔软、...
