电力系统分析题解

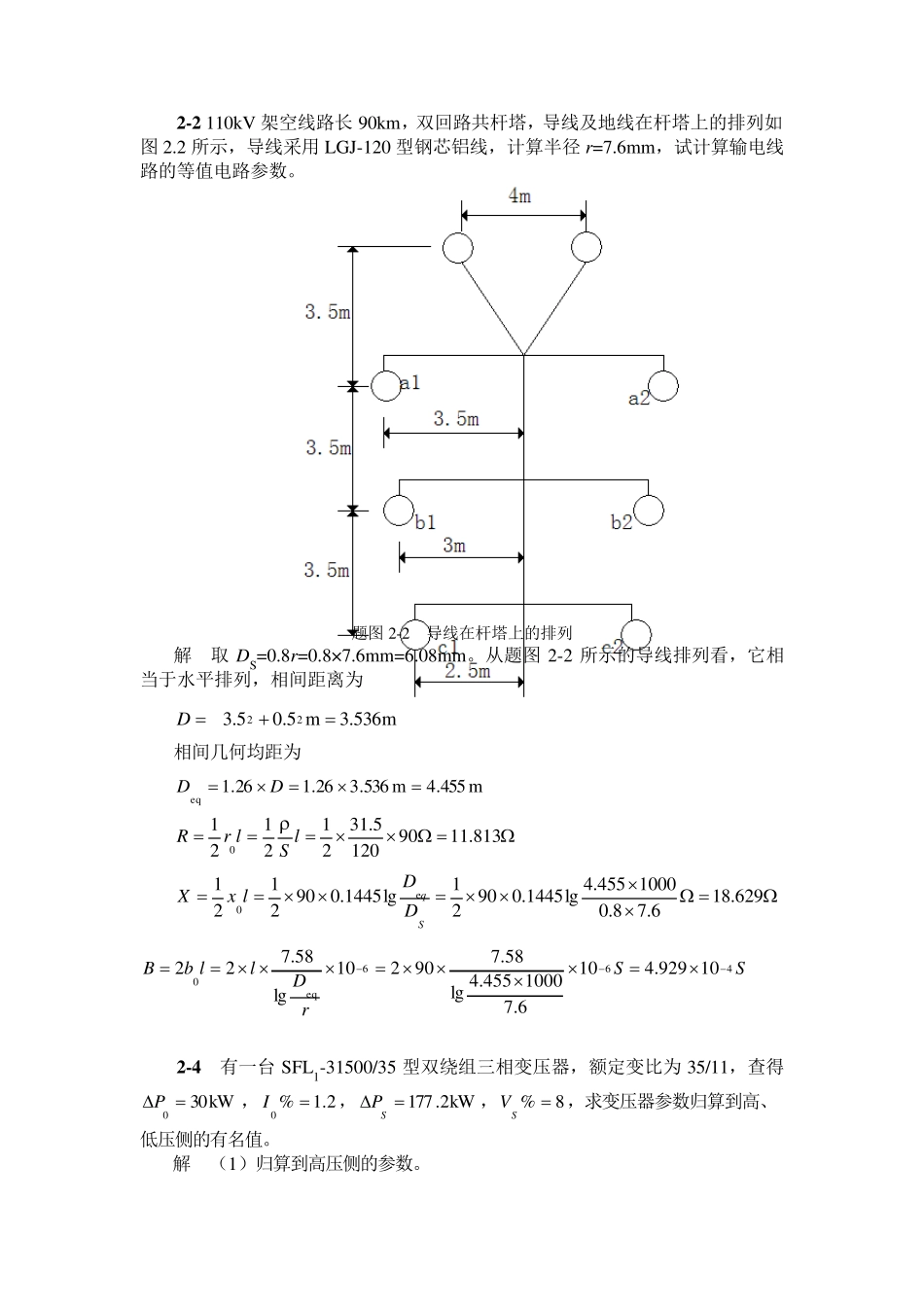

1 -3 电力系统的部分接线如题图1-3 所示，网络的额定电压已在图中标明。试求： （1）发电机，电动机及变压器高、中、低压绕组的额定电压； （2）当变压器T-1 高压侧工作于+2.5%抽头，中压侧工作于+5%抽头；T-2工作于额定抽头； T-3 高压侧工作于 -2.5%抽头时，各变压器的实际变比。 解 （1）发电机、电动机及变压器高、中、低压绕组额定电压。 （a）发电机：网络无此电压等级，此电压为发电机专用额定电压，故VGN=13.8kV。 （b）变压器T-1：一次侧与发电机直接连接，故其额定电压等于发电机的额定电压； 二 次 侧 电压高于 网络额定电压10% ，故 T-1 的额定电压为121/38.5/13.8kV 。 （c）变压器T-2：一次侧额定电压等于网络额定电压，二次侧额定电压高于网络额定电压10%，故 T-2 的额定电压为 35/11kV。 （d）变压器T-3：一次侧额定电压等于网络额定电压，二次侧与负荷直接连接，其 额定电压应 高于 网络额定电压5% ，因 此 T-3 的额定电压为10/[(1+0.05)× 0.38]kV=10/0.4kV 。 （e）电动机：其额定电压等于网络额定电压VMN=0.38kV。 （2）各变压器的实际变比为 T-1：068.3]5.38)05.01[(121)025.01()21(1Tk 987.88.13121)025.01()31(1Tk 9 2 9.28.135.38)05.01()32(1Tk T-2：182.311352Tk T-3：375.244.010)025.01(3Tk 题图1-3 系统接线图 VGN=13.8kV 2 -2 110kV 架空线路长90km，双回路共杆塔，导线及地线在杆塔上的排列如图2.2 所示，导线采用LGJ-120 型钢芯铝线，计算半径r=7.6mm，试计算输电线路的等值电路参数。 题图2-2 导线在杆塔上的排列 解 取DS=0.8r=0.8×7.6mm=6.08mm。从题图2-2 所示的导线排列看，它相当于水平排列，相间距离为 m536.3m5.05.322D 相间几何均距为 m455.4m536.326.126.1eqDD 813.11901205.312121210lSlrR 629.186.78.01000455.4lg1445.09021lg1445.0902121e0SqDDlxX SSrDllbB466eq010929.4106.71000455.4lg58.790210lg58.722 2 -4 有一台SFL1-31500/35 型双绕组三相变压器，额定变比为35/11，查得kW300 P， 2.1%0I，kW2.177SP， 8% SV，求变压器参数归算到高、低压侧的有名值。 解 （1）归算到高压侧的参数。 SSVPG53232N0T10449.210353010 SSVSIB53232NN0...
