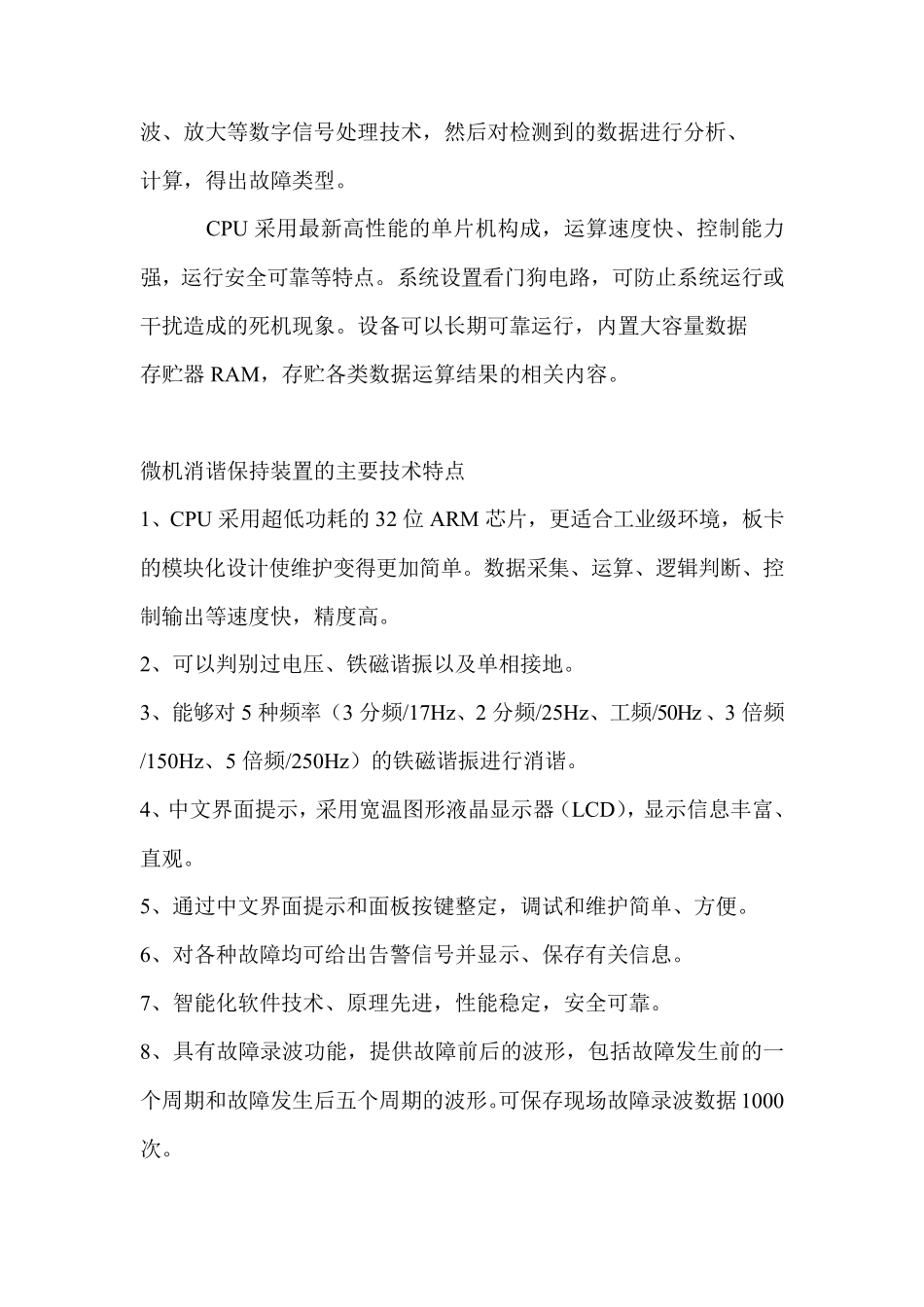

电力系统微机消谐装置的原理及主要特点为什么需要微机消谐装置消谐装置是专用于低压电网 3 次、5 次、7 次、11 次、13 次及以上的谐波无源滤波装置。适用于中频冶炼、变频、轧钢、整流设备等的环境。该微机保护装置采用了电感和电容器组成串联谐振吸收回路，有效的将负载产生的谐波加以吸收，从而避免将谐波电流返送到电力变压器，大大降低电网的谐波量，同时有利于用户电力变压器的运行，降低功耗，提高设备和其它电器组件的可靠性。在 6~35KV 中性点不接地电网中的电磁式电压互感器(以下简称 PT)，当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定，接地指示误动作，PT 高压保险丝熔断等异常现象，严重时会导致 PT 烧毁，继而引发其它事故。这种情况就需要安装微机消谐装置。微机消谐装置的主要组成部分采用高性能的单片微机作为核心元件，对 PT 开口三角电压(即零序电压)进行遁环检测。正常工作情况下，该电压小于 30V，装置内的大功率消谐元件(固态继电器)处于阻断状态，对系统运行不产生影响。当 PT 开口电压大于 30V 时，系统出现故障。消谐装置开始对此信号进行数据采集，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，然后对检测到的数据进行分析、计算，得出故障类型。CPU 采用最新高性能的单片机构成，运算速度快、控制能力强，运行安全可靠等特点。系统设置看门狗电路，可防止系统运行或干扰造成的死机现象。设备可以长期可靠运行，内置大容量数据存贮器 RAM，存贮各类数据运算结果的相关内容。微机消谐保持装置的主要技术特点1、CPU 采用超低功耗的 32 位 ARM 芯片，更适合工业级环境，板卡的模块化设计使维护变得更加简单。数据采集、运算、逻辑判断、控制输出等速度快，精度高。2、可以判别过电压、铁磁谐振以及单相接地。3、能够对 5 种频率（3 分频/17Hz、2 分频/25Hz、工频/50Hz、3 倍频/150Hz、5 倍频/250Hz）的铁磁谐振进行消谐。4、中文界面提示，采用宽温图形液晶显示器（LCD），显示信息丰富、直观。5、通过中文界面提示和面板按键整定，调试和维护简单、方便。6、对各种故障均可给出告警信号并显示、保存有关信息。7、智能化软件技术、原理先进，性能稳定，安全可靠。8、具有故障录波功能，提供故障前后的波形，包括故障发生前的一个周期和故障发生后五个周期的波形。可保存...
