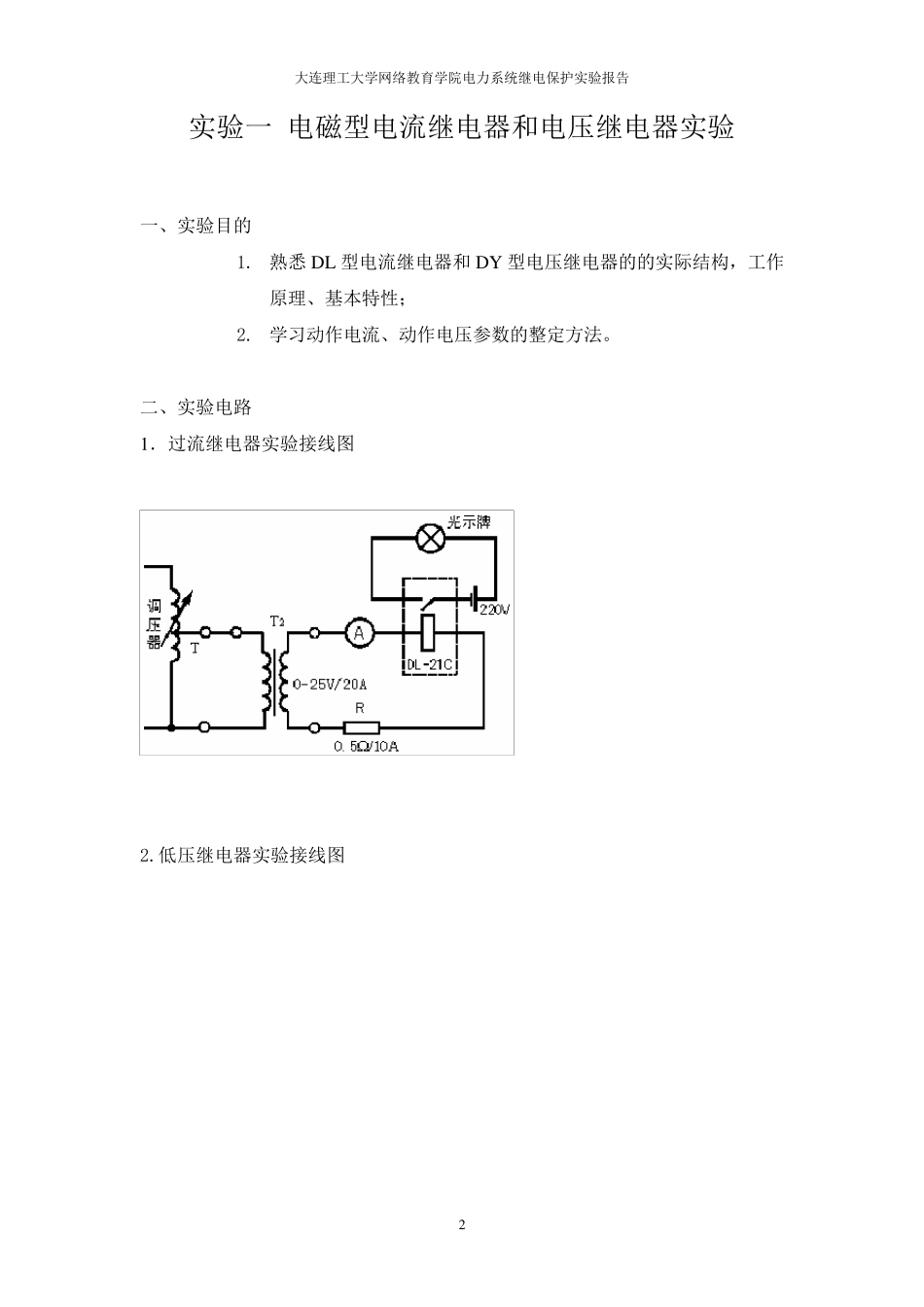

网络高等教育 《电力系统继电保护》实验报告 学习中心： 福建永安奥鹏 层 次： 专科起点本科 专 业： 电气工程及其自动化 年 级： 2011 年 春季 学 号： ************ 学生姓名： ** 大连理工大学网络教育学院电力系统继电保护实验报告 2 实验一 电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉 DL 型电流继电器和DY 型电压继电器的的实际结构，工作原理、基本特性； 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1．过流继电器实验接线图 2.低压继电器实验接线图 大连理工大学网络教育学院电力系统继电保护实验报告 3 三、预习题 1. DL-20C 系列电流继电器铭牌刻度值，为线圈并联_时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈 ___串联___时的额定值。 2.电流继电器的返回系数为什么恒小于 1？ 电流继电器是过流动作，小于整定值后返回；为了避免电流在整定值附近时导致继电器频繁启动返回，一般要设一个返回值，例如0.97，电流小于 0.97 才返回。因此返回值要小于 1 。 四、实验内容 1．电流继电器的动作电流和返回电流测试 表一 过流继电器实验结果记录表 整定电流 I（安） 2.7A 线圈接线方式为： 串联 5.4A 线圈接线方式为：并联 测试序号 1 2 3 1 2 3 实测起动电流Idj 2.71 2.70 2.69 5.41 5.40 5.39 实测返回电流 Ifj 2.62 2.61 2.60 4.36 4.35 4.34 返回系数 Kf 0.97 0.97 0.97 0.81 0.81 0.81 起动电流与整定电流误差% 0.01 0 0.01 0.01 0 0.01 2．低压继电器的动作电压和返回电压测试 表二 低压继电器实验结果记录表 整定电压 U（伏） 24V 线圈接线方式为：并联 48V 线圈接线方式为：串联 测试序号 1 2 3 1 2 3 实测起动电压Udj 24.02 23.98 23.99 48.03 48.01 47.99 大连理工大学网络教育学院电力系统继电保护实验报告 4 实测返回电压Ufj 23.10 23.06 23.01 46.10 46.08 46.07 返回系数Kf 0.96 0.96 0.96 0.96 0.96 0.96 起动电压与整定电压误差% 0.02 0.02 0.01 0.03 0.01 0.01 五、实验仪器设备 设备名称 使 用 仪 器 名 称 控制屏 EPL-20A 变压器及单相可调电源 EPL-04 继电器（一）—DL-21C 电流继电器 EPL-05 继电器（二）—DY-28C 电压继电器 EPL-11 交流电压表 EPL-12 交流电流表 EPL-11 直流电源及母线 EPL-13 光示牌...
