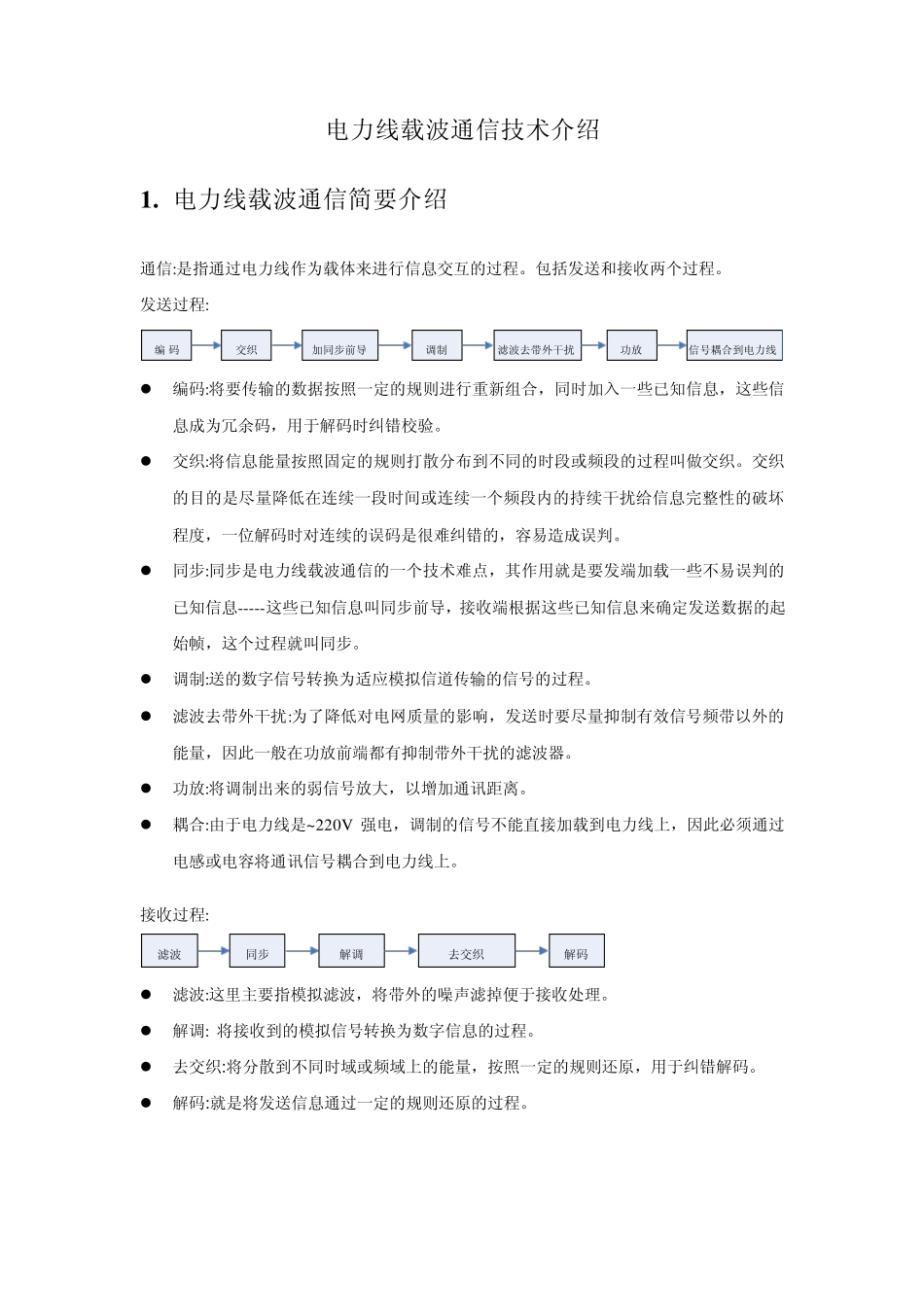

电力线载波通信技术介绍 1 . 电力线载波通信简要介绍 通信:是指通过电力线作为载体来进行信息交互的过程。包括发送和接收两个过程。 发送过程: 编 码交织调制加同步前导滤波去带外干扰功放信号耦合到电力线  编码:将要传输的数据按照一定的规则进行重新组合，同时加入一些已知信息，这些信息成为冗余码，用于解码时纠错校验。  交织:将信息能量按照固定的规则打散分布到不同的时段或频段的过程叫做交织。交织的目的是尽量降低在连续一段时间或连续一个频段内的持续干扰给信息完整性的破坏程度，一位解码时对连续的误码是很难纠错的，容易造成误判。  同步:同步是电力线载波通信的一个技术难点，其作用就是要发端加载一些不易误判的已知信息-----这些已知信息叫同步前导，接收端根据这些已知信息来确定发送数据的起始帧，这个过程就叫同步。  调制:送的数字信号转换为适应模拟信道传输的信号的过程。  滤波去带外干扰:为了降低对电网质量的影响，发送时要尽量抑制有效信号频带以外的能量，因此一般在功放前端都有抑制带外干扰的滤波器。  功放:将调制出来的弱信号放大，以增加通讯距离。  耦合:由于电力线是~220V 强电，调制的信号不能直接加载到电力线上，因此必须通过电感或电容将通讯信号耦合到电力线上。 接收过程: 滤波同步解码解调去交织  滤波:这里主要指模拟滤波，将带外的噪声滤掉便于接收处理。  解调: 将接收到的模拟信号转换为数字信息的过程。  去交织:将分散到不同时域或频域上的能量，按照一定的规则还原，用于纠错解码。  解码:就是将发送信息通过一定的规则还原的过程。 2 . 电力线通信的调制方式 通信最基本的调制方式只有三种:AM（调幅）、FM（调频）、PM（调相）。 AM（调幅）:以信号波形的幅度来定为“1”或“0”。 FM（调频）:通过不同的载波频率来定为“1”或“0”。 PM（调相）:通过不同的载波相位来定为“1”或“0”。 一般来说，电力线上电网谐波严重，经常会产生周期性“震荡波”，因此 AM（调幅）方式是不适合用于电力线通信传输，目前大家在电力线通信主要采用 FM（调频）和 PM（调相）两种方式。这里着重说明一下电力线载波通信技术是多种通讯技术互相配合应用的综合体现，单一谈调制技术是不能代表其技术的整体性能，目前有些人在这里存在认识的误区，FM（调频）和 PM（调相）在不同的电网环境下，是可以有不同的性能表现，无条件的谈FM（调频...
