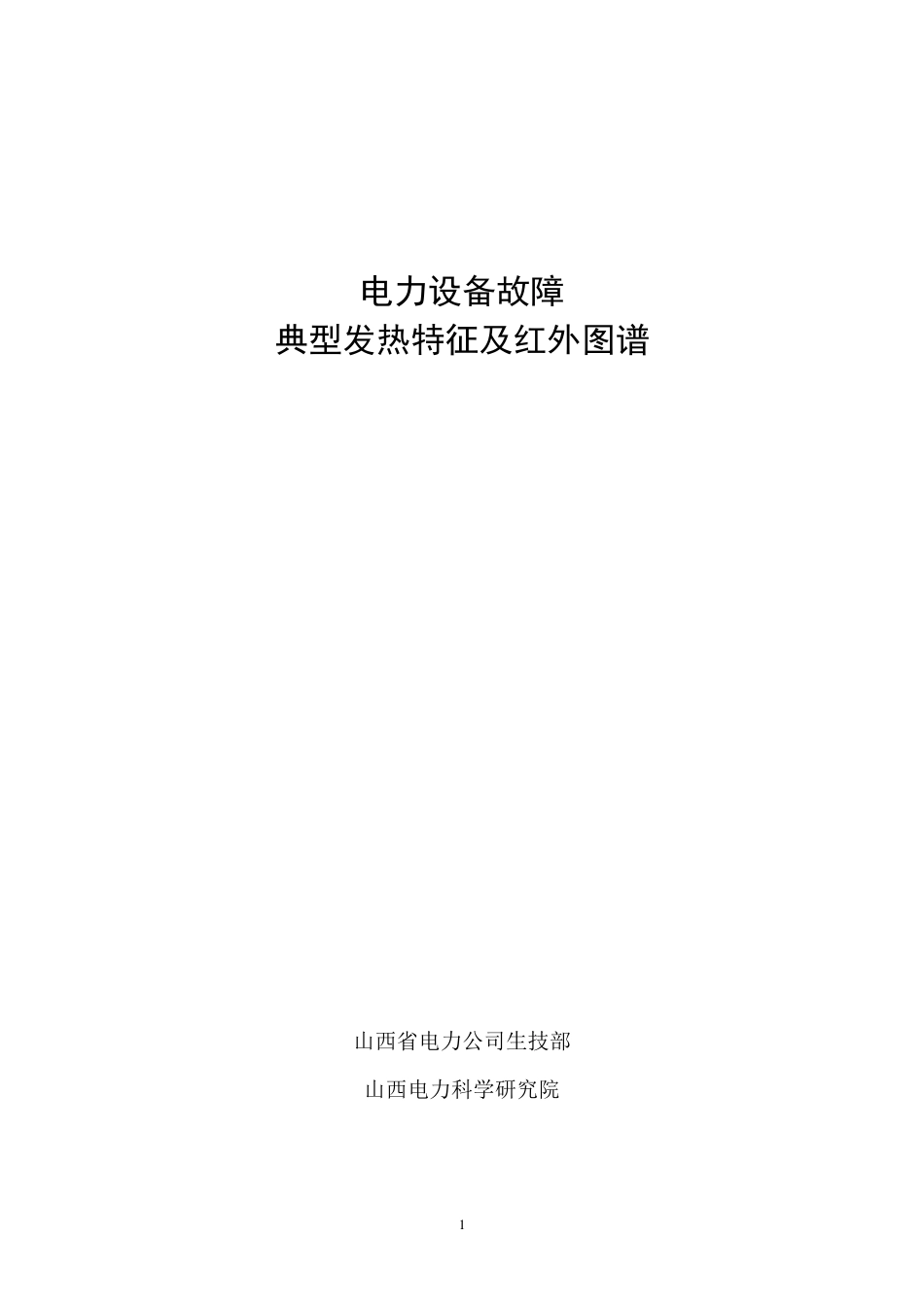

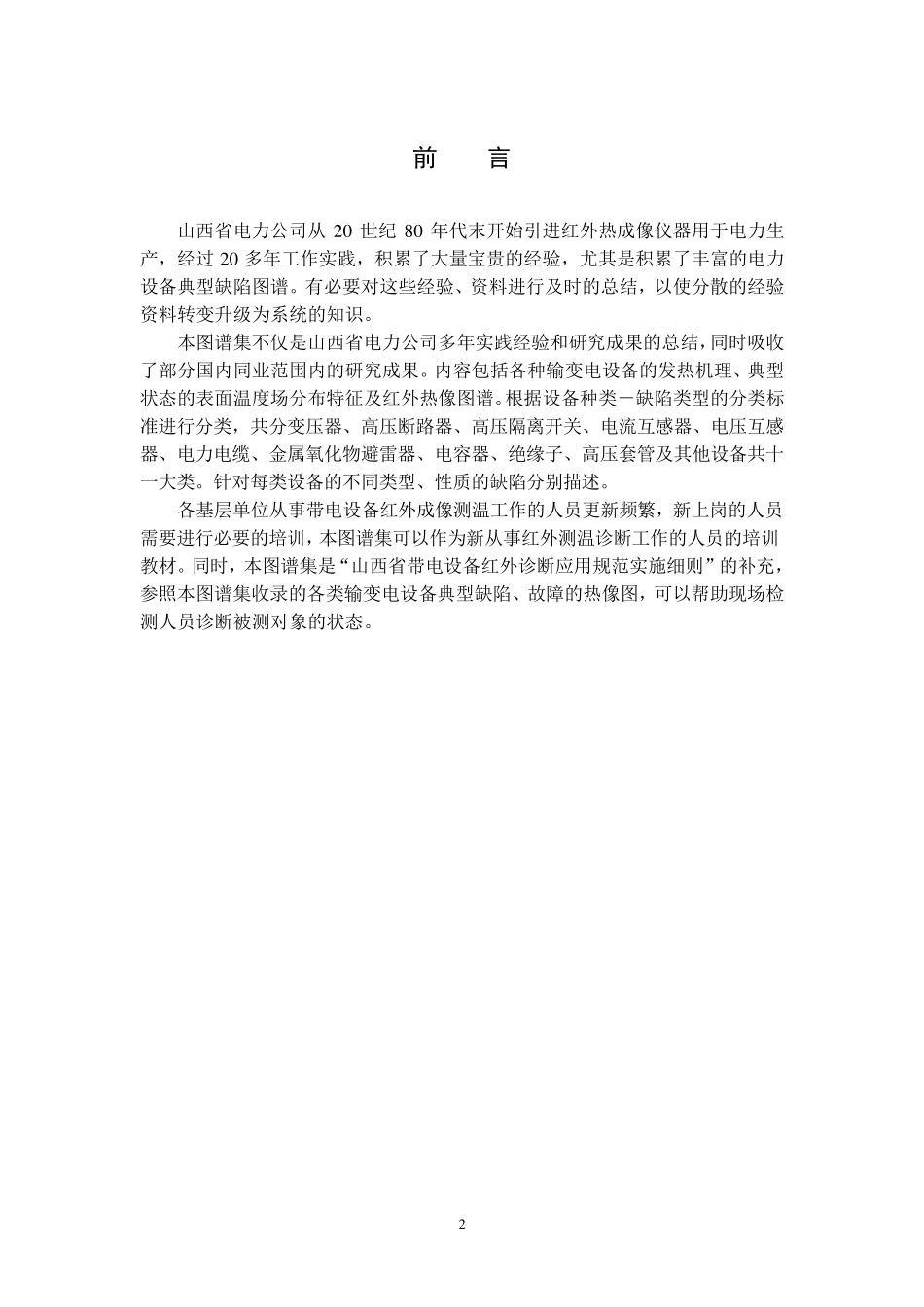

1 电力设备故障 典型发热特征及红外图谱 山西省电力公司生技部 山西电力科学研究院 2 前 言 山西省电力公司从 2 0 世纪 8 0 年代末开始引进红外热成像仪器用于电力生产，经过 2 0 多年工作实践，积累了大量宝贵的经验，尤其是积累了丰富的电力设备典型缺陷图谱。有必要对这些经验、资料进行及时的总结，以使分散的经验资料转变升级为系统的知识。 本图谱集不仅是山西省电力公司多年实践经验和研究成果的总结，同时吸收了部分国内同业范围内的研究成果。内容包括各种输变电设备的发热机理、典型状态的表面温度场分布特征及红外热像图谱。根据设备种类－缺陷类型的分类标准进行分类，共分变压器、高压断路器、高压隔离开关、电流互感器、电压互感器、电力电缆、金属氧化物避雷器、电容器、绝缘子、高压套管及其他设备共十一大类。针对每类设备的不同类型、性质的缺陷分别描述。 各基层单位从事带电设备红外成像测温工作的人员更新频繁，新上岗的人员需要进行必要的培训，本图谱集可以作为新从事红外测温诊断工作的人员的培训教材。同时，本图谱集是“山西省带电设备红外诊断应用规范实施细则”的补充，参照本图谱集收录的各类输变电设备典型缺陷、故障的热像图，可以帮助现场检测人员诊断被测对象的状态。 3 目 录 第一章 变压器 1.1 箱体涡流损耗发热 1.2 变压器内部异常发热 1.3 冷却装置及油路系统异常 1.4 中性点接地接触不良发热 第二章 高压断路器 2.1 外部接线连接故障 2.2 内部触头连接故障 2.3 断路器操作机构箱异常发热 第三章 高压隔离开关 3.1 外部连接接触不良 3.2 隔离开关刀口（或触头）处过热 3.3 隔离开关转头部位过热 第四章 电压互感器 4.1 电磁式电压互感器内部故障 4.2 CVT 电磁单元内部故障 第五章 电流互感器 5.1 外部或内部连接故障 5.2 受潮或绝缘故障 5.3 外壳发热 5.4 二次回路故障 第六章 电力电缆 6.1 出线接头接触不良 6.2 电缆头局部绝缘不良 6.3 电缆头内部连接不良 第七章 金属氧化物避雷器 7.1 阀片受潮或老化 7.2 避雷器瓷瓶污秽引起发热 4 第八章 电力电容器 8 .1 并联电容器(串联电容器) 8 .2 耦合电容器（包含电磁式电压互感器的电容部分） 第九章 绝缘子 9 .1 低值绝缘子 9 .2 零值绝缘子 9 .3 污秽绝缘子 第十章 高压套管 1 0 .1 导电回路连接处接触不良 1 0 .2 套管缺油 1 0 .3 介质损...
