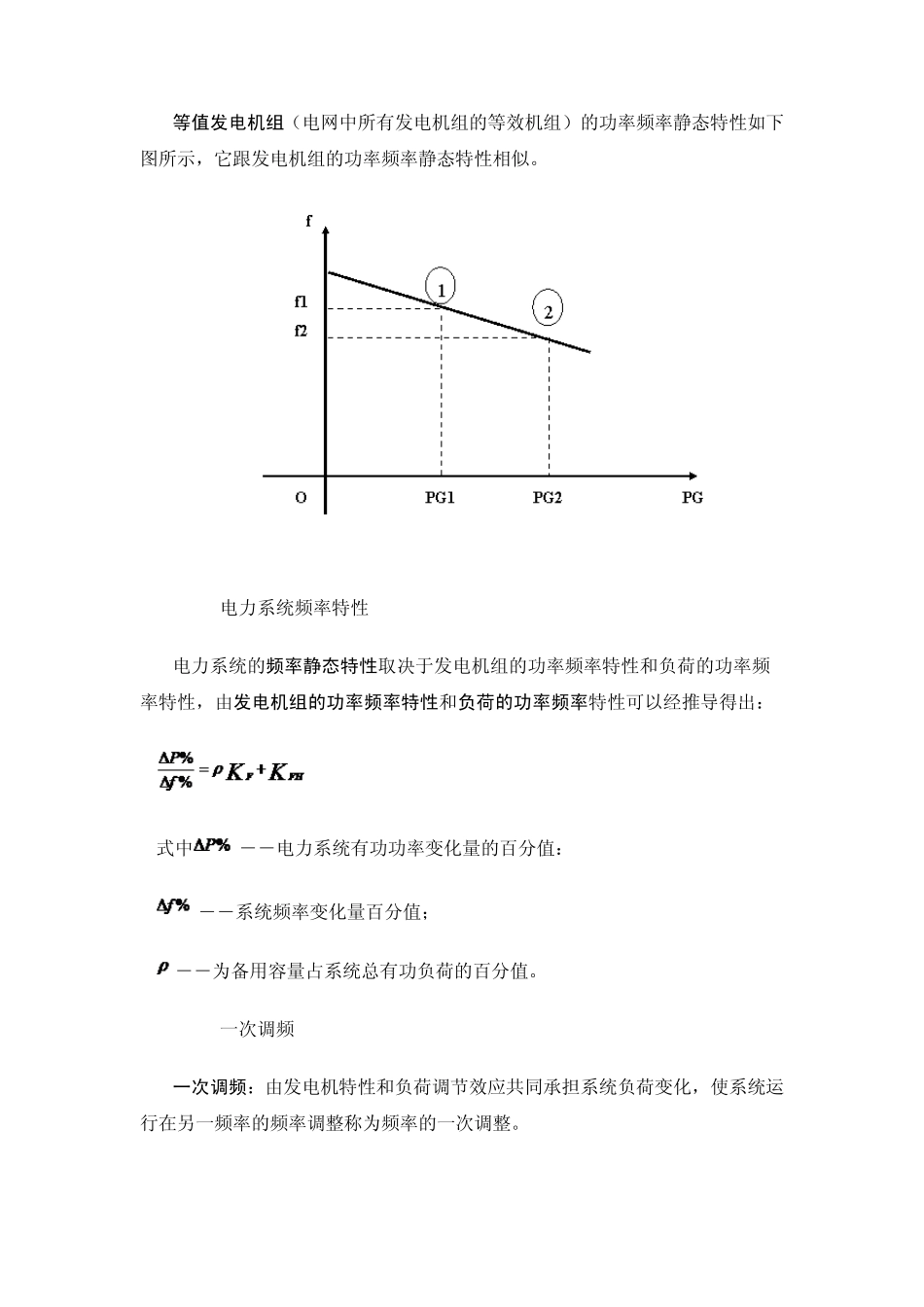

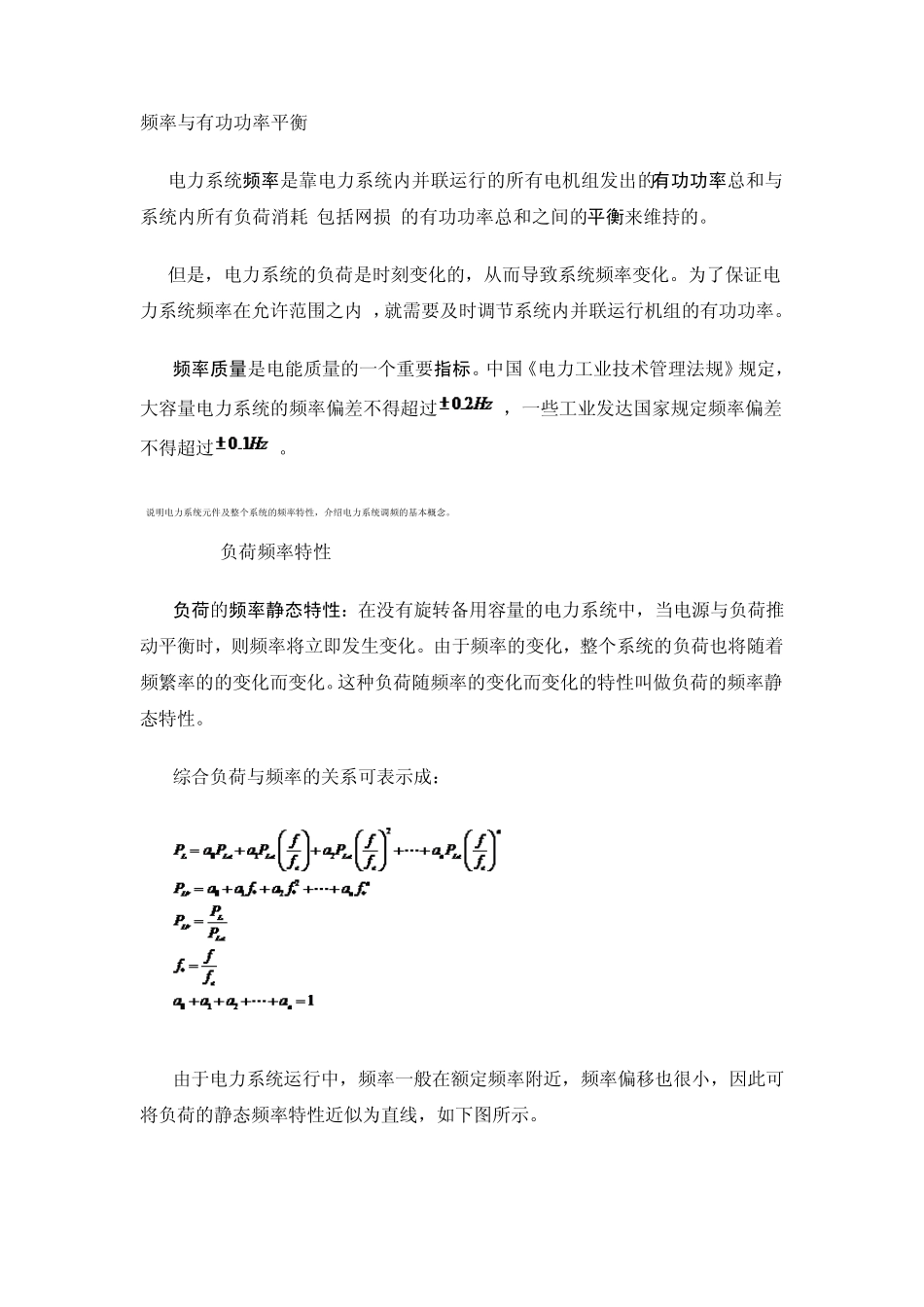

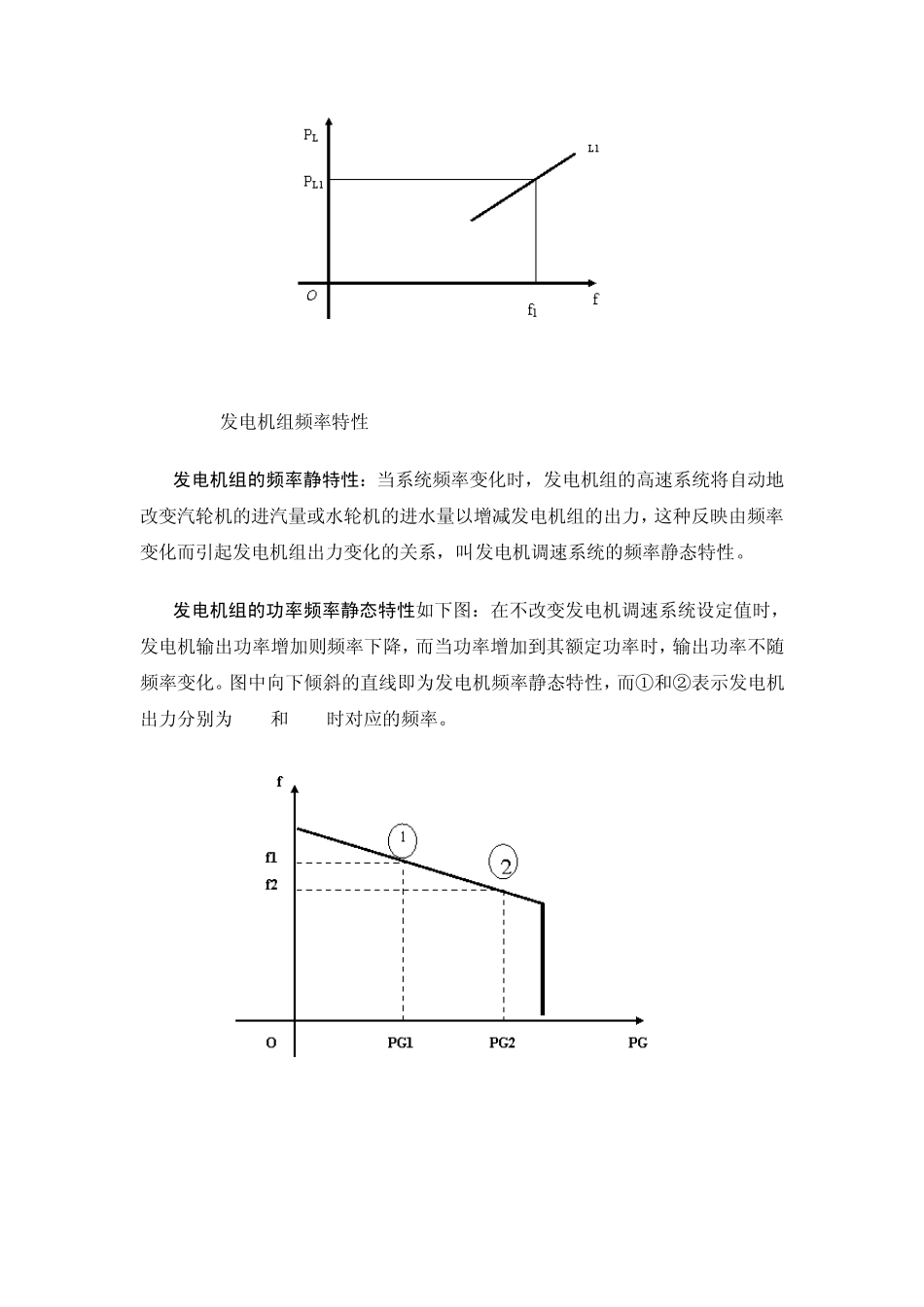

频率与有功功率平衡 电力系统频率是靠电力系统内并联运行的所有电机组发出的有功功率总和与系统内所有负荷消耗(包括网损)的有功功率总和之间的平衡来维持的。 但是，电力系统的负荷是时刻变化的，从而导致系统频率变化。为了保证电力系统频率在允许范围之内 ，就需要及时调节系统内并联运行机组的有功功率。 频率质量是电能质量的一个重要指标。中国《电力工业技术管理法规》规定，大容量电力系统的频率偏差不得超过，一些工业发达国家规定频率偏差不得超过。 说明电力系统元件及整个系统的频率特性，介绍电力系统调频的基本概念。 12.1.2.1负荷频率特性 负荷的频率静态特性：在没有旋转备用容量的电力系统中，当电源与负荷推动平衡时，则频率将立即发生变化。由于频率的变化，整个系统的负荷也将随着频繁率的的变化而变化。这种负荷随频率的变化而变化的特性叫做负荷的频率静态特性。 综合负荷与频率的关系可表示成： 由于电力系统运行中，频率一般在额定频率附近，频率偏移也很小，因此可将负荷的静态频率特性近似为直线，如下图所示。 12.1.2.2发电机组频率特性 发电机组的频率静特性：当系统频率变化时，发电机组的高速系统将自动地改变汽轮机的进汽量或水轮机的进水量以增减发电机组的出力，这种反映由频率变化而引起发电机组出力变化的关系，叫发电机调速系统的频率静态特性。 发电机组的功率频率静态特性如下图：在不改变发电机调速系统设定值时，发电机输出功率增加则频率下降，而当功率增加到其额定功率时，输出功率不随频率变化。图中向下倾斜的直线即为发电机频率静态特性，而①和②表示发电机出力分别为PG1和 PG2时对应的频率。 等值发电机组（电网中所有发电机组的等效机组）的功率频率静态特性如下图所示，它跟发电机组的功率频率静态特性相似。 12.1.2.3电力系统频率特性 电力系统的频率静态特性取决于发电机组的功率频率特性和负荷的功率频率特性，由发电机组的功率频率特性和负荷的功率频率特性可以经推导得出： 式中――电力系统有功功率变化量的百分值： ――系统频率变化量百分值； ――为备用容量占系统总有功负荷的百分值。 12.1.2.4一次调频 一次调频：由发电机特性和负荷调节效应共同承担系统负荷变化，使系统运行在另一频率的频率调整称为频率的一次调整。 对于下图：L1和L2为负荷增长前后的负荷频率特性，G1为等效发电机的出力频率特性。 频率一次调整的结果：发电机有功功率增加了 PL2-PL1，负...
