电动平移台控制器使用说明

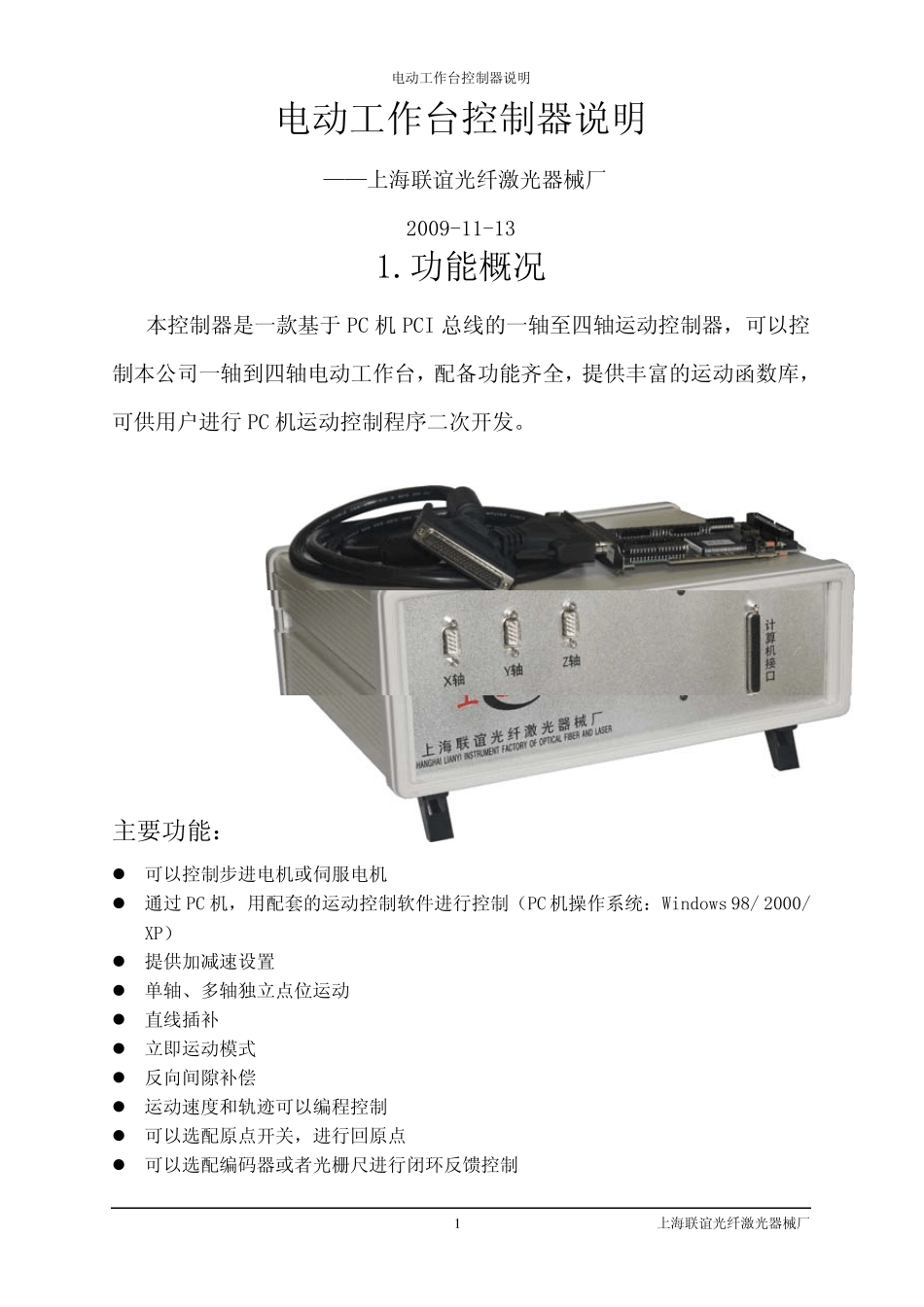

电动平移台控制器使用说明_第1页
1/19

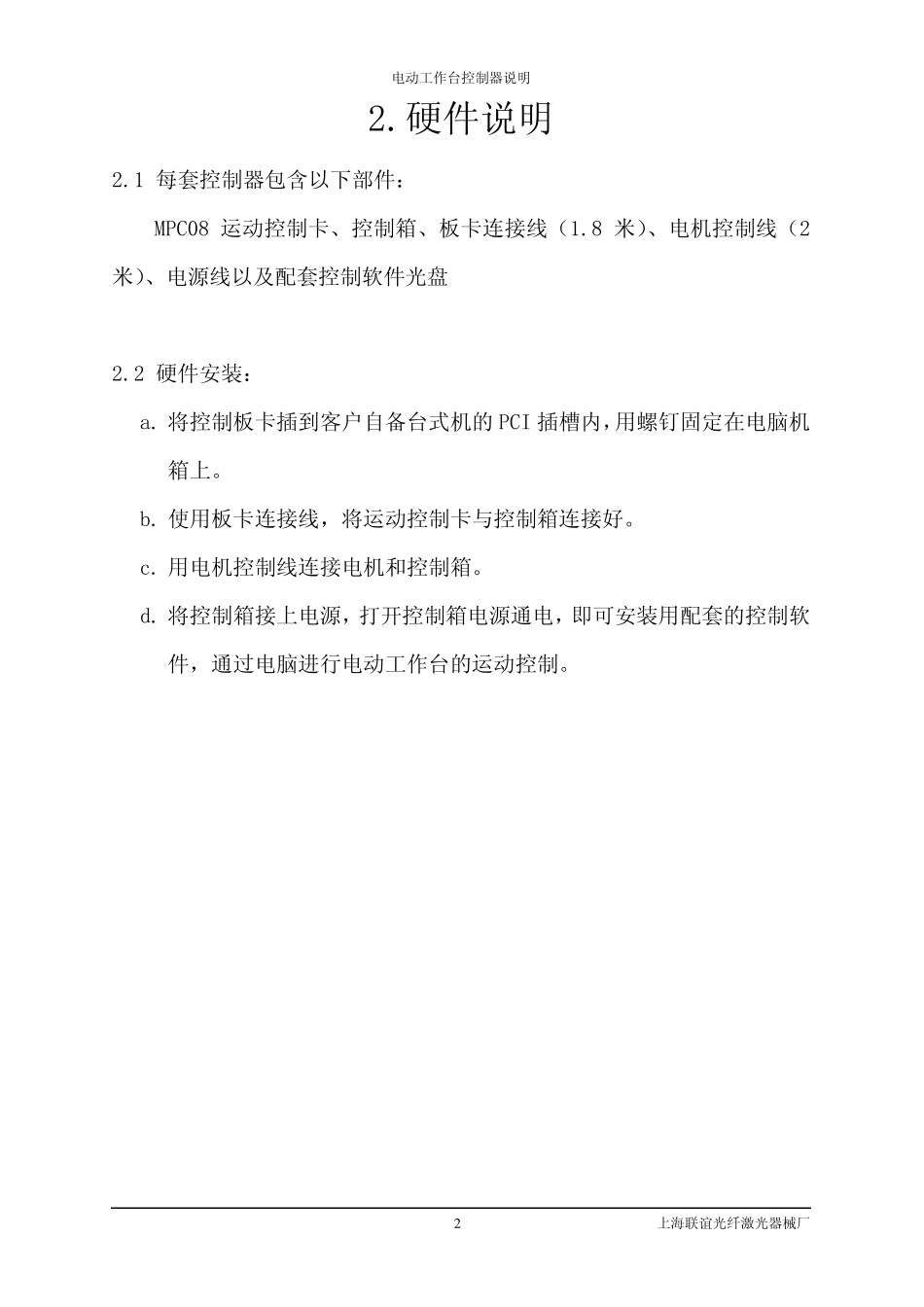

电动平移台控制器使用说明_第2页
2/19

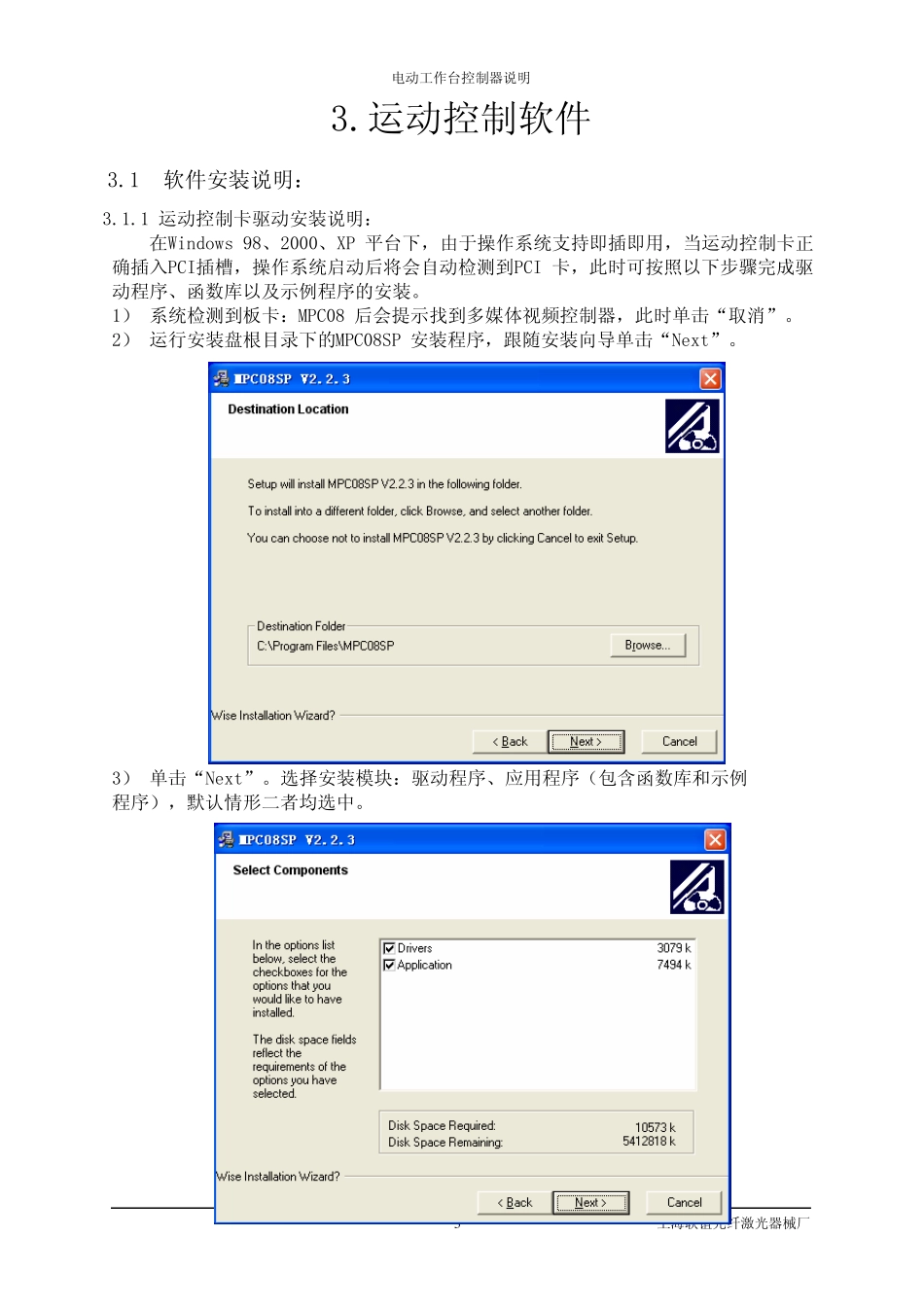

电动平移台控制器使用说明_第3页
3/19
电动工作台控制器说明 1 上海联谊光纤激光器械厂 电动工作台控制器说明 ——上海联谊光纤激光器械厂 2009-11-13 1.功能概况 本控制器是一款基于 PC 机 PCI 总线的一轴至四轴运动控制器,可以控制本公司一轴到四轴电动工作台,配备功能齐全,提供丰富的运动函数库,可供用户进行 PC 机运动控制程序二次开发。 主要功能: z 可以控制步进电机或伺服电机 z 通过 PC 机,用配套的运动控制软件进行控制(PC 机操作系统:Windows 98/ 2000/ XP) z 提供加减速设置 z 单轴、多轴独立点位运动 z 直线插补 z 立即运动模式 z 反向间隙补偿 z 运动速度和轨迹可以编程控制 z 可以选配原点开关,进行回原点 z 可以选配编码器或者光栅尺进行闭环反馈控制 电动工作台控制器说明 2 上海联谊光纤激光器械厂 2.硬件说明 2.1 每套控制器包含以下部件: MPC08 运动控制卡、控制箱、板卡连接线(1.8 米)、电机控制线(2米)、电源线以及配套控制软件光盘 2.2 硬件安装: a. 将控制板卡插到客户自备台式机的 PCI 插槽内,用螺钉固定在电脑机箱上。 b. 使用板卡连接线,将运动控制卡与控制箱连接好。 c. 用电机控制线连接电机和控制箱。 d. 将控制箱接上电源,打开控制箱电源通电,即可安装用配套的控制软件,通过电脑进行电动工作台的运动控制。 电动工作台控制器说明 3 上海联谊光纤激光器械厂 3.运动控制软件 3.1 软件安装说明: 3.1.1 运动控制卡驱动安装说明: 在Windows 98、2000、XP 平台下,由于操作系统支持即插即用,当运动控制卡正确插入PCI插槽,操作系统启动后将会自动检测到PCI 卡,此时可按照以下步骤完成驱动程序、函数库以及示例程序的安装。 1) 系统检测到板卡:MPC08 后会提示找到多媒体视频控制器,此时单击“取消”。 2) 运行安装盘根目录下的MPC08SP 安装程序,跟随安装向导单击“Next”。 3) 单击“Next”。选择安装模块:驱动程序、应用程序(包含函数库和示例 程序),默认情形二者均选中。 电动工作台控制器说明 4 上海联谊光纤激光器械厂 4) 单击“Next”,开始安装。 5) 单击“Finish”完成安装。 6) 系统提示需要重新启动计算机。选择确定,系统重新启动后即可完成驱动 程序的安装。 电动工作台控制器说明 5 上海联谊光纤激光器械厂 3.1.2 电动工作台运动控制软件安装说明: 1) 运行安装程序显示欢迎界面: 图1 软件安装“欢...
