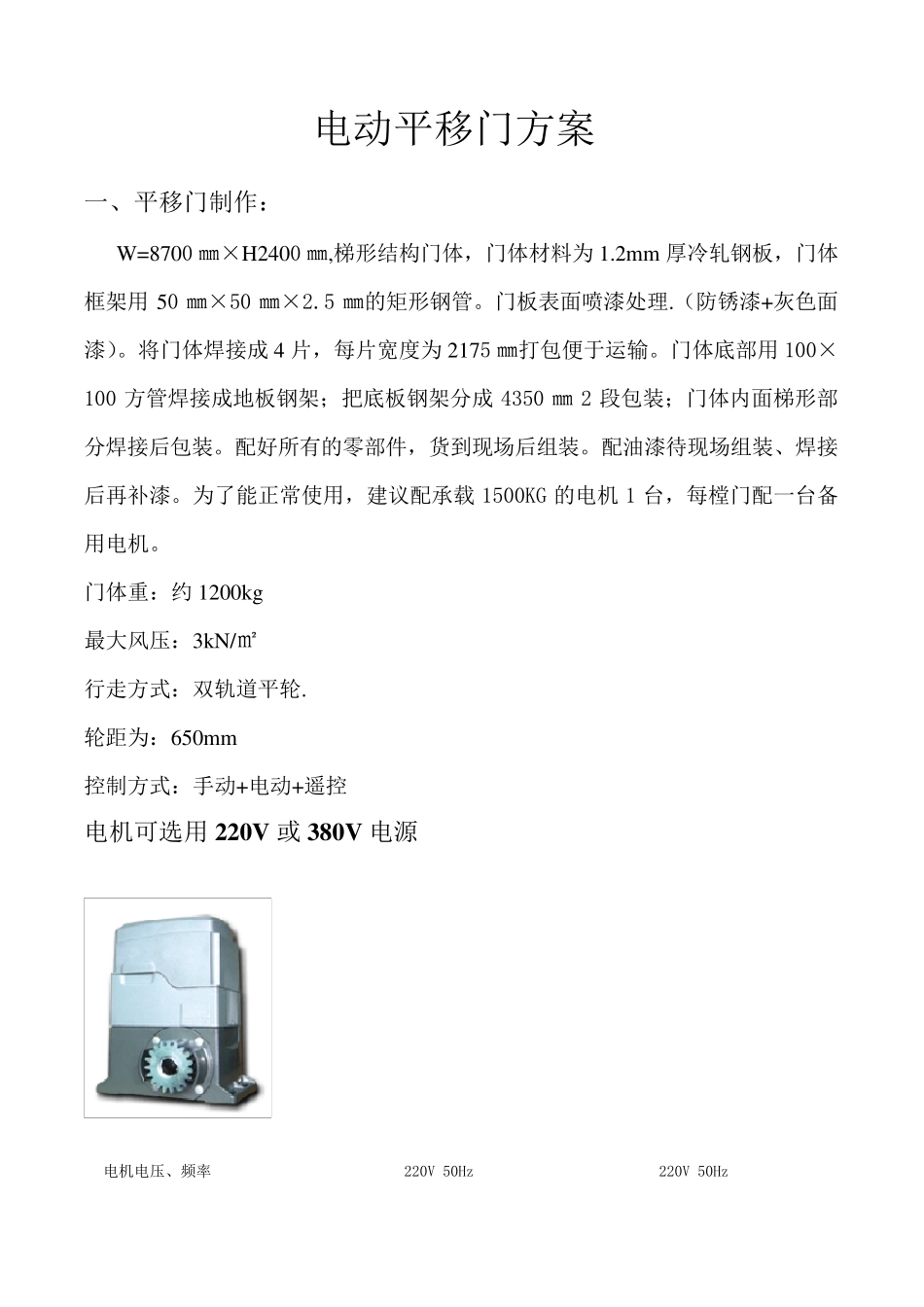

电动平移门方案 一、平移门制作： W=8700 ㎜×H2400 ㎜,梯形结构门体，门体材料为 1.2m m 厚冷轧钢板，门体框架用 50 ㎜×50 ㎜×2.5 ㎜的矩形钢管。门板表面喷漆处理.（防锈漆+灰色面漆）。将门体焊接成 4 片，每片宽度为 2175 ㎜打包便于运输。门体底部用 100×100 方管焊接成地板钢架；把底板钢架分成 4350 ㎜2 段包装；门体内面梯形部分焊接后包装。配好所有的零部件，货到现场后组装。配油漆待现场组装、焊接后再补漆。为了能正常使用，建议配承载 1500KG 的电机 1 台，每樘门配一台备用电机。 门体重：约 1200kg 最大风压：3kN/㎡ 行走方式：双轨道平轮. 轮距为：650m m 控制方式：手动+电动+遥控 电机可选用 220V 或 380V 电源 电机电压、频率 220V 50Hz 220V 50Hz 电机功率 370W 450W 电机转速 1400r/min 1400r/min 输出转速 46 r/min 46 r/min 最大门重 1000Kg 1500Kg 重量 16kg 16kg 蜗轮形式 铜蜗轮/尼龙蜗轮 铜蜗轮/尼龙蜗轮 限位方式 磁性限位/机械限位 磁性限位/机械限位 离合器形式 普通离合器 普通离合器 齿轮 17 齿/19 齿 17 齿/19 齿 箱体材料 铝合金 铝合金 ◆ 功能与特点 AC-PCB 功能与特点： 内置控制板，安装时无需繁琐布线，只需接入电源。 可外接墙壁开关、红外保护器、警示灯. 可选择自动关门功能，延时时间可调。 ◆ 安装示意图 A:BS-IZ B:限位撞块 C：齿条 D：红外保护器 E：警灯 ◆ 产 品 配 件 离合器钥匙 磁铁支架 磁钢盒 限位撞块 安装板 安装配件 自制板手 机械限位（拔拔开关限位）：离合器钥匙 限位撞块 安装板 磁性限位（干簧块限位）：离合器钥匙 磁铁支架 磁铁 磁钢盒 自制板手 安装板 电机电压、频率 220V 50Hz 380V 50Hz 220V 50Hz 电机功率 370W 370W 450W 电机转速 1400r/min 1400r/min 1400r/min 输出转速 46 r/min 46 r/min 46 r/min 最大门重 1000Kg 1500Kg 1500Kg 重量 15.7Kg/14.6Kg 16Kg/14.9Kg 16kg/14.9Kg 蜗轮形式 铜蜗轮/尼龙蜗轮 铜蜗轮/尼龙蜗轮 铜蜗轮/尼龙蜗轮 限位方式 磁性限位 磁性限位 磁性限位 离合器形式 普通离合器 普通离合器 普通离合器 齿轮 17 齿/19 齿 17 齿/19 齿 17 齿/19 齿 箱体材料 铝合金 铝合金 铝合金 ◆ 功能与特点 启动力矩大、运行平衡可靠、安装维修方便。 超低压运行（180Ｖ时...
