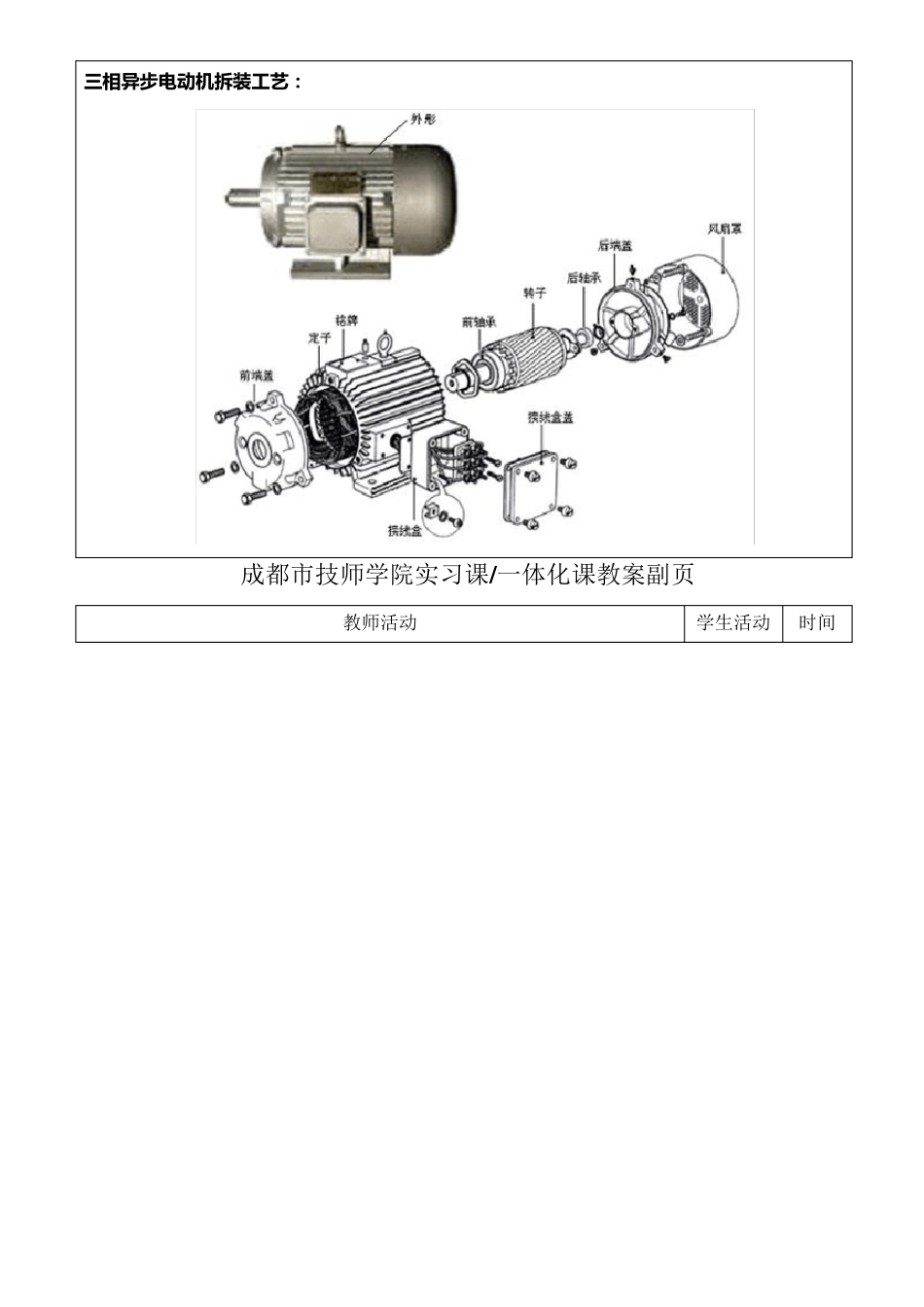

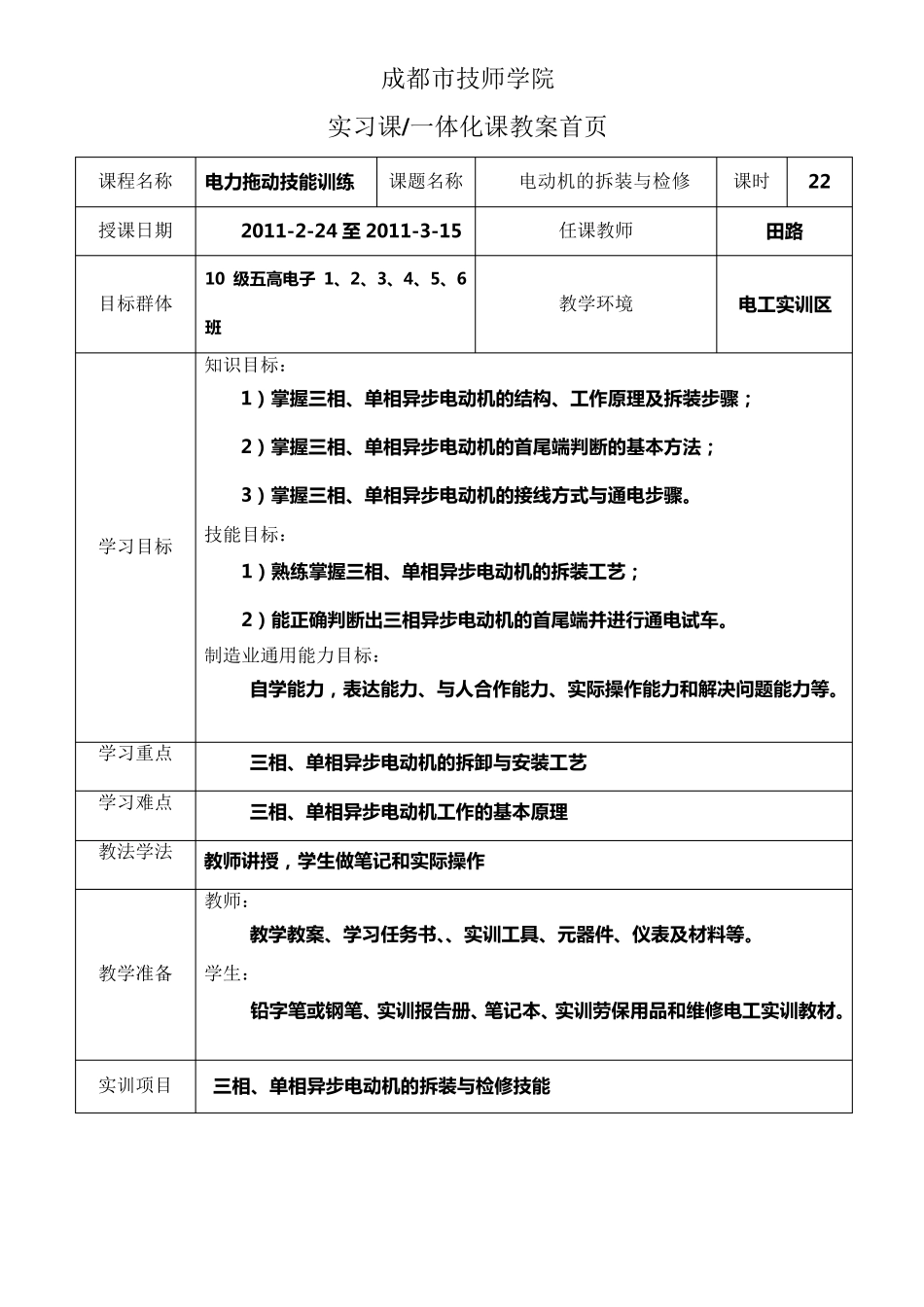

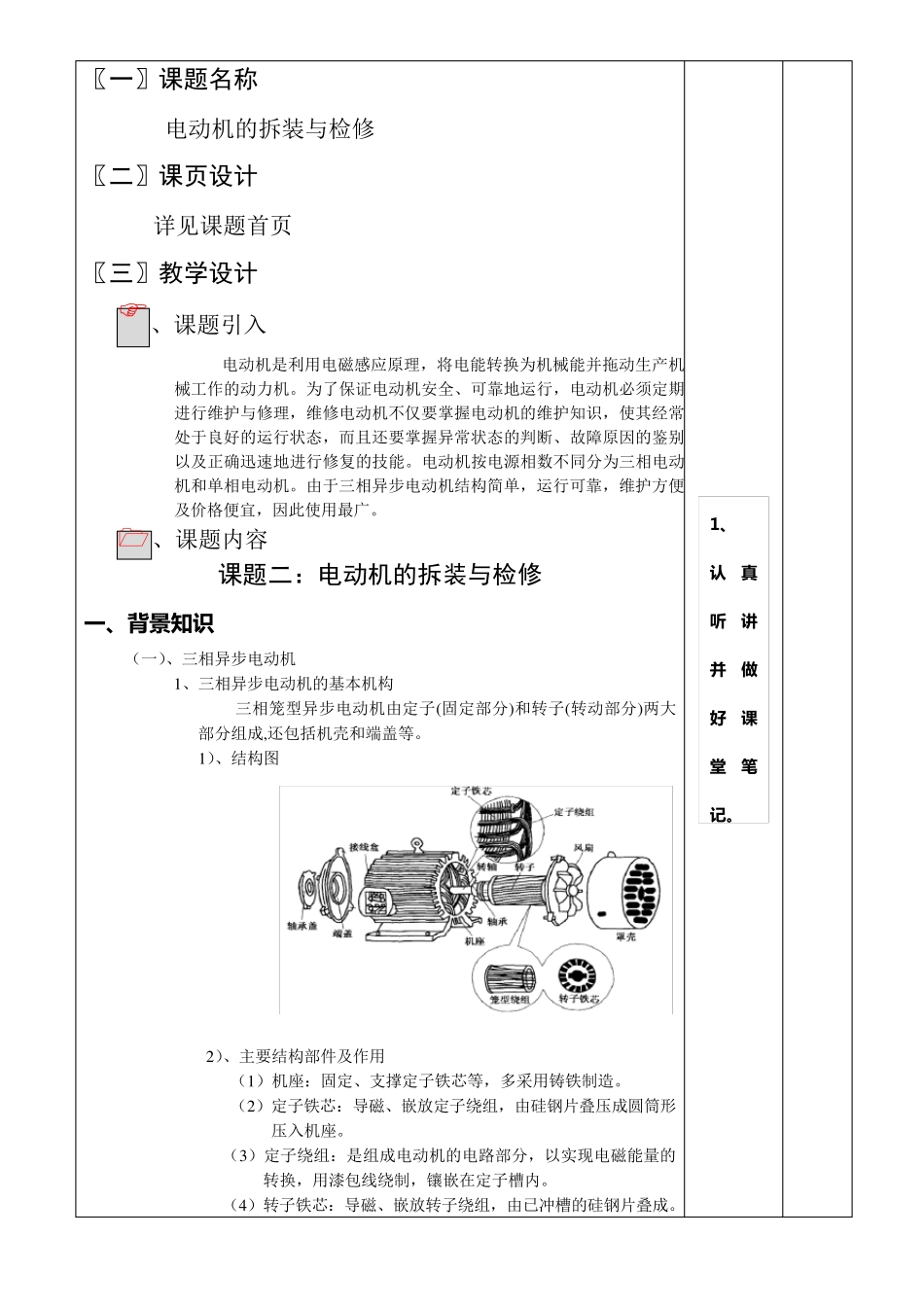

成都市技师学院 实习课/一体化课教案首页 课程名称 电 力 拖 动 技 能 训 练 课题名称 电动机的拆装与检修 课时 22 授课日期 2011-2-24 至 2011-3-15 任课教师 田 路 目标群体 10 级 五 高 电 子1、2、3、4、5、6班 教学环境 电 工实训 区 学习目标 知识目标： 1）掌握三相、单相异步电 动 机的结构、工作原理及拆装步骤； 2）掌握三相、单相异步电 动 机的首尾端判断的基本方法； 3）掌握三相、单相异步电 动 机的接线方式与通电 步骤。 技能目标： 1）熟练 掌握三相、单相异步电 动 机的拆装工艺； 2）能 正确判断出三相异步电 动 机的首尾端并进行通电 试车。 制造业通用能力目标： 自学能 力 ，表达能 力 、与人合作能 力 、实际操作能 力 和解决问题能 力 等。 学习重点 三相、单相异步电 动 机的拆卸与安装工艺 学习难点 三相、单相异步电 动 机工作的基本原理 教法学法 教师讲授，学生做笔记和实际操作 教学准备 教师： 教学教案、学习任务书、、实训 工具、元器件、仪表及材料等。 学生： 铅字笔或钢笔、实训 报告册、笔记本、实训 劳保用品和维修电 工实训 教材。 实训项目 三相、单相异步电 动 机的拆装与检修技 能 三相异步电动机拆装工艺： 成都市技师学院实习课/一体化课教案副页 教师活动 学生活动 时间 〖一〗课题名称 电动机的拆装与检修 〖二〗课页设计 详见课题首页 〖三〗教学设计 、课题引入 电动机是利用电磁感应原理，将电能转换为机械能并拖动生产机械工作的动力机。为了保证电动机安全、可靠地运行，电动机必须定期进行维护与修理，维修电动机不仅要掌握电动机的维护知识，使其经常处于良好的运行状态，而且还要掌握异常状态的判断、故障原因的鉴别以及正确迅速地进行修复的技能。电动机按电源相数不同分为三相电动机和单相电动机。由于三相异步电动机结构简单，运行可靠，维护方便及价格便宜，因此使用最广。 、课题内容 课题二：电动机的拆装与检修 一 、背景知识 （一）、三相异步电动机 1 、三相异步电动机的基本机构 三相笼型异步电动机由定子(固定部分)和转子(转动部分)两大部分组成,还包括机壳和端盖等。 1 ）、结构图 2 ）、主要结构部件及作用 （1 ）机座：固定、支撑定子铁芯等，多采用铸铁制造。 （2 ）定子铁芯：导磁、嵌放定子绕组，由硅钢片叠压 成圆 筒 形压 入机座。...
