电动机调试运行记录

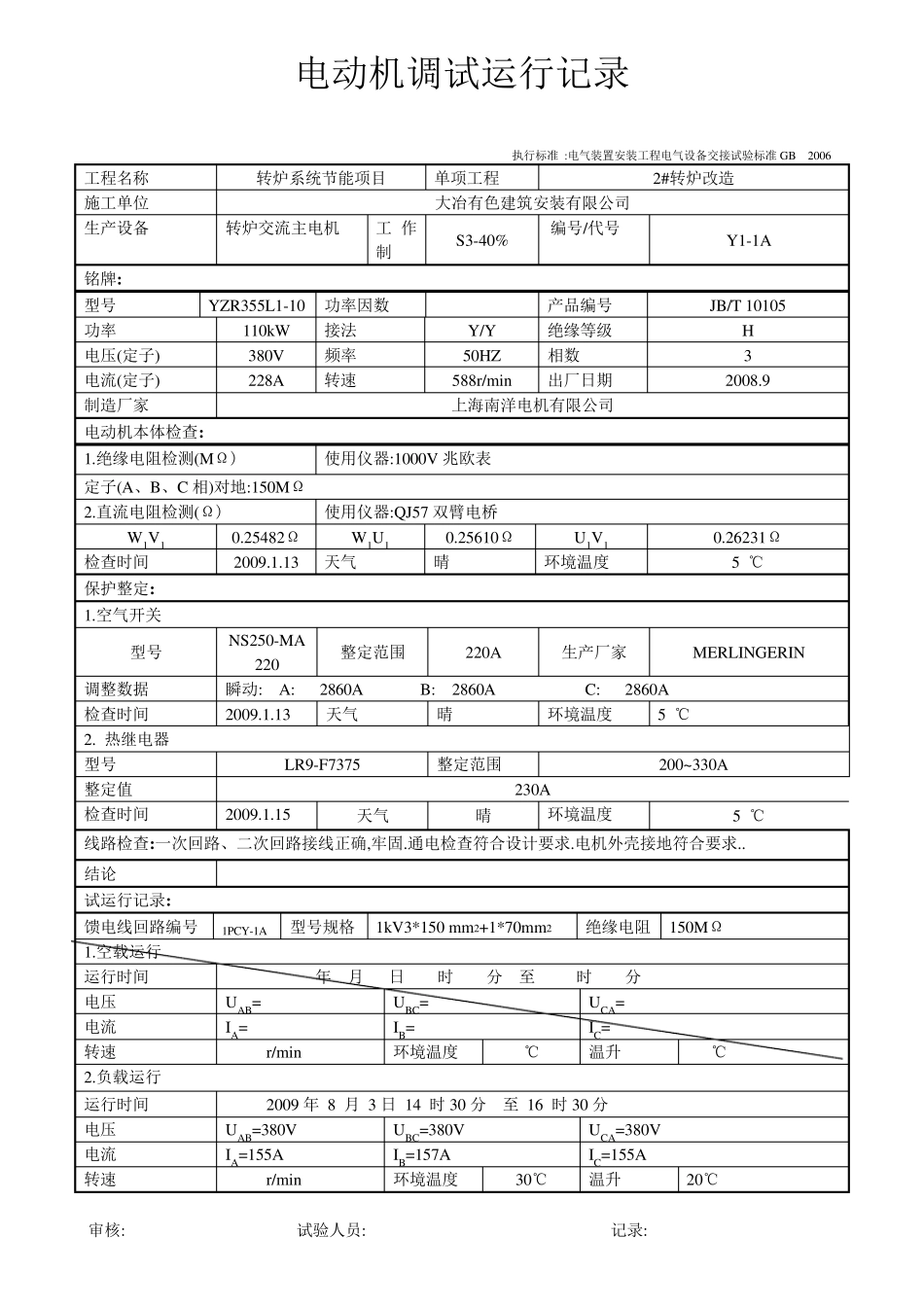

电动机调试运行记录 执行标准 :电气装置安装工程电气设备交接试验标准GB 2006 工程名称 转炉系统节能项目 单项工程 2#转炉改造 施工单位 大冶有色建筑安装有限公司 生产设备 转炉交流主电机 工作制 S3-40% 编号/代号 Y1-1A 铭牌: 型号 YZR355L1-10 功率因数 产品编号 JB/T 10105 功率 110kW 接法 Y/Y 绝缘等级 H 电压(定子) 380V 频率 50HZ 相数 3 电流(定子) 228A 转速 588r/min 出厂日期 2008.9 制造厂家 上海南洋电机有限公司 电动机本体检查: 1.绝缘电阻检测(MΩ) 使用仪器:1000V 兆欧表 定子(A、B、C 相)对地:150MΩ 2.直流电阻检测(Ω) 使用仪器:QJ57 双臂电桥 W1V1 0.25482Ω W1U1 0.25610Ω U1V1 0.26231Ω 检查时间 2009.1.13 天气 晴 环境温度 5 ℃ 保护整定: 1.空气开关 型号 NS250-MA220 整定范围 220A 生产厂家 MERLINGERIN 调整数据 瞬动: A: 2860A B: 2860A C: 2860A 检查时间 2009.1.13 天气 晴 环境温度 5 ℃ 2. 热继电器 型号 LR9-F7375 整定范围 200~ 330A 整定值 230A 检查时间 2009.1.15 天气 晴 环境温度 5 ℃ 线路检查:一次回路、二次回路接线正确,牢固.通电检查符合设计要求.电机外壳接地符合要求.. 结论 试运行记录: 馈电线回路编号 1PCY-1A 型号规格 1kV3*150 mm2+1*70mm2 绝缘电阻 150MΩ 1.空载运行 运行时间 年 月 日 时 分 至 时 分 电压 UAB= UBC= UCA= 电流 IA= IB= IC= 转速 r/min 环境温度 ℃ 温升 ℃ 2.负载运行 运行时间 2009 年 8 月 3 日 14 时 30 分 至 16 时 30 分 电压 UAB=380V UBC=380V UCA=380V 电流 IA=155A IB=157A IC=155A 转速 r/min 环境温度 30℃ 温升 20℃ 审核: 试验人员 : 记录: 电动机调试运行记录 执行标准 :电气装置安装工程电气设备交接试验标准GB 2006 工程名称 转炉系统节能项目 单项工程 2#转炉改造 施工单位 大冶有色建筑安装有限公司 生产设备 转炉直流驱动电机 工作制 S3 编号/代号 Y1-B 铭牌: 型号 ZZJ-812 励磁方式 串励 产品编号 6GA8360-1 功率 63.5kW 转速 525 r/min 最大安全转速 1900 r/min 电压(定子) 220V 励磁电压 220 绝缘等级 F 电流(定子) 335A 励磁电流 出厂日期 2008.7 制造厂家 上海南洋电机有限公司 电动机本体检查: 1.绝缘电阻...
