电动自行车车生产工艺

电动自行车车生产工艺_第1页
1/26
电动自行车车生产工艺_第2页
2/26
电动自行车车生产工艺_第3页
3/26

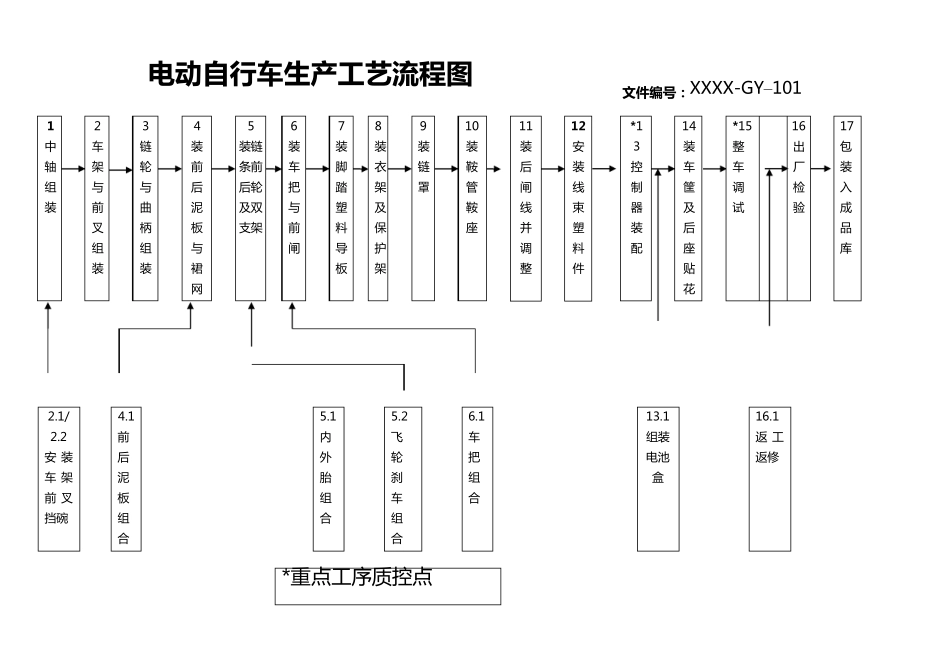

电 动 自 行 车 生 产工艺流程图 文件编号:XXXX-GY–101 1 中轴组装 2 车架与前叉组装 3 链轮与曲柄组装 4 装前后泥板与裙网 5 装 链条前后轮及双支架 6 装车把与前闸 7 装脚踏塑料导板 8 装衣架及保护架 9 装链罩 10 装鞍管鞍座 11 装后闸线并调整 12 安装线束塑料件 *13控制器装配 14装车筐及后座贴花 *15 整车调试 16 出厂检验 17包装入成品库 2.1/2.2 安 装车架前 叉挡碗 4.1 前后泥板组合 5.1 内外胎组合 5.2 飞轮刹车组合 6.1 车把组合 13.1 组 装电池盒 16.1返 工返修 *重点工序质控点 2 设 计 ( 日 期 ) 审 核 ( 日 期 ) 标 准 化 ( 日 期 ) 批 准 ( 日 期 ) 标 记 处 数 更 改 文 件号 签字 日 期 标 记 处 数 更 改 文 件号 签字 日 期 电动自行车 线装装配工艺 文 件编号: XXXX-GY–102 设 计 ( 日 期 ): 审 核 ( 日 期 ): 标 准 化 ( 日 期 ): 批 准 ( 日 期 ): 3 X X X X X 电动车有限公司 1 X X X X X电动车有限公司 线 装 装 配 工 艺 卡 片 车 型 共 17页 第 1 页 部 件 图 号 工 序 工 时 工 序 号 1 工 序 名 称 安 装 中 轴 系 统 车 间 工 段 设 备 工 步 内 容 技 术 要 求 1、 检查各零部 件 有无缺陷。 2、 车 架倒置装 配 线 。 3、 右档碗穿入 1:1 助力探头及链罩支架,旋入车 架中 接头并旋紧。 4、 中 轴 穿入抹黄油的珠架,再将轴 及珠架插入中 接头中 。 5、 旋入左档碗,松劲适宜使轴 向无间隙,且转动灵活,再旋上锁紧锁母并紧固。 6、 调整中 轴 。安 装 1:1助力盘 1、 装 配 过程注意保护车 架烤漆 2、 助力探头及链罩支架方向及位置要 正确。 3、 黄油涂抹均匀,珠架安 装 方向正确。 4、 与探头最大间 隙小于1.5mm。 5、 转动灵活无窜动。 6、 中 轴 锁母安 装 后,左中 轴 碗外露其螺纹长度不大于2mm。 工 艺 装 备专用丝锥、大活扳手、一字螺丝刀、铁 2 及 辅 料 锤 、勾形扳手、专用扳手、扭力扳手、黄油 设计(日期) 审核(日期) 标准化(日期) 批准(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 X X X X X电动车有限公司 线装装配工艺卡片...
