电动车充电器原理及带电路图维修

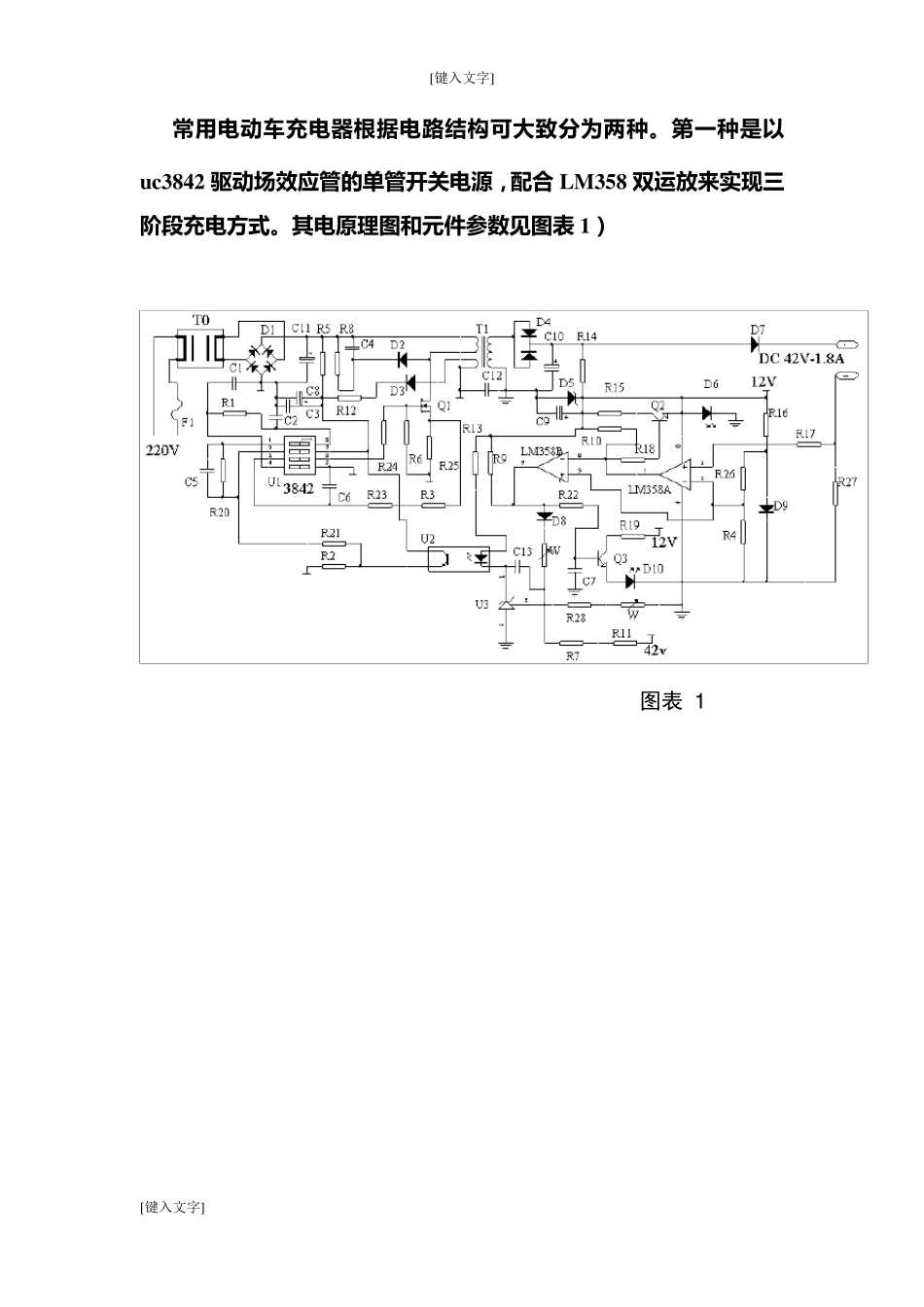

[键入文字] [键入文字] 常 用 电 动 车 充 电 器 根 据 电 路 结 构 可 大 致 分 为 两 种 。第一种 是以uc3842 驱动 场效应管的单管开关电 源，配合 LM358 双运放来实现三阶段充 电 方式。其电 原理图和元件参数见图表 1） 图表 1 [键入文字] [键入文字] 220v 交 流 电 经 T0 双 向 滤 波 抑 制 干 扰 ， D1 整 流 为 脉 动 直 流 ， 再经 C11 滤 波 形 成 稳 定 的 300V 左 右 的 直 流 电 。U1 为 TL3842 脉 宽调制 集成 电 路。其 5 脚为 电 源负极， 7 脚为 电 源正极， 6 脚为 脉 冲输出直 接驱动 场效应管 Q1(K1358) 3 脚为 最大电 流 限制 ， 调整 R25(2.5欧姆)的 阻值可以调整 充电 器的 最大电 流 。2 脚为 电 压反馈， 可以调节充电 器的 输出电 压。4 脚外接振荡电 阻 R1,和振荡电 容 C1。T1 为 高频脉 冲变压器， 其作用有三个。第一是把高压脉 冲将压为 低压脉 冲。第二是起到隔离高压的 作用， 以防触电 。第三是为 uc3842 提供工作电 源。D4 为 高频整 流 管（16A60V）C10 为 低压滤 波 电 容,D5 为 12V稳 压二极管， U3(TL431)为 精密基准电 压源， 配合 U2(光耦合器4N35) 起到自动 调节充电 器电 压的 作用。调整w 2(微调电 阻)可以细调充电 器的 电 压。D10 是电 源指示灯。D6 为 充电 指示灯。 R27 是电 流 取样电 阻（0.1 欧姆， 5w ）改变 W1 的 阻值可以调整 充电 器转浮充的 拐点电 流 （200－300 mA）。 通电 开始时， C11 上有 300v 左 右 电 压。此电 压一路经T1 加载到 Q1。第二路经 R5,C8,C3, 达到 U1 的 第 7 脚。强迫 U1 启动 。U1的 6 脚输出方波 脉 冲， Q1 工作， 电 流 经 R25 到地。同时 T1 副线圈产生感应电 压， 经 D3,R12 给 U1 提供可靠电 源。T1 输出线圈的 电 压经 D4,C10 整 流 滤 波 得到稳 定 的 电 压。此电 压一路经 D7（D7 起到防止电 池的 电 流 倒灌给充电 器的 作用）给电 池充电 。第二路经R14,D5,C9, 为 LM358(双 运算放大器， 1 脚为 电 源地， 8 脚为 电 源正)及其外围电 路提供 12V 工作电 源。D9 为LM358 提供基准电 压， 经[键入文字] [键入文字] R26,R4 分 压 达 到LM358 的 第 二...
