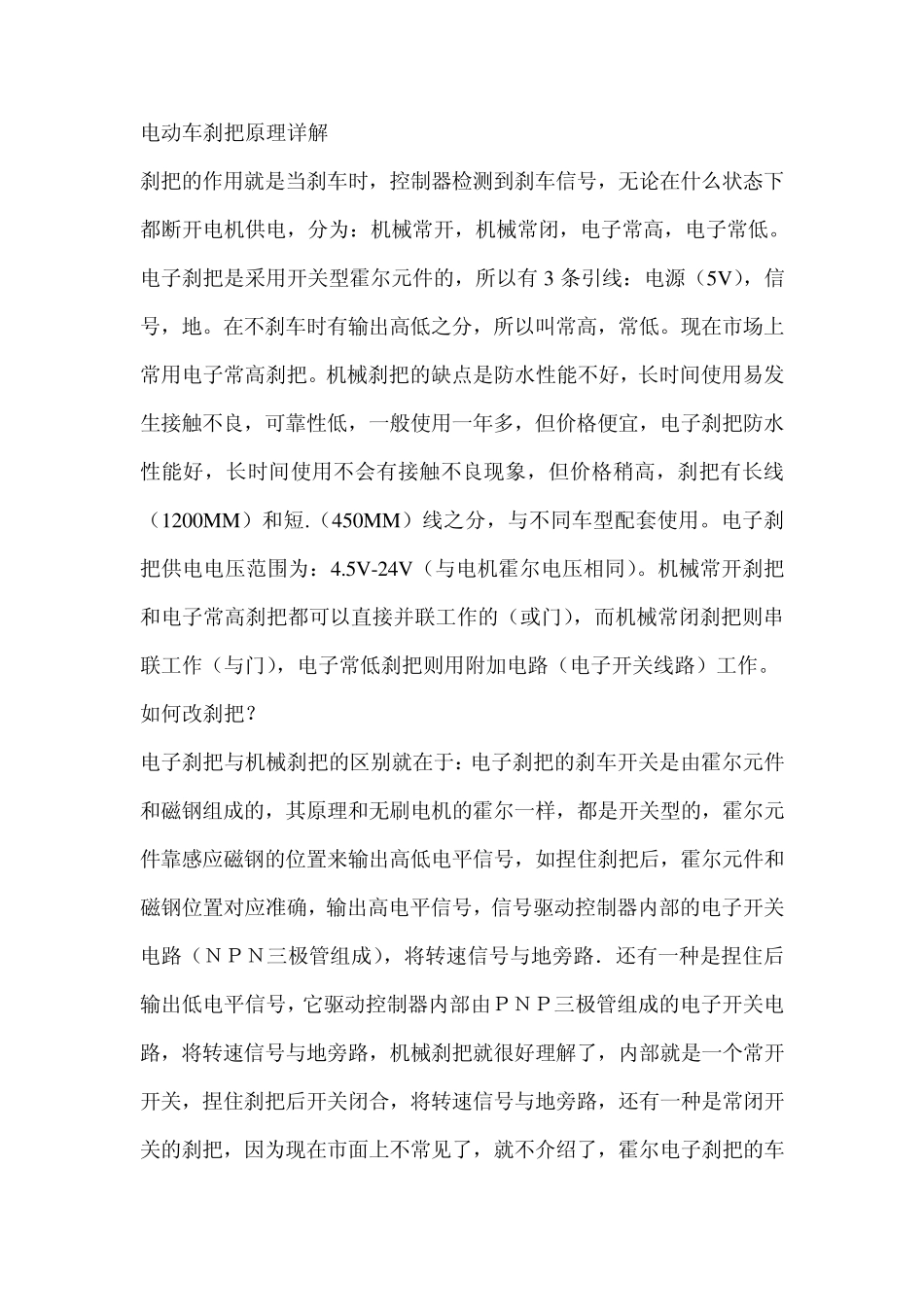

电动车刹把原理详解_第1页
1/6
电动车刹把原理详解_第2页
2/6
电动车刹把原理详解_第3页
3/6
电动车刹把原理详解 刹把的作用就是当刹车时,控制器检测到刹车信号,无论在什么状态下都断开电机供电,分为:机械常开,机械常闭,电子常高,电子常低。电子刹把是采用开关型霍尔元件的,所以有 3 条引线:电源(5V),信号,地。在不刹车时有输出高低之分,所以叫常高,常低。现在市场上常用电子常高刹把。机械刹把的缺点是防水性能不好,长时间使用易发生接触不良,可靠性低,一般使用一年多,但价格便宜,电子刹把防水性能好,长时间使用不会有接触不良现象,但价格稍高,刹把有长线(1200MM)和短.(450MM)线之分,与不同车型配套使用。电子刹把供电电压范围为:4.5V-24V(与电机霍尔电压相同)。机械常开刹把和电子常高刹把都可以直接并联工作的(或门),而机械常闭刹把则串联工作(与门),电子常低刹把则用附加电路(电子开关线路)工作。 如何改刹把? 电子刹把与机械刹把的区别就在于:电子刹把的刹车开关是由霍尔元件和磁钢组成的,其原理和无刷电机的霍尔一样,都是开关型的,霍尔元件靠感应磁钢的位置来输出高低电平信号,如捏住刹把后,霍尔元件和磁钢位置对应准确,输出高电平信号,信号驱动控制器内部的电子开关电路(NPN三极管组成),将转速信号与地旁路.还有一种是捏住后输出低电平信号,它驱动控制器内部由PNP三极管组成的电子开关电路,将转速信号与地旁路,机械刹把就很好理解了,内部就是一个常开开关,捏住刹把后开关闭合,将转速信号与地旁路,还有一种是常闭开关的刹把,因为现在市面上不常见了,就不介绍了,霍尔电子刹把的车子改为机械刹把的车子即把机械刹把的两根线(没有正负之分)其中一根线接信号线,另一根接负极线就可,红5V不用,其原理为:机械刹把两根线接在了控制器内部三极管(以常用的NPN电子开关电路为例)的集电极和负极上,因为集电极上就是控制器的转速信号经过的地方,即:机械刹把开关一闭合,就将转速信号与地(负极)旁路了. 高电平:向控制器刹车线里面输入电压信号,控制器里面的电子开关导通,刹车动作。低电平:控制器刹车线向外输出一个电压信号,经过刹吧开关,闭合后,信号倒地,刹车动作。 一. 电池充不上电或充不足电。 1 电池使用寿命终止:更换或修复电池; 2 电池内保险管内保险丝断:更换保险丝; 3 电池保险管与保险座之间接触不良:调整两者位置使其接触良好,或更换保险管; 4 充电器无输出电压或输出电压低:更换或修复充电器; 5 充电器与交...
