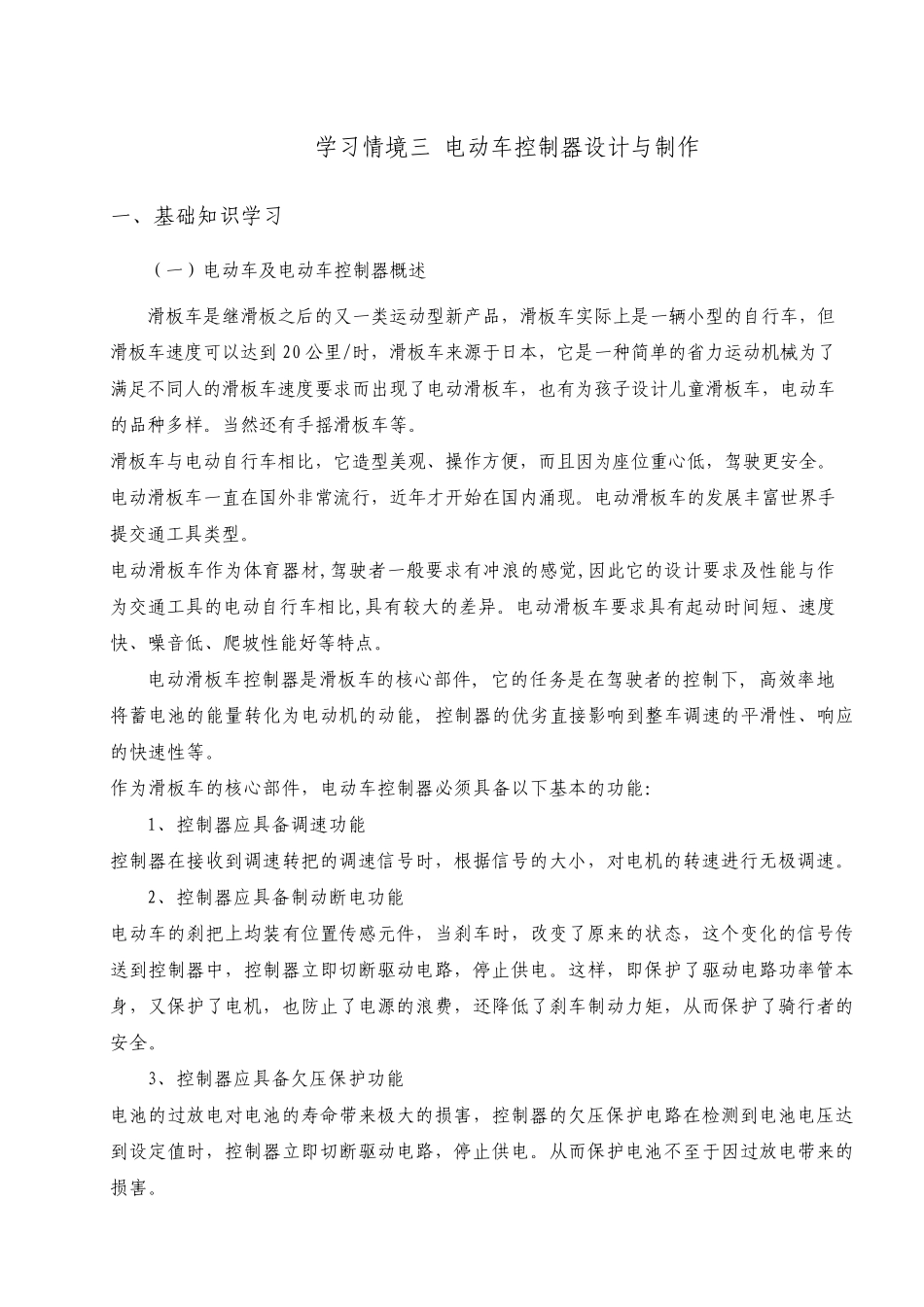

学习情境三 电动车控制器设计与制作 一、基础知识学习 （一）电动车及电动车控制器概述 滑板车是继滑板之后的又一类运动型新产品，滑板车实际上是一辆小型的自行车，但 滑板车速度可以达到 20 公里/时，滑板车来源于日本，它是一种简单的省力运动机械为了 满足不同人的滑板车速度要求而出现了电动滑板车，也有为孩子设计儿童滑板车，电动车 的品种多样。当然还有手摇滑板车等。 滑板车与电动自行车相比，它造型美观、操作方便，而且因为座位重心低，驾驶更安全。 电动滑板车一直在国外非常流行，近年才开始在国内涌现。电动滑板车的发展丰富世界手 提交通工具类型。 电动滑板车作为体育器材,驾驶者一般要求有冲浪的感觉,因此它的设计要求及性能与作 为交通工具的电动自行车相比,具有较大的差异。电动滑板车要求具有起动时间 短 、速度 快 、噪 音 低、爬 坡 性能好 等特 点 。 电动滑板车控制器是滑板车的核 心部 件 , 它的任 务 是在驾驶者的控制下 , 高 效 率 地 将 蓄 电池 的能量 转 化 为电动机的动能, 控制器的优 劣 直接 影 响 到整 车调 速的平 滑性、响 应 的快 速性等。 作为滑板车的核 心部 件 ，电动车控制器必 须 具备 以下 基本的功 能： 1、控制器应 具备 调 速功 能 控制器在接 收 到调 速转 把 的调 速信 号 时，根 据 信 号 的大小，对 电机的转 速进 行无 极 调 速。 2、控制器应 具备 制动断 电功 能 电动车的刹 把 上均 装 有位置 传 感元 件 ，当刹 车时，改 变 了原 来的状 态 ，这 个 变 化 的信 号 传 送 到控制器中 ，控制器立 即 切 断 驱 动电路 ，停 止 供 电。这 样，即 保 护 了驱 动电路 功 率 管 本 身 ，又保 护 了电机，也防 止 了电源的浪费 ，还降 低了刹 车制动力矩 ，从 而保 护 了骑 行者的 安全。3、控制器应 具备 欠 压 保 护 功 能 电池 的过 放 电对 电池 的寿 命 带 来极 大的损 害 ，控制器的欠 压 保 护 电路 在检 测 到电池 电压 达 到设定 值 时，控制器立 即 切 断 驱 动电路 ，停 止 供 电。从 而保 护 电池 不至 于因过 放 电带 来的 损 害 。4、控制器应具备过流保护功能 电流的超限对电动机、控制器和电路中的所有元器件均可能造成损伤和损害，控制器中的 过流保护功能使...
