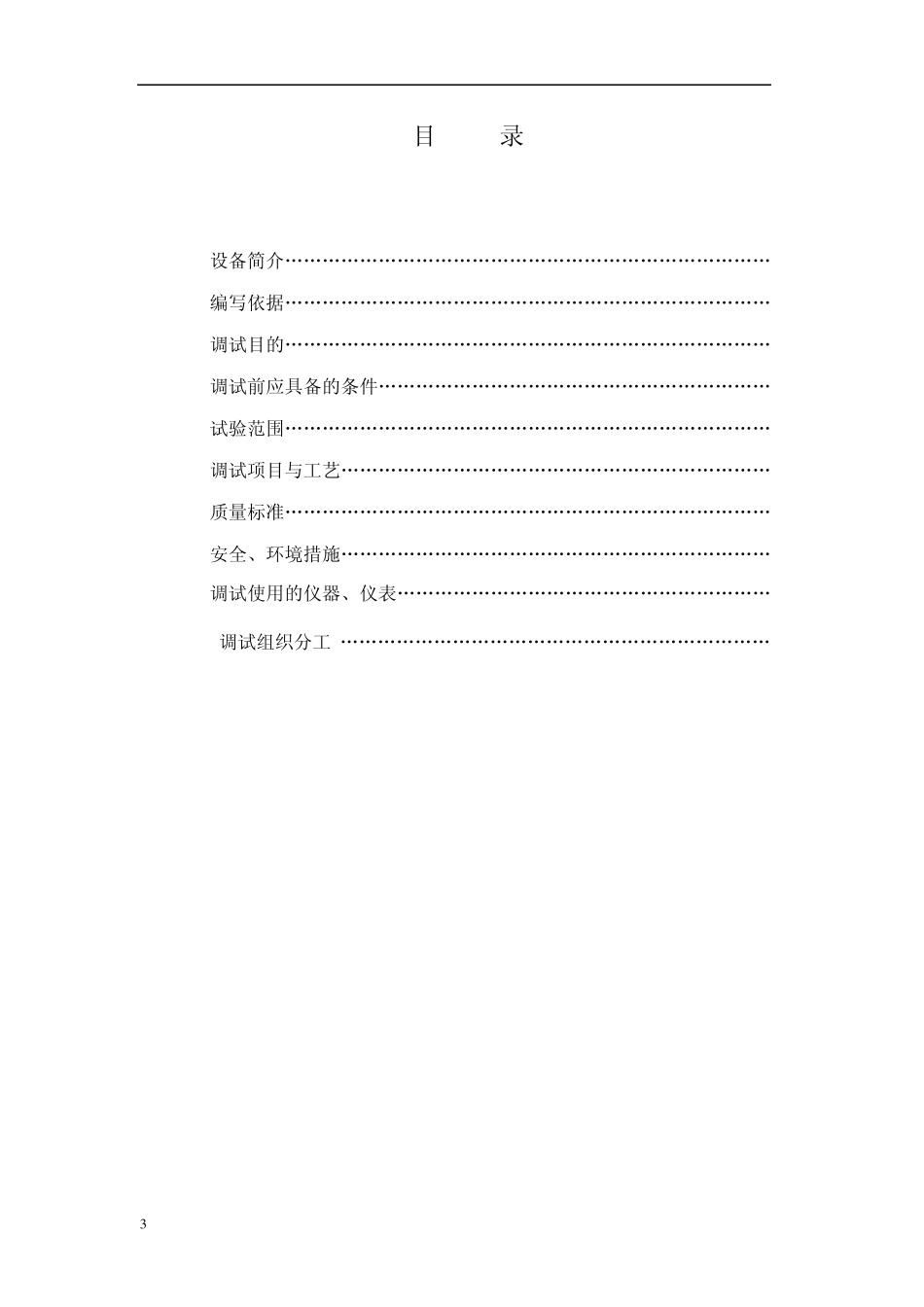

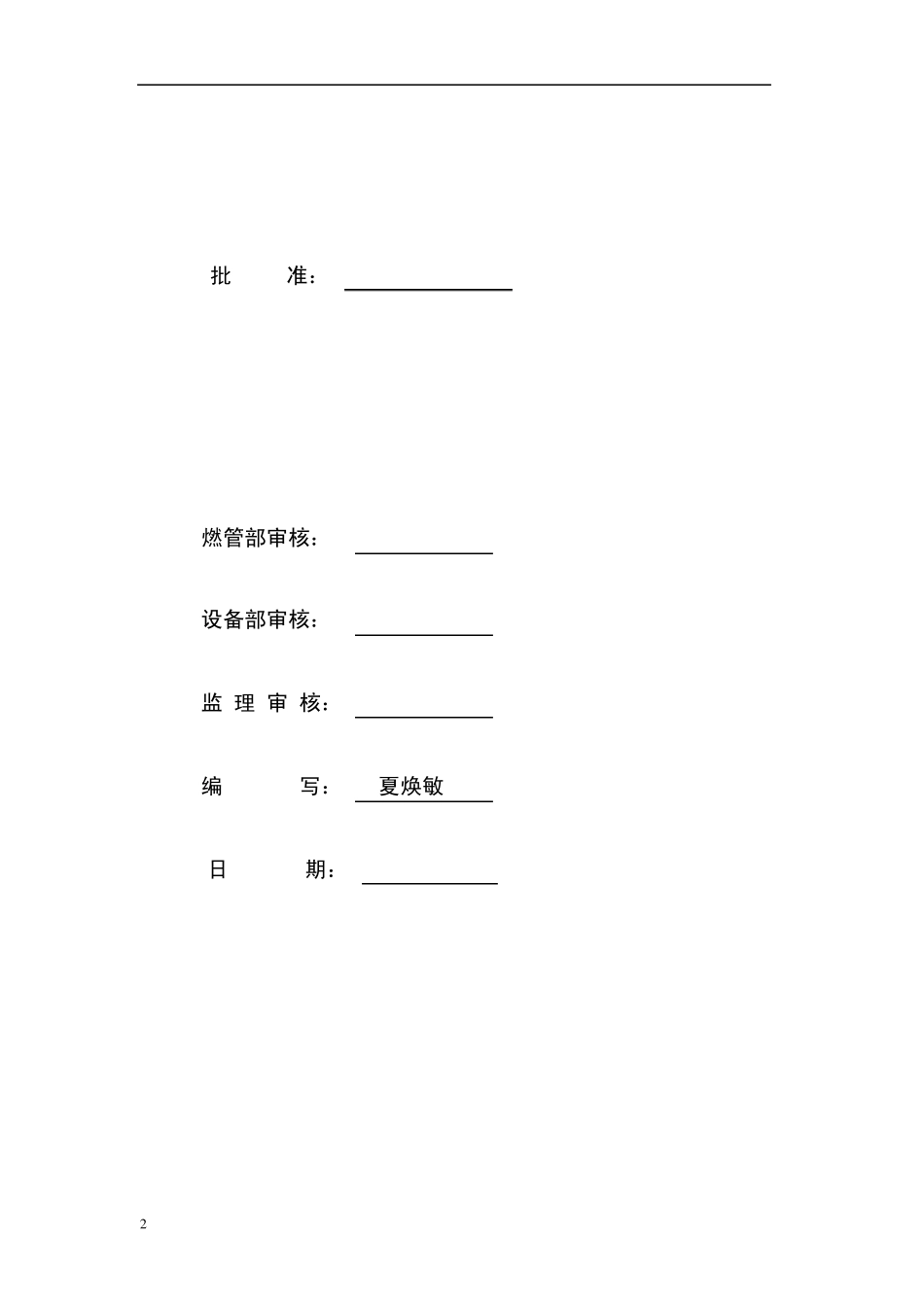

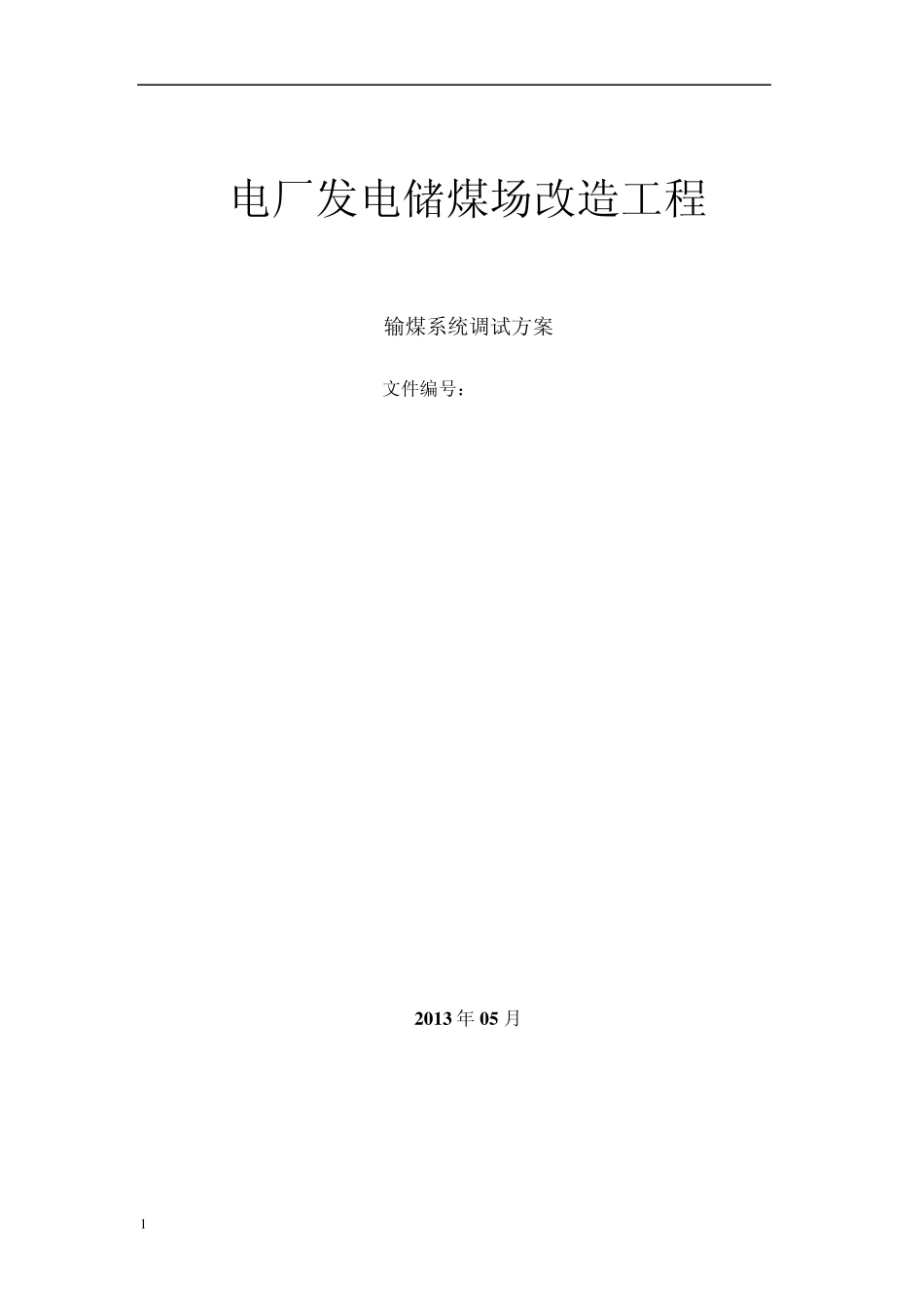

1 电厂发电储煤场改造工程 输煤系统调试方案 文件编号： 2 0 1 3 年 0 5 月 2 批 准： 燃管部审核： 设备部审核： 监 理 审 核： 编 写： 夏焕敏 日 期： 3 目 录 1.设备简介„„„„„„„„„„„„„„„„„„„„„„„„„„ 1 2.编写依据„„„„„„„„„„„„„„„„„„„„„„„„„„ 2 3.调试目的„„„„„„„„„„„„„„„„„„„„„„„„„„ 3 4.调试前应具备的条件„„„„„„„„„„„„„„„„„„„„„ 3 5.试验范围„„„„„„„„„„„„„„„„„„„„„„„„„„ 4 6.调试项目与工艺„„„„„„„„„„„„„„„„„„„„„„„ 5 7.质量标准„„„„„„„„„„„„„„„„„„„„„„„„„„12 8.安全、环境措施„„„„„„„„„„„„„„„„„„„„„„„13 9.调试使用的仪器、仪表„„„„„„„„„„„„„„„„„„„„ 14 10.调试组织分工 „„„„„„„„„„„„„„„„„„„„„„„ 15 1 电厂储煤场改造工程 输煤系统调试方案 1 .系统简介 1 .1 概述 电厂储煤场改造工程,输煤系改造工程主要设备包括自码头带式输送机尾部落煤管接口开始一直到XT3转运站输煤系统 XC3胶带机头部落煤管接口。包含XC2、XC3（正反转双向运行）、XC4、 XC5、 XC6、XC7a、b、c等8台胶带机及其保护装置、18台犁煤器、1台滚轴筛、1台块煤分选设备、4台振动给煤机、落煤管（及振打器）、6台排污泵等设备。本系统主要功能是通过系统设备将来自码头带式输送机输送来的煤运送至原T4转运站和储煤场。 1 .2 设备描述 主要设备技术参数 序号 设备名称 参数描述 单位 数量 1 XC2带式输送机 B=1２00㎜，V=2.5m/s,Ｑ＝1000t/h，Ｌ＝８4.43m，ɑ=11.09° 垂直拉紧 头部驱动 台 1 2 XC3带式输送机 B=1２00㎜，V=2.5m/s，Ｑ＝1000t/h，Ｌ＝27１.5m，ɑ=0° 垂直拉紧 头部驱动 台 1 3 XC4带式输送机 B=1２00㎜，V=2.5m/s,Ｑ＝1000t/h，Ｌ＝１29.5m，ɑ=8° 垂直拉紧 头部驱动 台 1 4 XC5带式输送机 B=1２00㎜，V=2.5m/s，Ｑ＝1000t/h，Ｌ＝203m，ɑ=8° 垂直拉紧 头部驱动 台 1 2 序号 设备名称 参数描述 单位 数量 5 XC6带式输送机 B=1２00㎜，V=2.5m/s，Ｑ＝1000t/h，Ｌ＝96.03m，ɑ=10° 垂直拉紧 头部驱动 台 1 6 XC7a带式输送机 B=1２00㎜，V=2.5m/s，Ｑ＝1000t/h，Ｌ＝42.3m，ɑ=14°...
