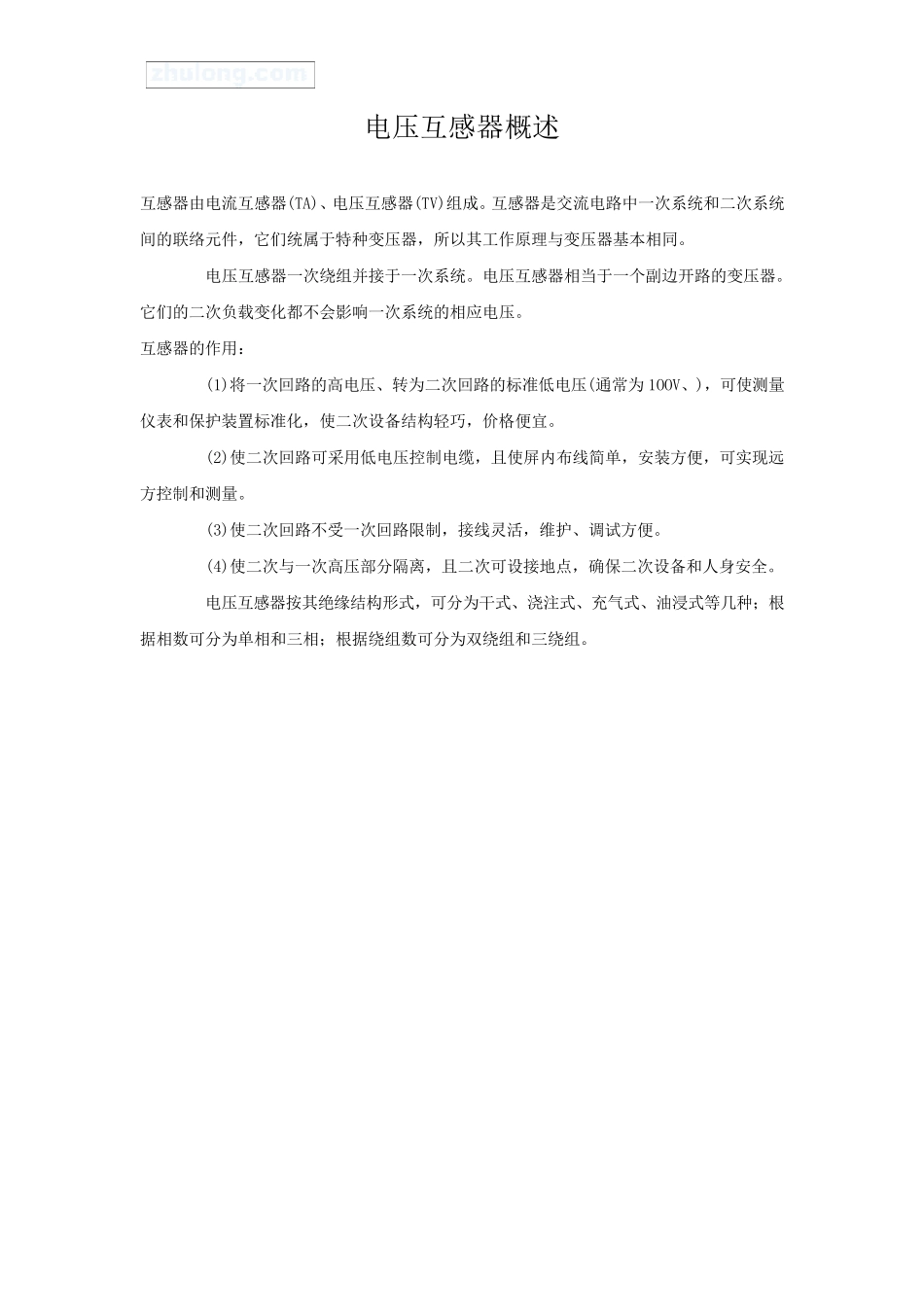

电压互感器概述 互感器由电流互感器(TA)、电压互感器(TV)组成。互感器是交流电路中一次系统和二次系统间的联络元件，它们统属于特种变压器，所以其工作原理与变压器基本相同。 电压互感器一次绕组并接于一次系统。电压互感器相当于一个副边开路的变压器。它们的二次负载变化都不会影响一次系统的相应电压。 互感器的作用： (1)将一次回路的高电压、转为二次回路的标准低电压(通常为 1OOV、)，可使测量仪表和保护装置标准化，使二次设备结构轻巧，价格便宜。 (2)使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。 (3)使二次回路不受一次回路限制，接线灵活，维护、调试方便。 (4)使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。 电压互感器按其绝缘结构形式，可分为干式、浇注式、充气式、油浸式等几种；根据相数可分为单相和三相；根据绕组数可分为双绕组和三绕组。 干式电压互感器 相对于油式电压互感器,干式电压互感器因没有油，也就没有火灾、爆炸、污染等问题。它主要由铁芯、绕组等组成，适用于500V 以下低压接线。 干式电压互感器结构动画演示 上图即为干式电压互感器的几个视图 浇注式电压互感器 用于35kV 及以下电压等级，有单相双绕组、单相三绕组之分。环氧树脂浇注体下部涂有半导体漆并与金属底板相连以改善电场的不均匀性和电力线畸变的情况。 浇注式电压互感器结构动画演示 该型互感器优点是运行维护方便，但一旦损坏，不能检修只有更新。下左图为 JDZ一 10 型电压互感器外形图 结构图 JDZ2-1 型 JZW-12 型 油浸式电压互感器 普通油浸式电压互感器的额定电压制成3-35kV 等级，铁芯和绕组均放于充满油的油箱内，绕组通过套管引出。 10 千伏油浸式电压互感器视频演示 下左图为JDJ—10 单相电压互感器。 JSJW 一 10 型互感器由五个铁芯和两个铁箍组成磁路系统，一次侧三个绕组接成Y 形，两个二次侧绕组分别接成Y 形与开口三角形。二次侧Y 形接线的绕组用来测量线电压和相电压以及相对地电压，开口三角形用来测量单相接地后的零序电压。 结 构 图 JSJW-10型 JDJ2-35 型 电容式电压互感器 110kV 及以上电压等级，还有电容分压式电压互感器，下图为其剖视图： 1 油压计 2 膨胀膜 3 电容单元 4 绝缘油 5 瓷绝缘子 6 密封件 7 外壳 8 低压端子箱/中性(N)和高频(HF)端子 9 串联电感 10 中压互感器 11 铁...
