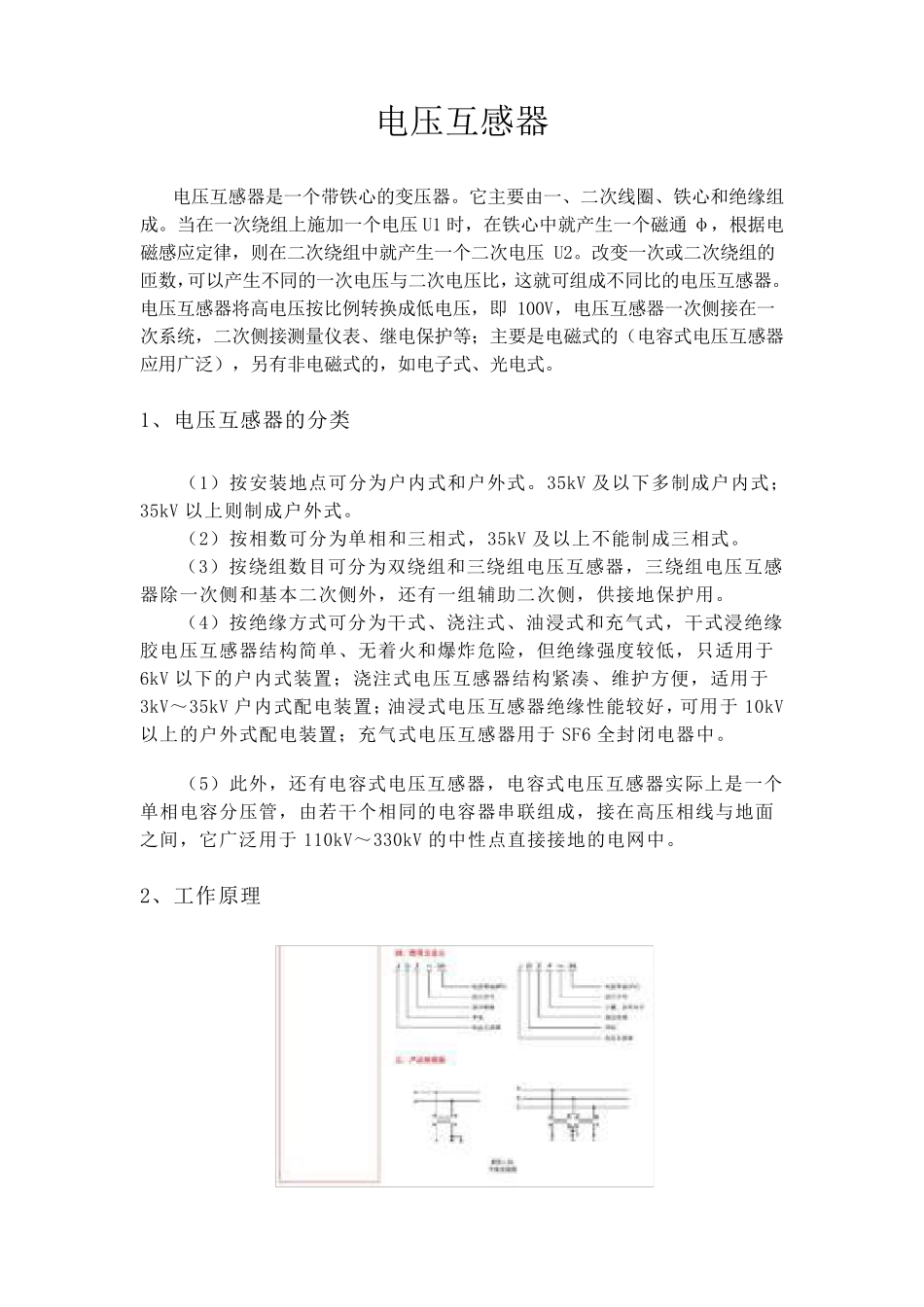

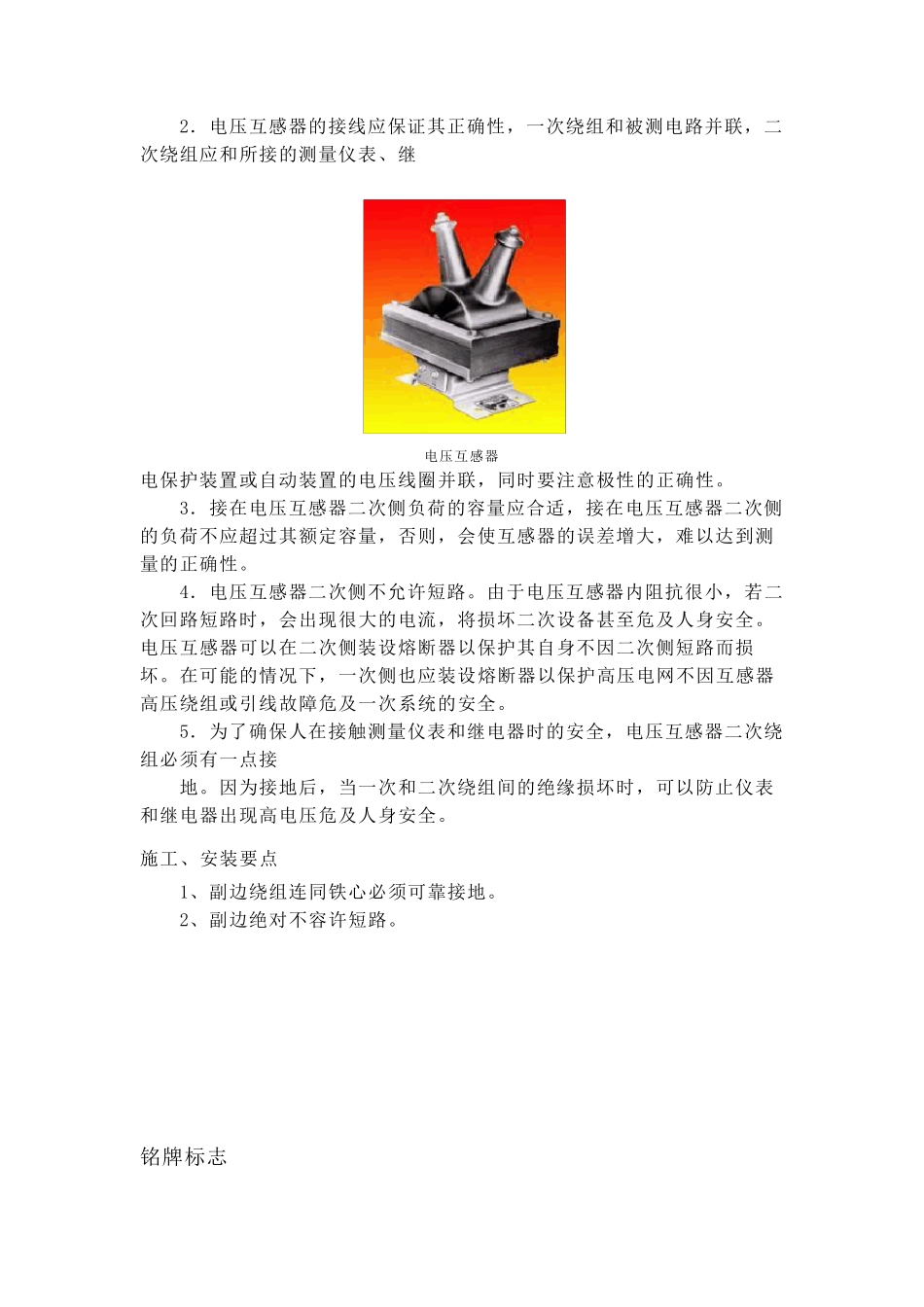

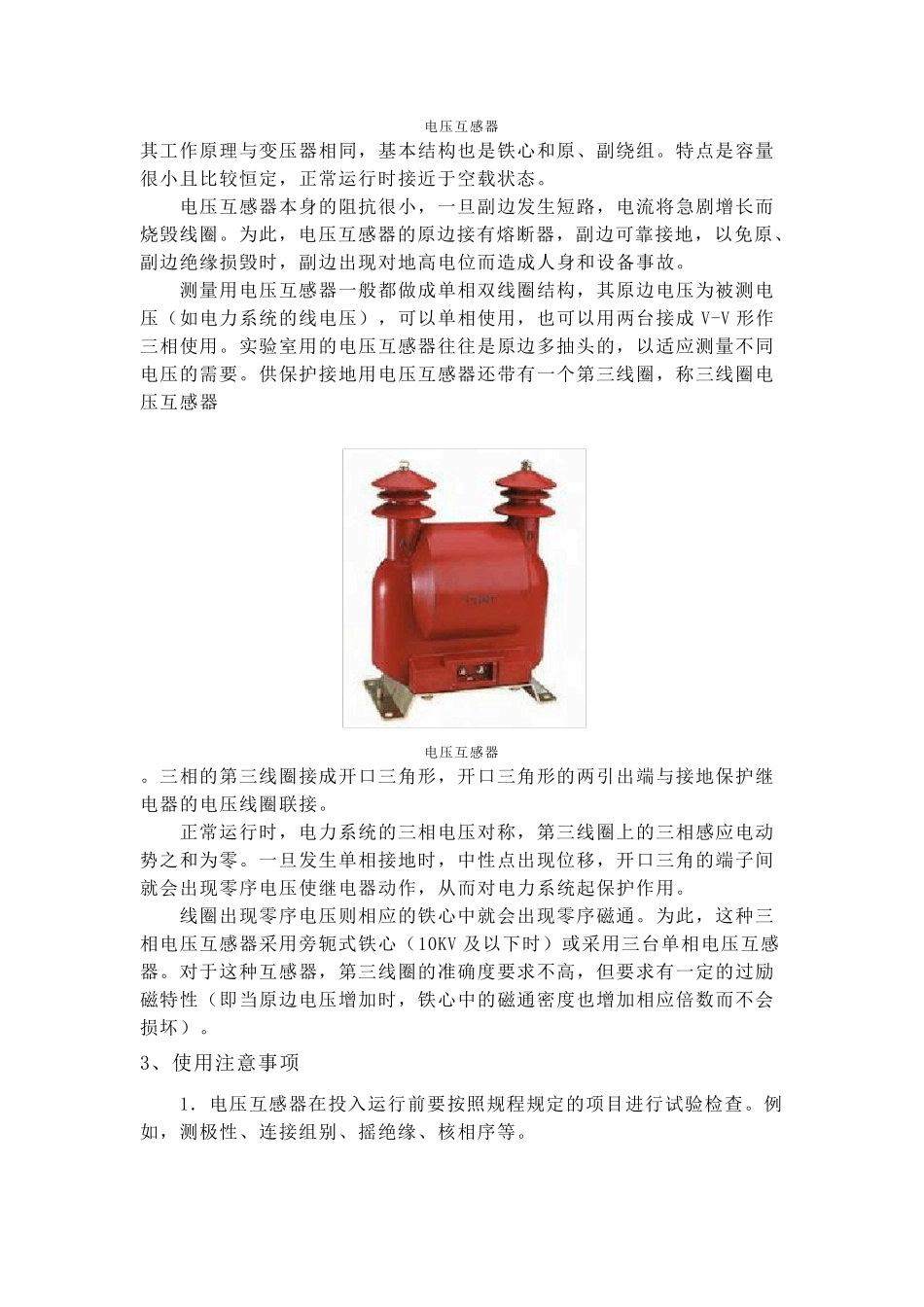

电压互感器 电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1 时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即 100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。 1、电压互感器的分类 （1）按安装地点可分为户内式和户外式。35kV 及以下多制成户内式；35kV 以上则制成户外式。 （2）按相数可分为单相和三相式，35kV 及以上不能制成三相式。 （3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。 （4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV 以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV 户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6 全封闭电器中。 （5）此外，还有电容式电压互感器，电容式电压互感器实 际 上是一个单相电容分压管 ，由若 干个相同的电容器串 联 组成，接在高压相线与地面之 间 ，它广泛用于110kV～330kV 的中性点直 接接地的电网 中。 2、工 作 原 理 电压互感器 其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。 电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。 测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成 V-V 形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器 电压互感器 。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。 正常运行时，电力系...
