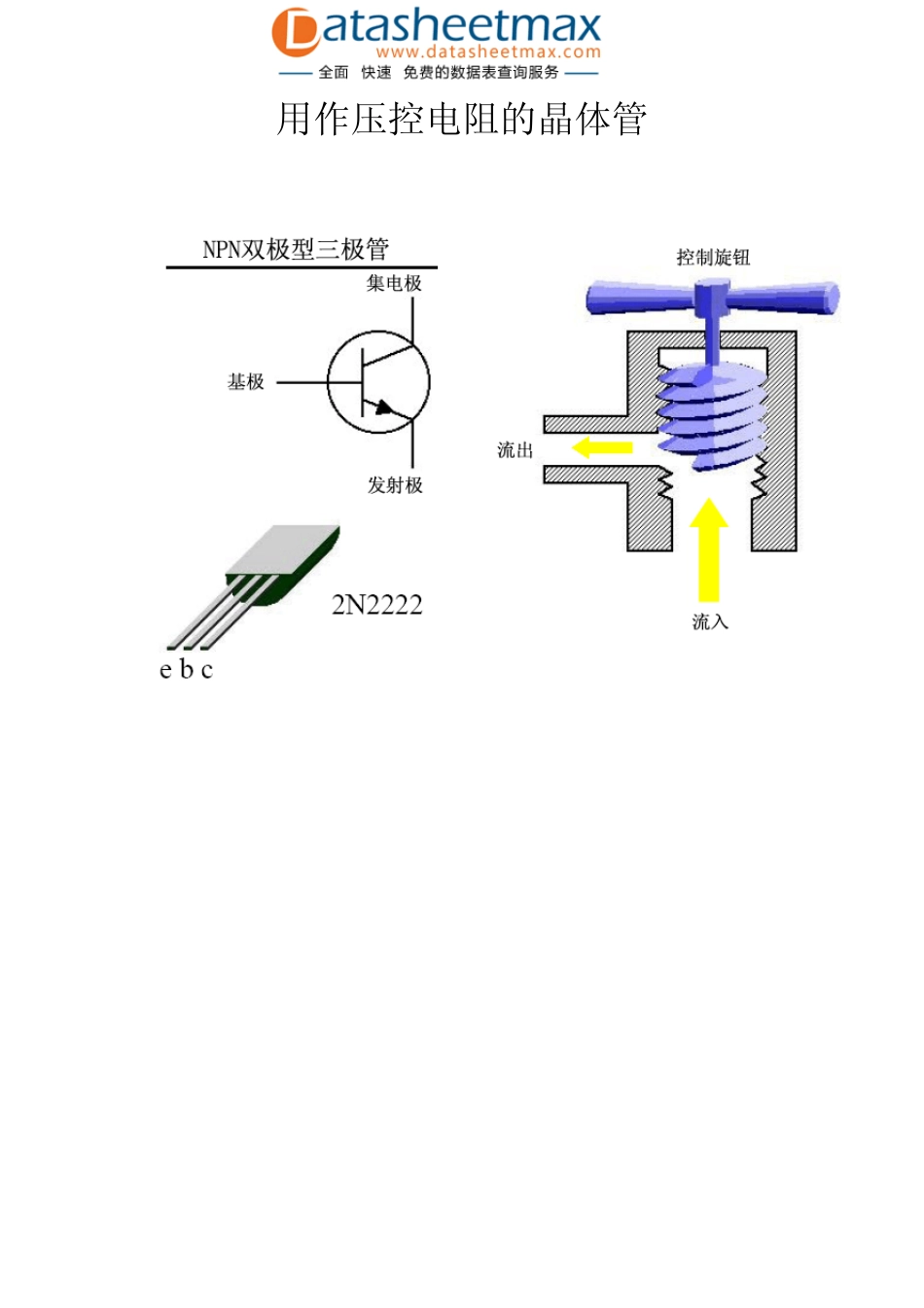

用作压控电阻的晶体管 二极管 二极管在0.6V 时导通（对于硅二极管而言） （对于锗管一般为 0.3V ） 晶体管特性 反向偏置(基极/发射极反向偏置)时三极管关断（截止）。但只需要较小的输入电流和较小的电压（相对于发射极）就能使其导通，三极管能够起开关和放大的作用。 β大约为100，其数值随温度和V CE的变化而变化。 晶体管开关 集电极电流取决于灯泡两端的电压降 晶体管状态取决于基极电流。把基极甩空最终将使晶体管关断，但这个过程不是很干脆利索的。 晶体管开关 发射极输出用做电流源 #1 发射极输用做电流源 #2 晶体管截止时Vou t是多少？ 发射极输出用做电流源 #3 基极电压多大时晶体管截止？ 发射极输用做电流源 #4 偏置1 通常，信号以交流耦合（通过电容器）的方式输入放大器的。注意单电源供电时，这个电路不能放大负极性的输入信号。 偏置2 为解决这个问题（负极性的信号不能被放大），在基极上加一个直流偏置，把输入信号移位使之不会被部分切掉，并采用交流耦合方式来输出信号。 取VCC=15V 使R1||R2<<βRER1||R2为基极偏置电阻，用以驱动晶体管，βRE是晶体管基极的等效电阻。 规则：三极管电路作是下级电路或负载的信号源。对下一级电路而言，这个信号源内阻即放大电路的输出电阻与负载电阻相比应小得多。 偏置3 VCC=15V，R1||R2<<βRE·令输出大约为±7.5V ·取RE=7.5kΩ。 ∴基极的静态电流为1mA ·VE@(=0)=7.5V 那么VB=VE+0.6V=8.1V VVRRR151.8212=+或者17.1121 =RR ·R1||R2<<βRE<<100×7.5 kΩ R1=130 kΩ，R2=150 kΩ。 演示：BJT 射极输出器 #1 双电压源 时间函数显示方式 演示：BJT 射极输出器 #2 双电压源 射极输出器 注意输入阻抗的变化。 电压，仅差 0.6V 压降。 射极输出器的电压增益为1 是否无用？ ΔVin=ΔVout 注意：RVRVIinou tE∆=∆+∆ 且 ()ββ+∆=+∆=∆11RVIIinEB P=IV ∴()β+=12RVPinin ；RVPinou t2= 它的功率增益为β。 基极等效电阻为βR 不要用β 值来设计 在这个电路中，我们采用的是控制基极输入电流的办法来选择静态工作点。这时，工作点严格由 β 所决定，而 β 又因装置与温度的不同有很大差别。 问题：β 在100 到200 之间变化时，考察一下上面这个电路。 电流源 在V CC允许的范围内，流过负载的电流由基极电压控制。 V E=VB－0.6V RVIEE = RVVIIBClo ad6.0−== 当β很大时 IC≌IE 共射极电路...
