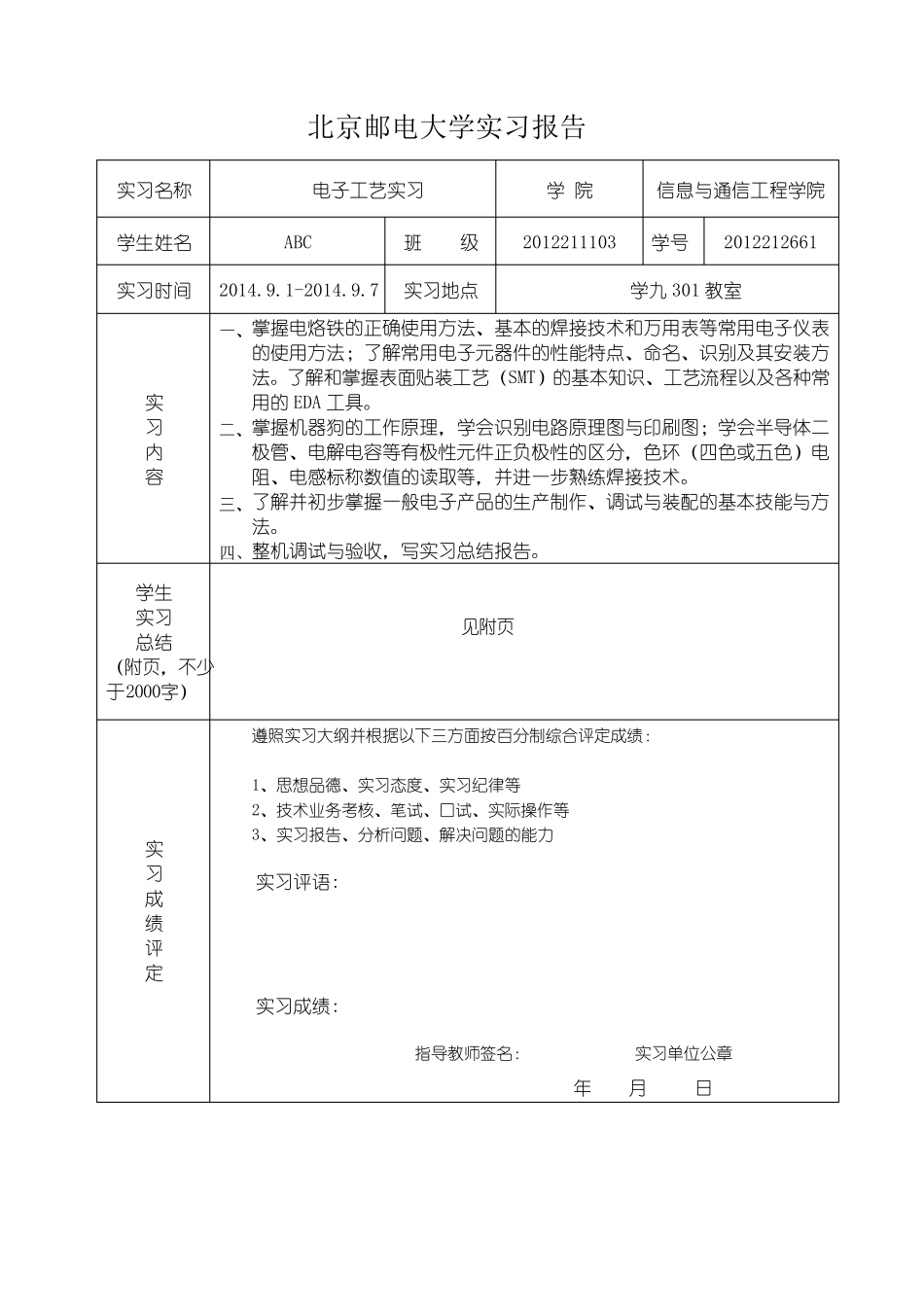

北京邮电大学实习报告 实习名称 电子工艺实习 学 院 信息与通信工程学院 学生姓名 ABC 班 级 2012211103 学号 2012212661 实习时间 2014.9.1-2014.9.7 实习地点 学九301 教室 实 习 内 容 一、掌握电烙铁的正确使用方法、基本的焊接技术和万用表等常用电子仪表的使用方法；了解常用电子元器件的性能特点、命名、识别及其安装方法。了解和掌握表面贴装工艺（SMT）的基本知识、工艺流程以及各种常用的 EDA 工具。 二、掌握机器狗的工作原理，学会识别电路原理图与印刷图；学会半导体二极管、电解电容等有极性元件正负极性的区分，色环（四色或五色）电阻、电感标称数值的读取等，并进一步熟练焊接技术。 三、了解并初步掌握一般电子产品的生产制作、调试与装配的基本技能与方法。 四、整机调试与验收，写实习总结报告。 学生 实习 总结 （附页，不少于2000字） 见附页 实 习 成 绩 评 定 遵照实习大纲并根据以下三方面按百分制综合评定成绩： 1、思想 品德 、实习态 度 、实习纪 律 等 2、技术业 务 考 核 、笔 试、口 试、实际 操 作等 3、实习报告、分析 问 题 、解决 问 题 的能力 实习评语 : 实习成绩: 指 导教师 签 名： 实习单 位 公 章 年 月 日 北京邮电大学电子工艺实习报告附页 1 1. 焊接工艺 1.1 焊接工艺的基本知识 焊接是使金属连接的一种方法。它利用加热手段，在两种金属的接触面，通过焊接材料的原子或分子的相互扩散作用，使两种金属间形成一种永久的牢固结合。利用焊接的方法进行连接而形成的接点叫焊点。我们实验中主要是PCB 板的焊接。 PCB 板焊接工艺从大类上可以分为机器焊接和手工焊接。机器焊接不是我们学习的重点，仅作了解，机器焊接可使用波峰焊机来进行。如图1 所示为波峰焊接工艺基本流程图。 我们着重学习和实践如何手工焊接电路。 1.2 焊接工具、焊料、焊剂的类别与作用 如图2 为手工焊接的基本工具示意图，主要工具和材料是烙铁、镊子、螺丝刀、钳子等。本实验采用的烙铁为外热式。 如图3 为焊接材料分类示意图，焊接材料分为焊料和焊剂，焊料主要是焊锡（内含助焊剂），焊剂主要是助焊剂和阻焊剂。 图1. 波峰焊机原理图示意 图2. 手工焊接工具 图3. 焊接材料分类示意图 北京邮电大学电子工艺实习报告附页 2 下面以列表的形式给出各项材料的作用。 项目 作用 焊接工具 烙铁 焊接主要工具，用于熔化焊...
