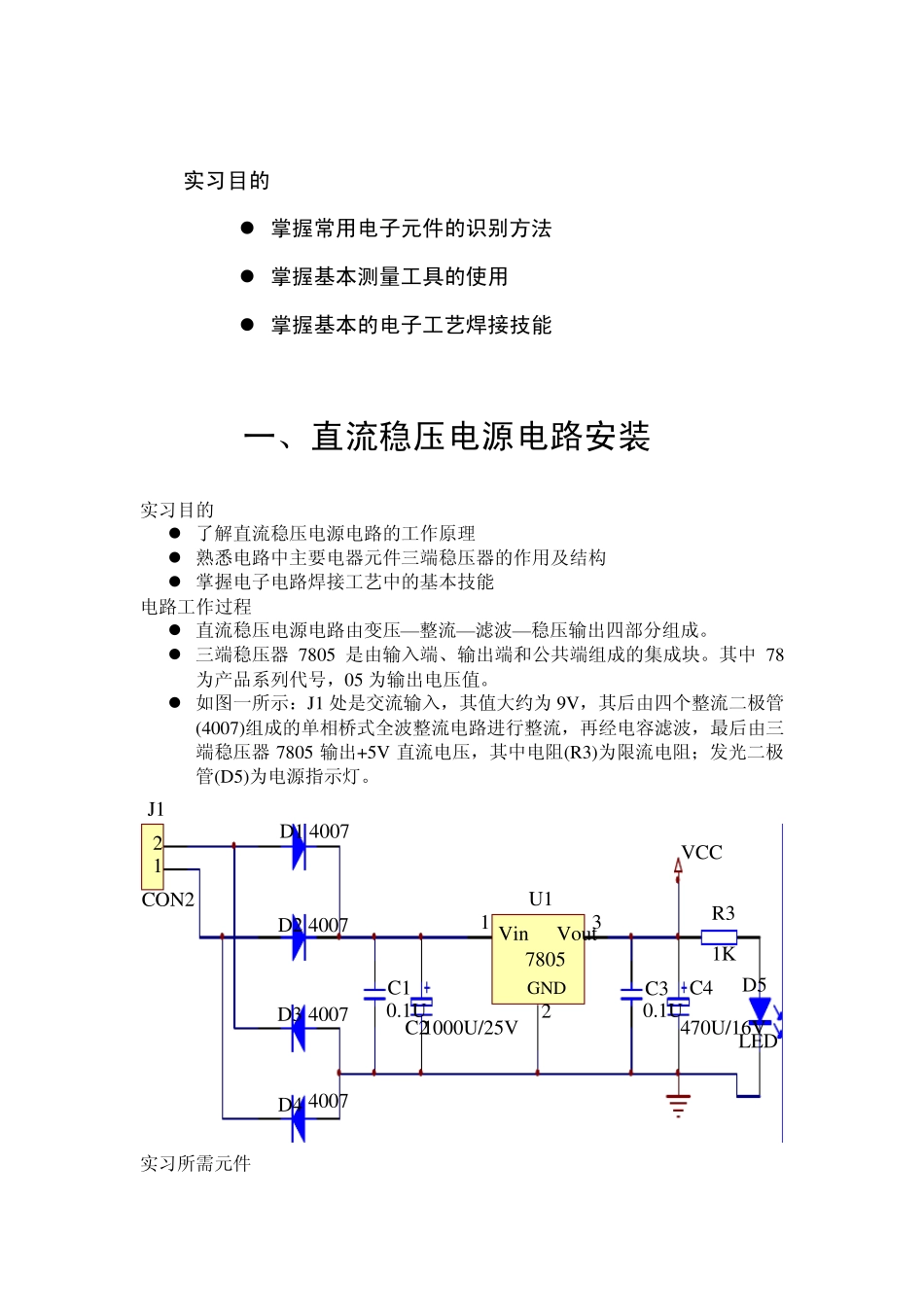

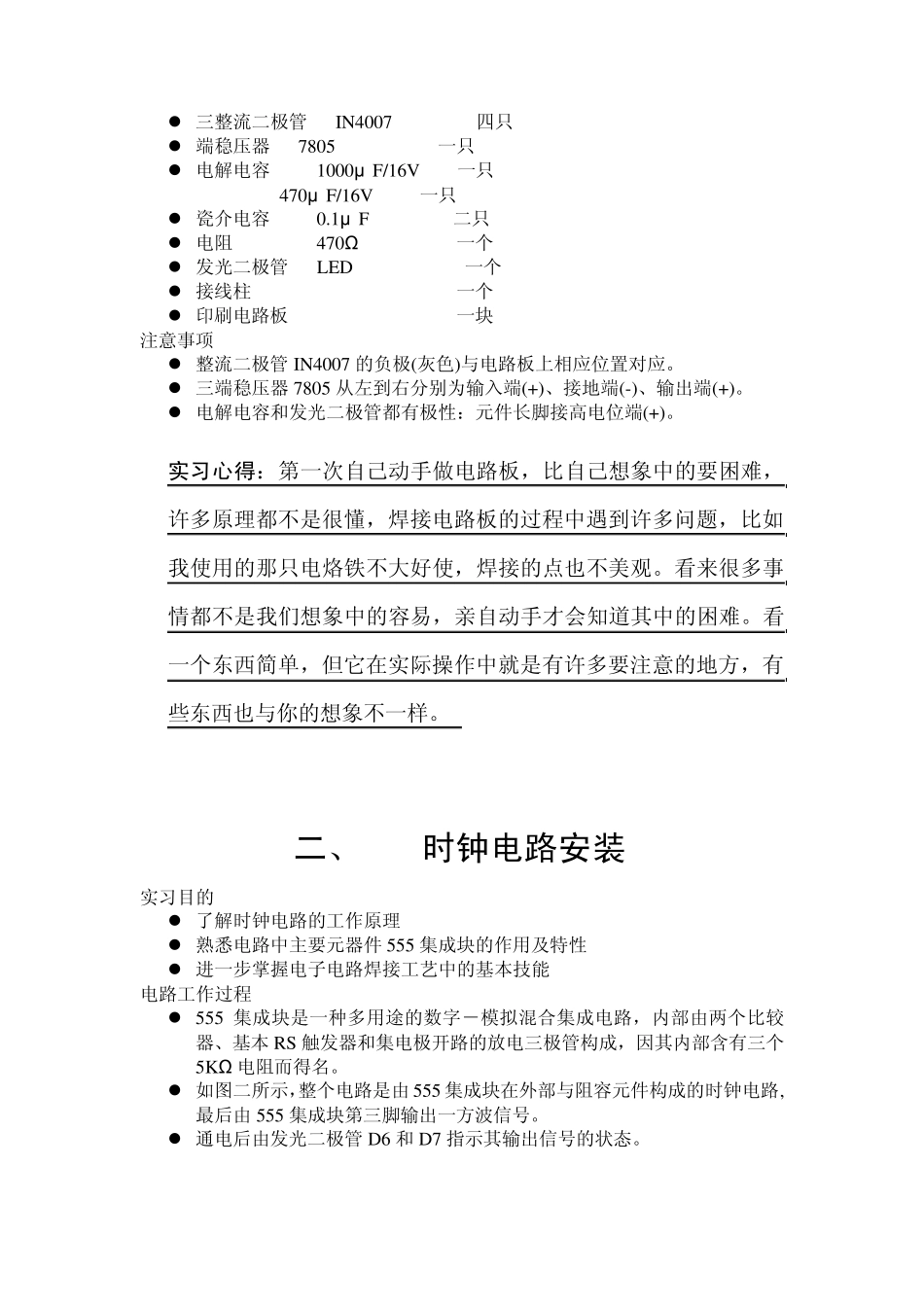

电子工艺实习报告 A A A A A A A A 学院 A A A A A A A AAAAAA 地点：A A A A A A A A A A A A 实习目的  掌握常用电子元件的识别方法  掌握基本测量工具的使用  掌握基本的电子工艺焊接技能 一、直流稳压电源电路安装 实习目的  了解直流稳压电源电路的工作原理  熟悉电路中主要电器元件三端稳压器的作用及结构  掌握电子电路焊接工艺中的基本技能 电路工作过程  直流稳压电源电路由变压—整流—滤波—稳压输出四部分组成。  三端稳压器7805 是由输入端、输出端和公共端组成的集成块。其中78为产品系列代号，05 为输出电压值。  如图一所示：J1 处是交流输入，其值大约为 9V，其后由四个整流二极管(4007)组成的单相桥式全波整流电路进行整流，再经电容滤波，最后由三端稳压器7805 输出+5V 直流电压，其中电阻(R3)为限流电阻；发光二极管(D5)为电源指示灯。 12J1CON2D5LEDD1 4007D2 4007D3 4007D4 4007C21000U/25VC10.1UVin1Vou t3U17805C30.1UC4470U/16VR31KVCCGND2 实习所需元件  三整流二极管 IN4007 四只  端稳压器 7805 一只  电解电容 1000μ F/16V 一只 470μ F/16V 一只  瓷介电容 0.1μ F 二只  电阻 470Ω 一个  发光二极管 LED 一个  接线柱 一个  印刷电路板 一块 注意事项  整流二极管IN4007 的负极(灰色)与电路板上相应位置对应。  三端稳压器7805 从左到右分别为输入端(+)、接地端(-)、输出端(+)。  电解电容和发光二极管都有极性：元件长脚接高电位端(+)。 实习心得：第一次自己动手做电路板，比自己想象中的要困难，许多原理都不是很懂，焊接电路板的过程中遇到许多问题，比如我使用的那只电烙铁不大好使，焊接的点也不美观。看来很多事情都不是我们想象中的容易，亲自动手才会知道其中的困难。看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样。 二、555时钟电路安装 实习目的  了解时钟电路的工作原理  熟悉电路中主要元器件 555 集成块的作用及特性  进一步掌握电子电路焊接工艺中的基本技能 电路工作过程  555 集成块是一种多用途的数字－模拟混合集成电路，内部由两个比较器、基本 RS 触发器和集电极开路的放电三极管构成，因其内部含有三个5KΩ 电阻而得名。  如图二所示，整个电路是由 555 ...
