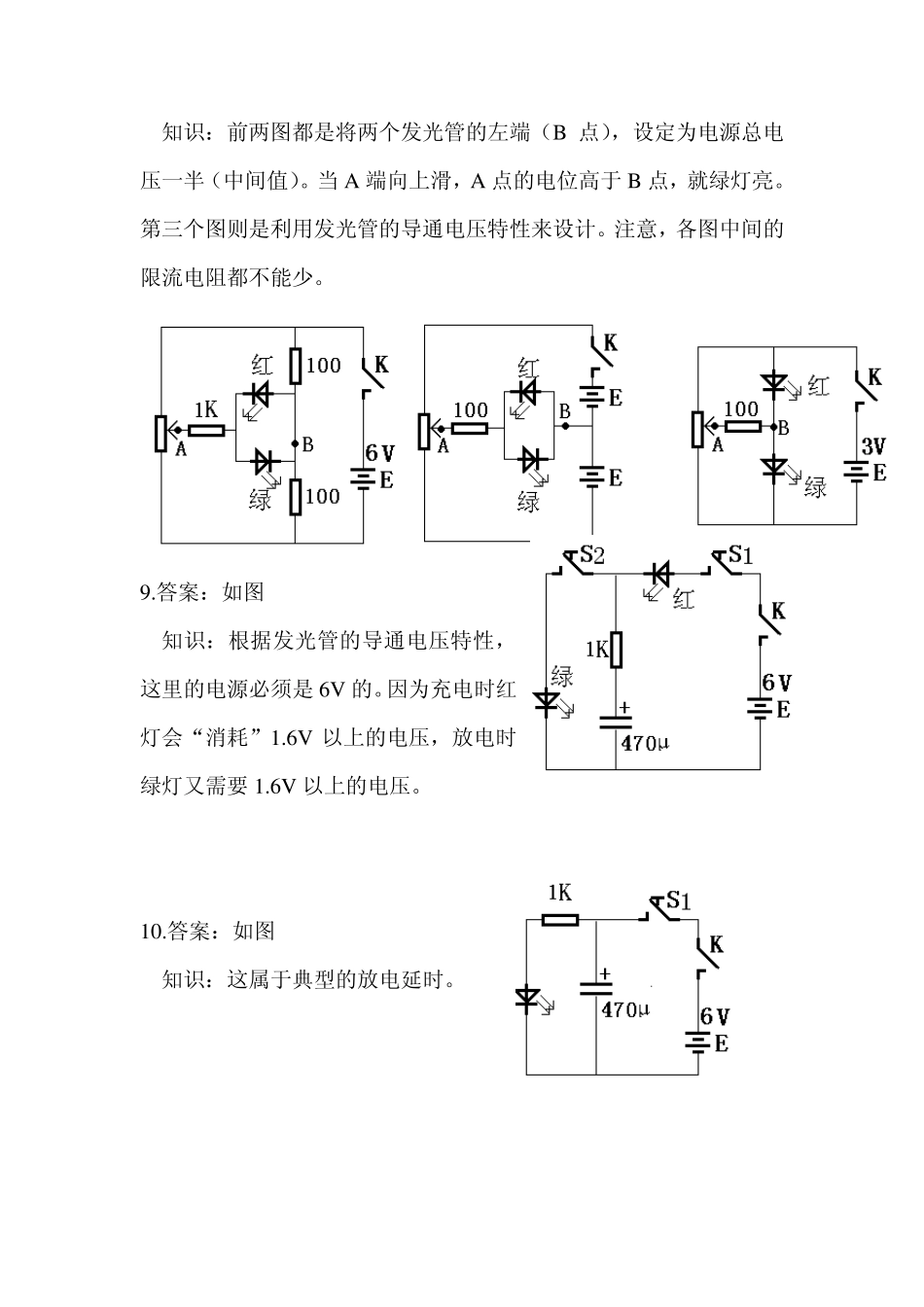

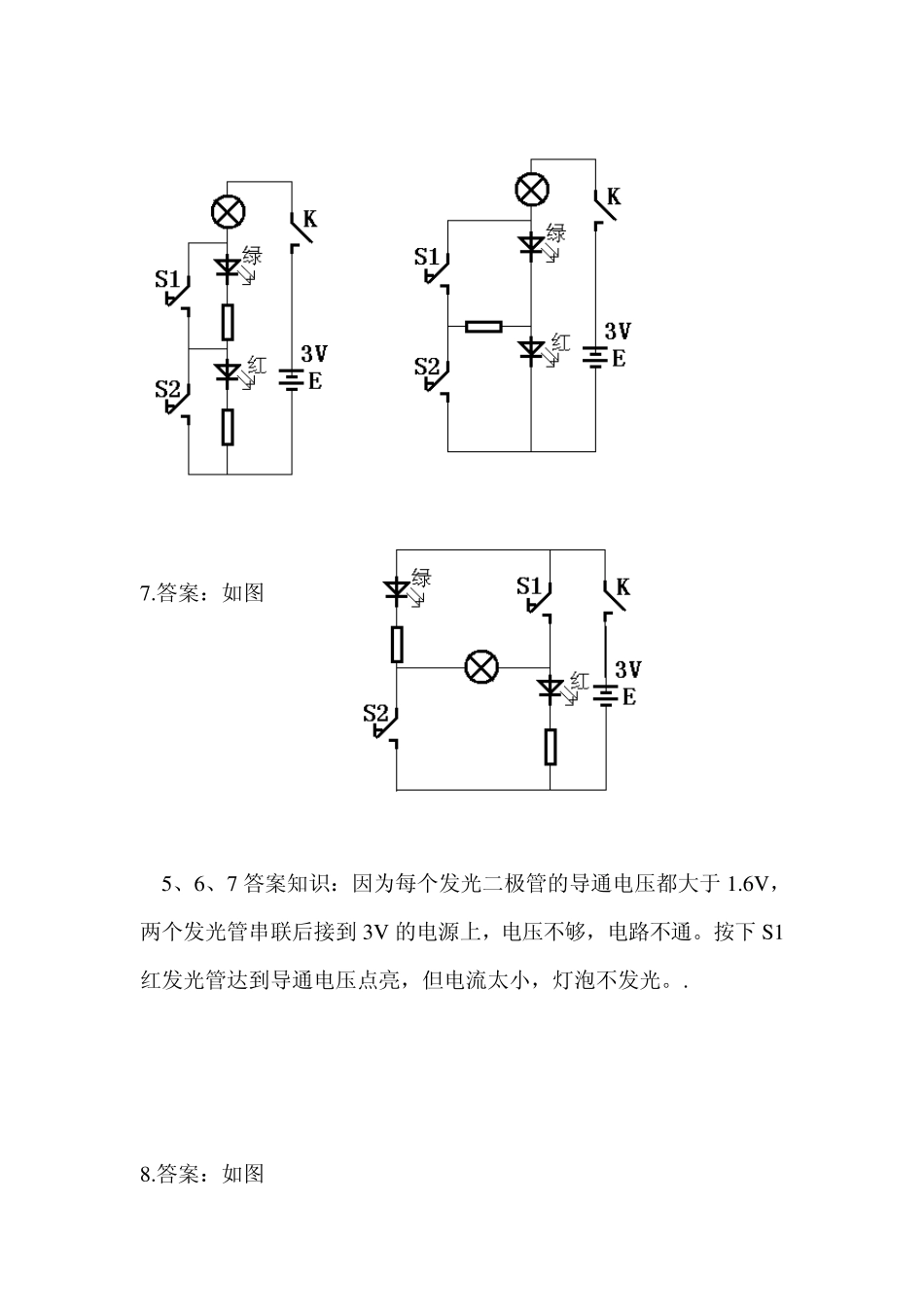

一、基本串并联电路2 5 题 解答 1. 答案:加2.5V 灯泡或电机、线圈、喇叭。 知识:只能用小电阻的元器件来串联,并且不超载。 2. 答案:1K 的电阻和发光管串联后与电机(带风叶)并联。 知识:1K 比100Ω 省电,大于1K 的又不能点亮。 3. 答案:二个100Ω 的电阻和一个1K 的电阻并联后和三个发光管串联接到6V 电源。 知识:“通过的电流都相同”必须串联,“最亮”必须选三个最小的电阻并联。电源用3V 的则点亮三个串联的发光管电压不够。 4. 答案:如图 知识:不能短路电源(不能过载)。 5.答案:如图 6.答案:如图 7.答案:如图 5、6、7 答案知识:因为每个发光二极管的导通电压都大于 1.6V ,两个发光管串联后接到 3V 的电源上,电压不够,电路不通。按下 S1红发光管达到导通电压点亮,但电流太小,灯泡不发光。. 8.答案:如图 知识:前两图都是将两个发光管的左端(B 点),设定为电源总电压一半(中间值)。当A 端向上滑,A 点的电位高于B 点,就绿灯亮。第三个图则是利用发光管的导通电压特性来设计。注意,各图中间的限流电阻都不能少。 9.答案:如图 知识:根据发光管的导通电压特性,这里的电源必须是6V 的。因为充电时红灯会“消耗”1.6V 以上的电压,放电时绿灯又需要 1.6V 以上的电压。 10.答案:如图 知识:这属于典型的放电延时。 1 1 .答案:如图 知识:充电延时需加一个放电回路,因此比放电延时要复杂一些。在自动控制电路设计时,应根据实际需要选用不同的延时电路。 1 2 .答案:如图 知识:简单电阻串并联的计算。 1 3 .答案:如图 知识:欧姆定律。 1 4 .答案:如图 知识:理清受控关系;利用灯泡和发光管的发光条件。注意:灯泡的电压和电源对应。 1 5 .答案:如图 知识:利用不同灯泡的不同电阻值来串联,使流过电机的电流不同。 1 6 .答案:如图 知识:利用发光管的导通电压特性。 接通电键时电压加在了绿灯上,断开电键时电压加在了红灯上。 1 7 .答案:如图 知识:根据题目要求,理清受控关系。 18.答案:此题是第5、6、7 题类的简化题(低要求题)。 19.答案:此题类同与第10 题。 20.答案:如图 知识:电机的电阻非常小。 21.答案:本题是最简单的“或门”电路。 22.答案:发光管串联一个 5.1K 的可变电阻再加一个 100Ω 的限流电阻。 知识:利用改变电阻来改变电流。 23.答案:如图是二种解答。 知识:只要按下 S1 后总电阻变小,按下 S2 后总电阻更小。 24.答案:第8 题的第二、第三图解都行。 25.答案:开关、电键、干簧管、红发光管、1K 电阻串联就行。 知识:这是典型的“与门”电路。
