电子警察施工安装说明

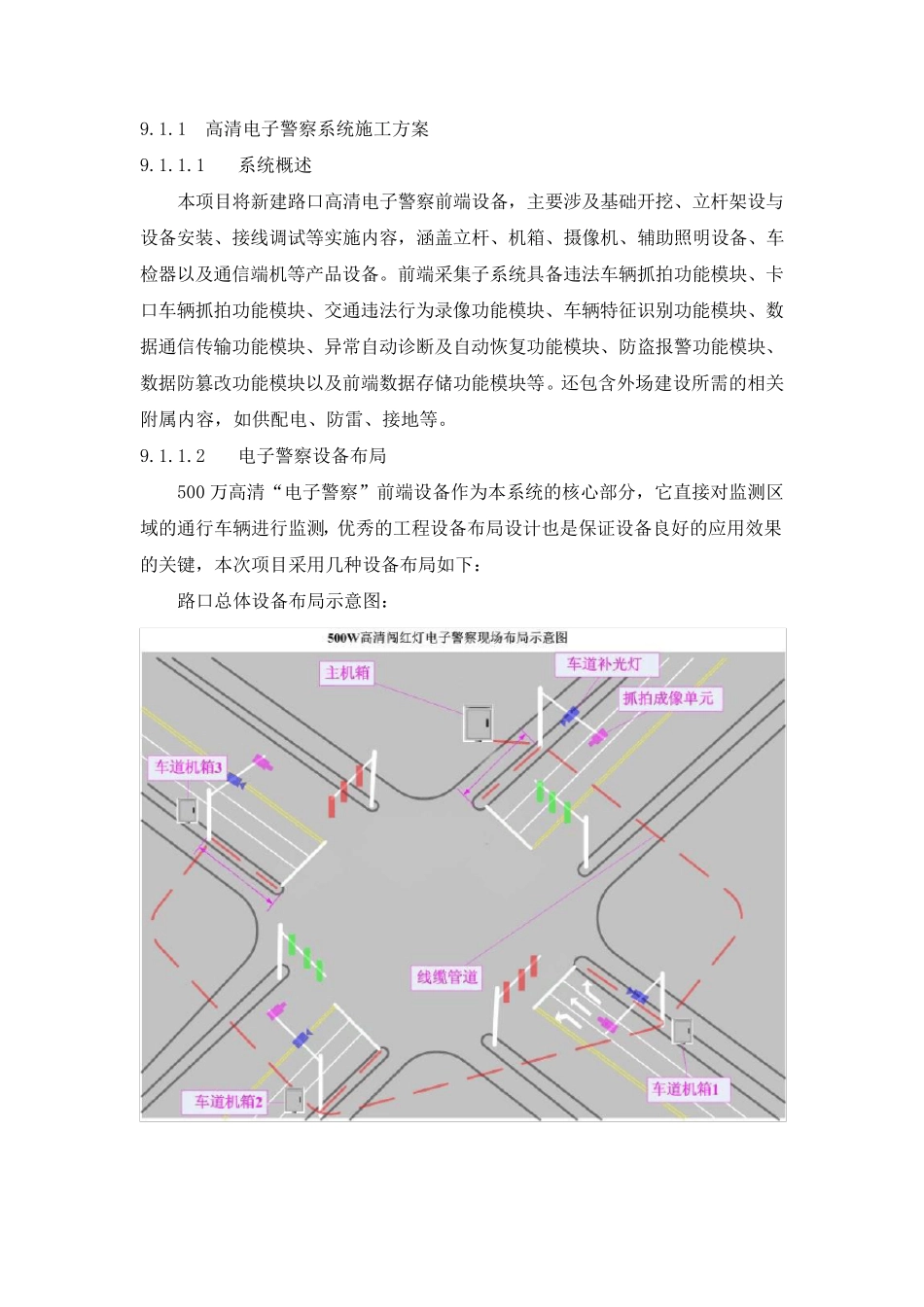

9.1.1 高 清 电 子 警 察 系 统 施 工 方 案 9.1.1.1 系 统 概 述 本 项 目 将 新 建 路 口 高 清 电 子 警 察 前 端 设 备 ， 主 要 涉 及 基 础 开 挖 、 立 杆 架 设 与设 备 安 装 、 接 线 调 试 等 实 施 内 容 ， 涵 盖 立 杆 、 机 箱 、 摄 像 机 、 辅 助 照 明 设 备 、 车检 器 以 及 通 信 端 机 等 产 品 设 备 。 前 端 采 集 子 系 统 具 备 违 法 车 辆 抓 拍 功 能 模 块 、 卡口 车 辆 抓 拍 功 能 模 块 、 交 通 违 法 行 为 录 像 功 能 模 块 、 车 辆 特 征 识 别 功 能 模 块 、 数据 通 信 传 输 功 能 模 块 、 异 常 自 动 诊 断 及 自 动 恢 复 功 能 模 块 、 防 盗 报 警 功 能 模 块 、数 据 防 篡 改 功 能 模 块 以 及 前 端 数 据 存 储 功 能 模 块 等 。 还 包 含 外 场 建 设 所 需 的 相 关附 属 内 容 ， 如 供 配 电 、 防 雷 、 接 地 等 。 9.1.1.2 电 子 警 察 设 备 布 局 500 万高 清 “电 子 警 察 ”前 端 设 备 作为 本 系 统 的 核心部分， 它直接 对监测区域的 通 行 车 辆 进行 监测， 优秀的 工 程设 备 布 局 设 计也是保证设 备 良好的 应用效果的 关 键， 本 次项 目 采 用几 种 设 备 布 局 如 下 ： 路 口 总 体 设 备 布 局 示 意 图 ： 9.1.1.3 主要设备定位 （1）摄像机定位 摄像机最佳安装位置在监控断面正中央。一个高清摄像机监控三条车道安装位置如图所示： 其它车道类型摄像机安装参照各布局示意图中所示。 （2）补光灯定位 补光灯与摄像机的水平距离不得小于 3 米。在条件允许前提下，补光灯最好正对车道安装。 3 根车道补光灯布局如下： 其它车道类型补光灯安装参照各布局示意图中所示。 （4）杆件的选型 杆件选型的基本原则： ➢ 立杆高度在没有特殊要求的情况下，要求杆件立柱离地面净高度为6.5 米； ➢ 杆件横挑臂长度必须确保摄像机与补光灯的安装距离要求，保障抓拍效果。 根据车道的数量不同，结合车道的宽度，杆件横挑长度的选型参考如下表： 监控车道数量 杆件横挑臂长度（米） 说 明 1 6 存在右转或者非机...
