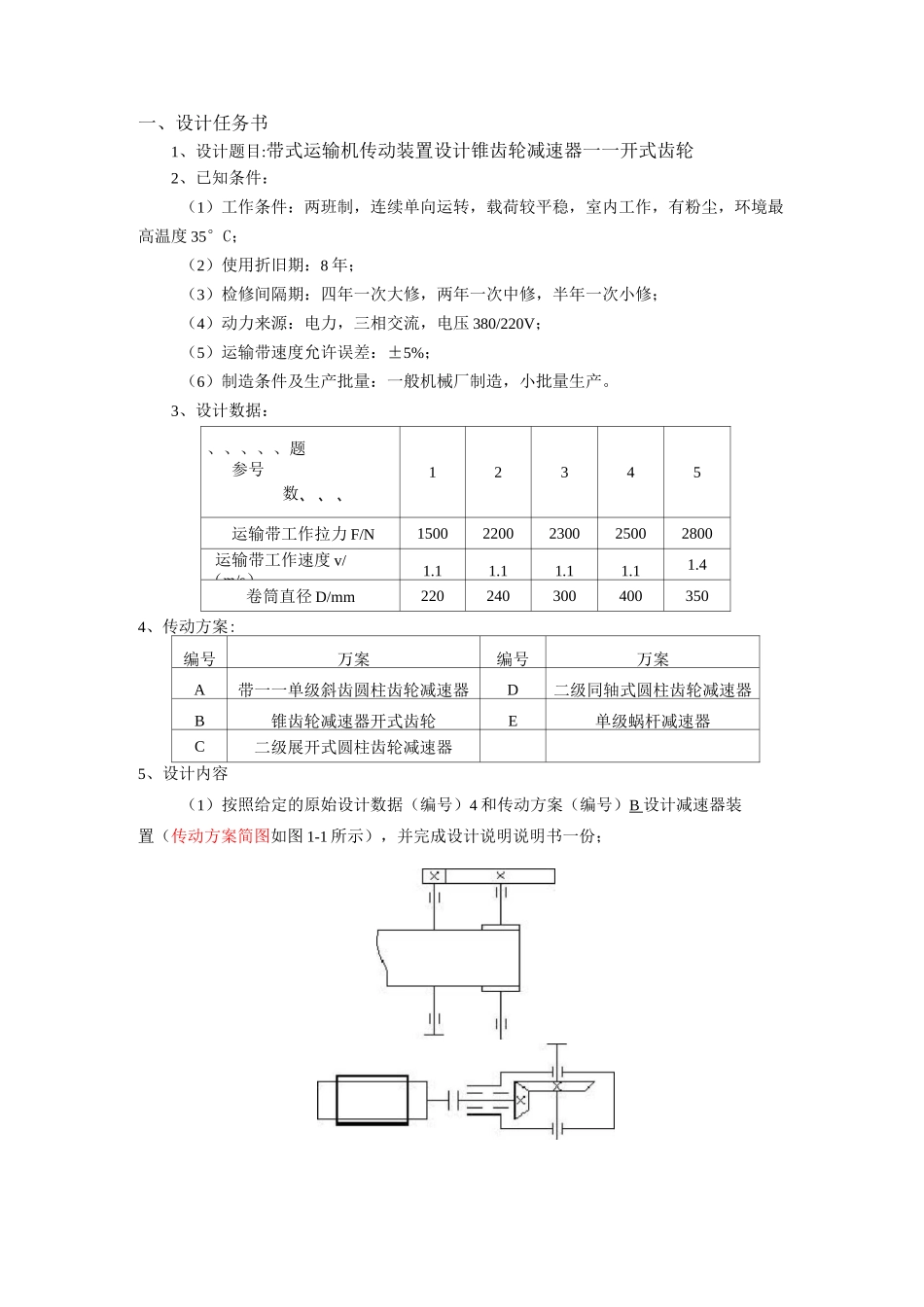

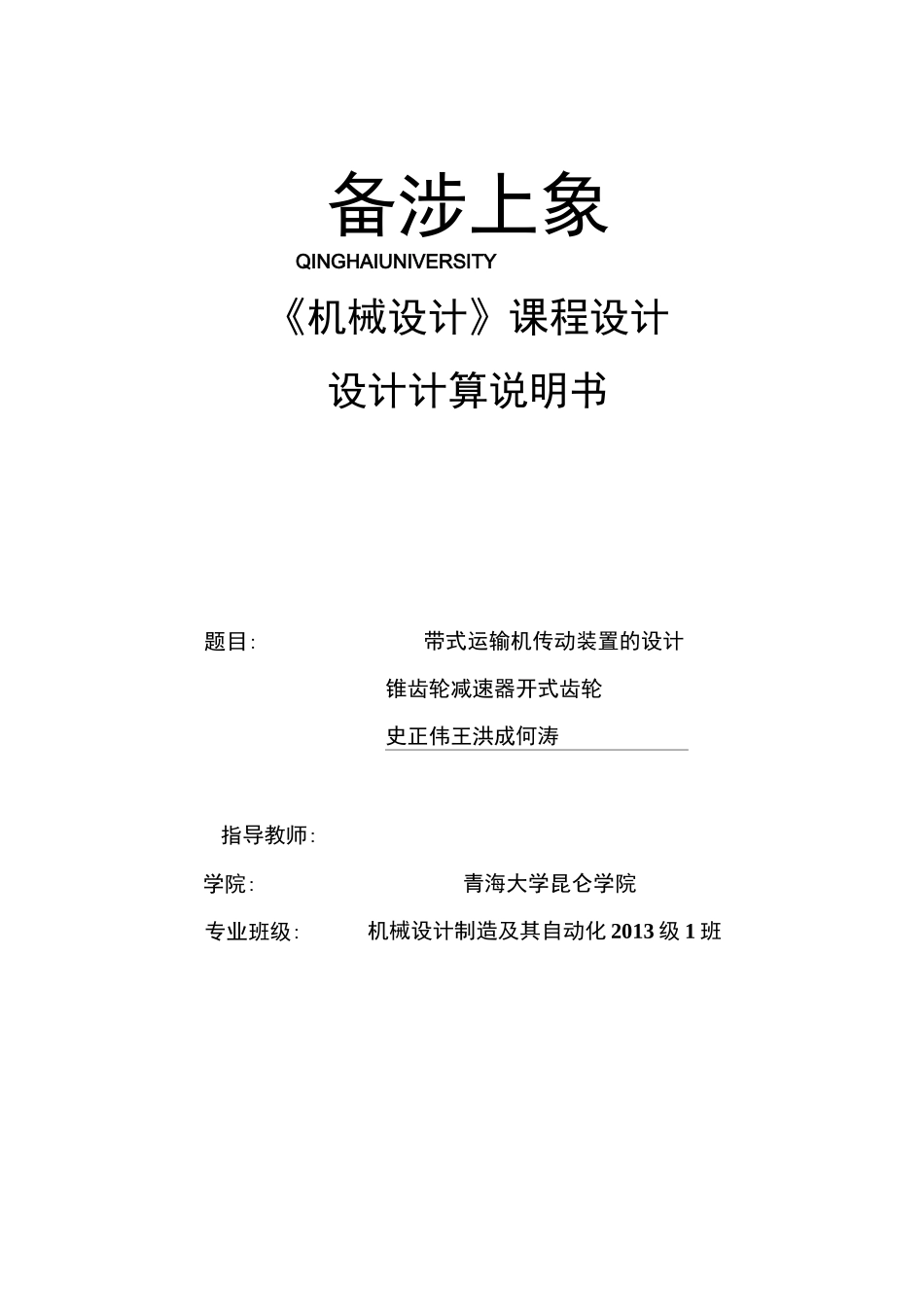

备涉上象QINGHAIUNIVERSITY《机械设计》课程设计设计计算说明书题目:带式运输机传动装置的设计锥齿轮减速器开式齿轮史正伟王洪成何涛指导教师:学院:专业班级:青海大学昆仑学院机械设计制造及其自动化 2013 级 1 班一、设计任务书1、设计题目:带式运输机传动装置设计锥齿轮减速器一一开式齿轮2、已知条件：（1）工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度 35°C；（2）使用折旧期：8 年；（3）检修间隔期：四年一次大修，两年一次中修，半年一次小修；（4）动力来源：电力，三相交流，电压 380/220V；（5）运输带速度允许误差：±5%；（6）制造条件及生产批量：一般机械厂制造，小批量生产。3、设计数据：、、、、、题参号数、、、12345运输带工作拉力 F/N15002200230025002800运输带工作速度 v/（m/s）1.11.11.11.11.4卷筒直径 D/mm2202403004003504、传动方案:编号万案编号万案A带一一单级斜齿圆柱齿轮减速器D二级同轴式圆柱齿轮减速器B锥齿轮减速器开式齿轮E单级蜗杆减速器C二级展开式圆柱齿轮减速器5、设计内容（1）按照给定的原始设计数据（编号）4 和传动方案（编号）B 设计减速器装置（传动方案简图如图 1-1 所示），并完成设计说明说明书一份；图 1-1图 1-1所兀 x40卷筒传动效率 n 二 0.96传动装置的总效率 na 应为组成传动装置的各部分运动副效率之乘积，即：n=0.984x0.992x0.96x0.94=0.79aFv2500x1.1「ap 二二二 3.481KWd1000n1000x0.79a3、确定电动机转速60x1000v60x1000x1.1卷筒轴工作转速为 n 二二二 52.458rmin兀 D—"■查表 12-1(P167)可得：一级圆锥齿轮减速器传动比 i=2~3，1一级开式齿轮传动比 i'二 3~8，则总传动比合理范围为 i'=6~21，2a故电动机转速的可选范围为n'=i'•n=(6~21)x52.458=315.287~1839.18r:：min 可选用daY100L2-4 型电动机，具体参数如下：型号额定功率KW满载转速r/min\质量/kgY112M-4414402.22.343(二)、确定传动装置的总传动比和分配传动比1、总传动比由选定的的电动机满载转速和工作机主动轴转速n 可得传动装置的总传动比为电动机型号为 Y100L2-4，满载转速=1440r/m，且工作机主动轴转速 n=52.458r/min，则由上面公式(1)可得:i 二竺二 27.451a52.4582、分配传动比总传动比为各级传动比的乘积，即错误!未指定书签。i 二 ii…i 错误!未指定a12n书签。(2)设、分别为圆锥齿轮的传动比和圆柱齿轮的传动比，在圆锥齿轮减速器的传动...
