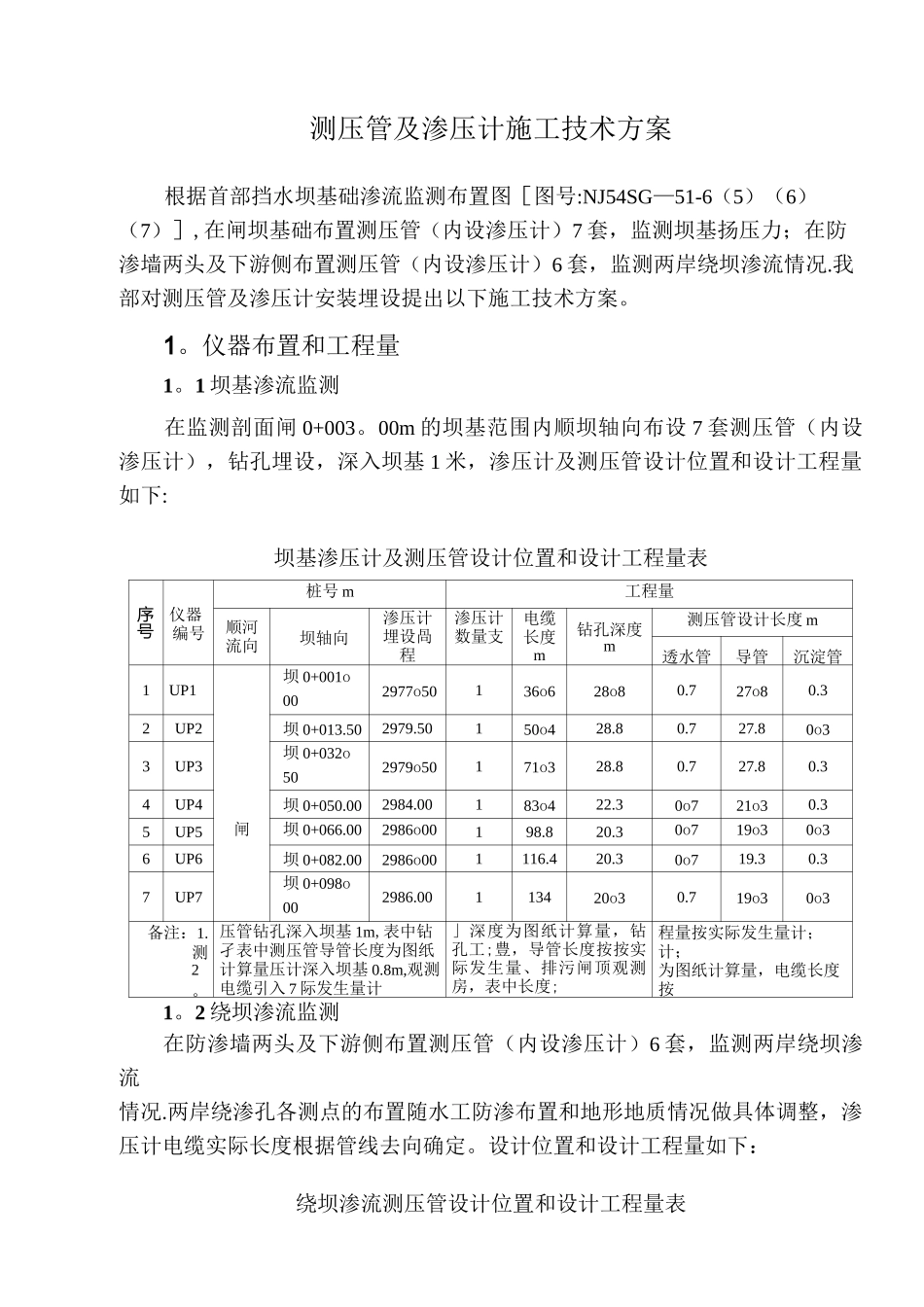

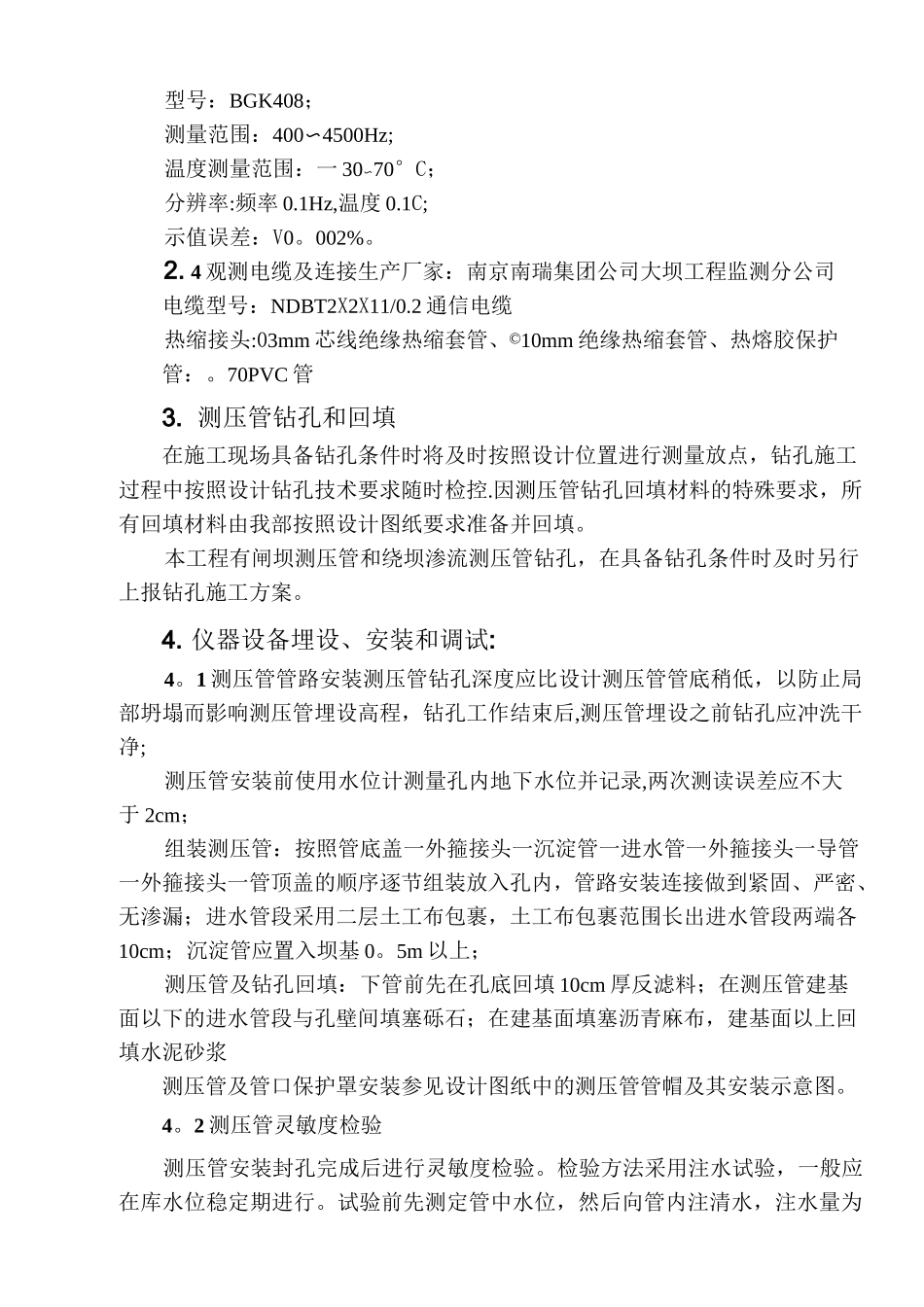

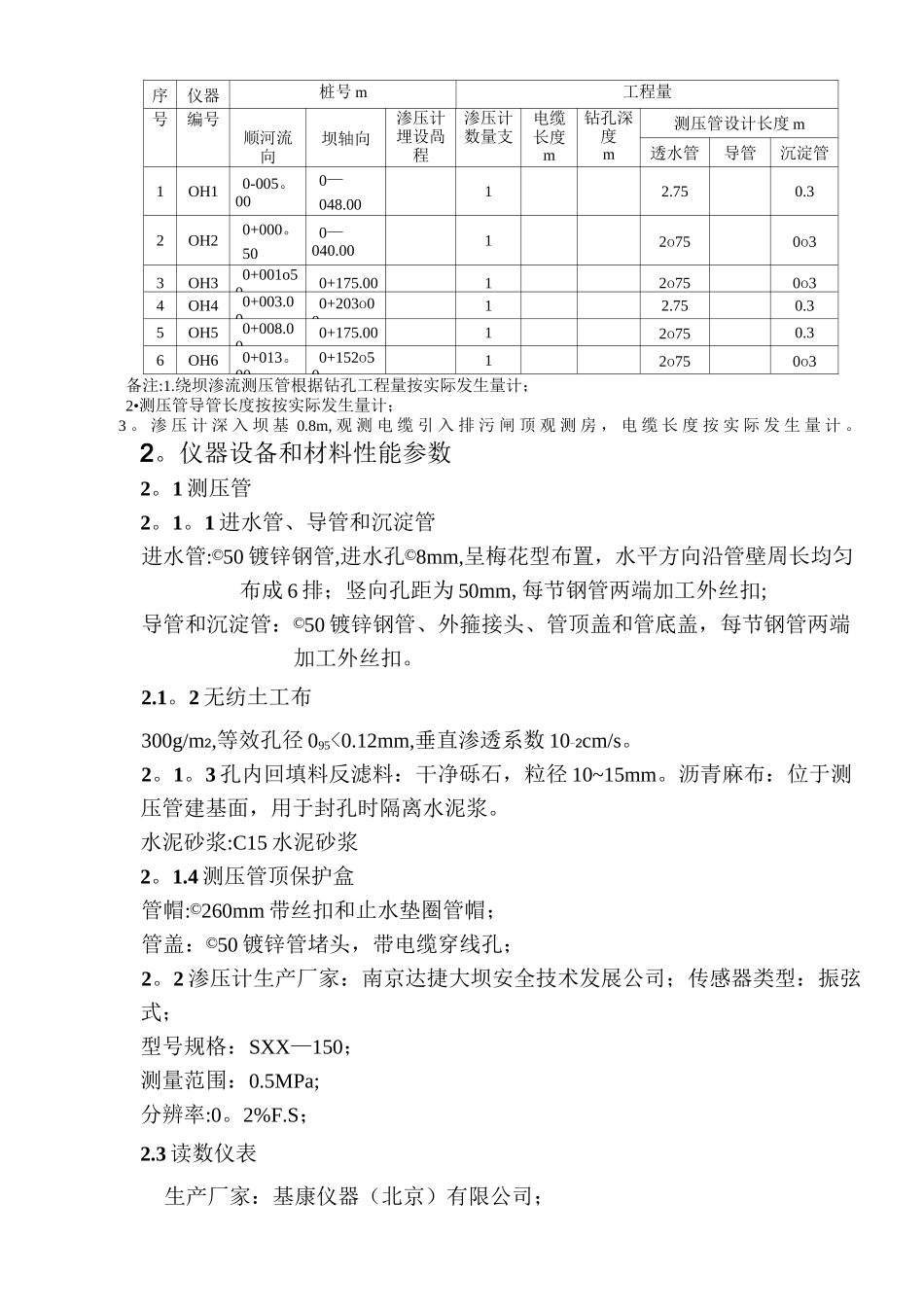

测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图［图号:NJ54SG—51-6（5）（6）（7）］,在闸坝基础布置测压管（内设渗压计）7 套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6 套，监测两岸绕坝渗流情况.我部对测压管及渗压计安装埋设提出以下施工技术方案。1。仪器布置和工程量1。1 坝基渗流监测在监测剖面闸 0+003。00m 的坝基范围内顺坝轴向布设 7 套测压管（内设渗压计），钻孔埋设，深入坝基 1 米，渗压计及测压管设计位置和设计工程量如下:坝基渗压计及测压管设计位置和设计工程量表序号仪器编号桩号 m工程量顺河流向坝轴向渗压计埋设咼程渗压计数量支电缆长度m钻孔深度m测压管设计长度 m透水管导管沉淀管1UP1坝 0+001o002977o50136o628o80.727o80.32UP2坝 0+013.502979.50150o428.80.727.80o33UP3坝 0+032o502979o50171o328.80.727.80.34UP4坝 0+050.002984.00183o422.30o721o30.35UP5闸坝 0+066.002986o00198.820.30o719o30o36UP6坝 0+082.002986o001116.420.30o719.30.37UP7坝 0+098o002986.00113420o30.719o30o3备注：1.测2。压管钻孔深入坝基 1m,表中钻孑表中测压管导管长度为图纸计算量压计深入坝基 0.8m,观测电缆引入 7 际发生量计」深度为图纸计算量，钻孔工;豊，导管长度按按实际发生量、排污闸顶观测房，表中长度;程量按实际发生量计；计；为图纸计算量，电缆长度按1。2 绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6 套，监测两岸绕坝渗流情况.两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表序仪器桩号 m工程量号编号顺河流向坝轴向渗压计埋设咼程渗压计数量支电缆长度m钻孔深度m测压管设计长度 m透水管导管沉淀管1OH10-005。000—048.0012.750.32OH20+000。500—040.0012o750o33OH30+001o500+175.0012o750o34OH40+003.000+203o0012.750.35OH50+008.000+175.0012o750.36OH60+013。000+152o5012o750o3备注:1.绕坝渗流测压管根据钻孔工程量按实际发生量计；2•测压管导管长度按按实际发生量计；3 。 渗 压 计 深 入 坝 基 0.8m, 观 测 电 缆 引 入 排 污 闸 顶 观 测 房 ， 电 缆 长 度 按 实 际 发 生 量 计 。2。仪器设备和材料性能参数2。1 测压管2。1。1 进水管、导管和沉淀管进水管:...
