电容式触摸传感器触摸屏的实现原理

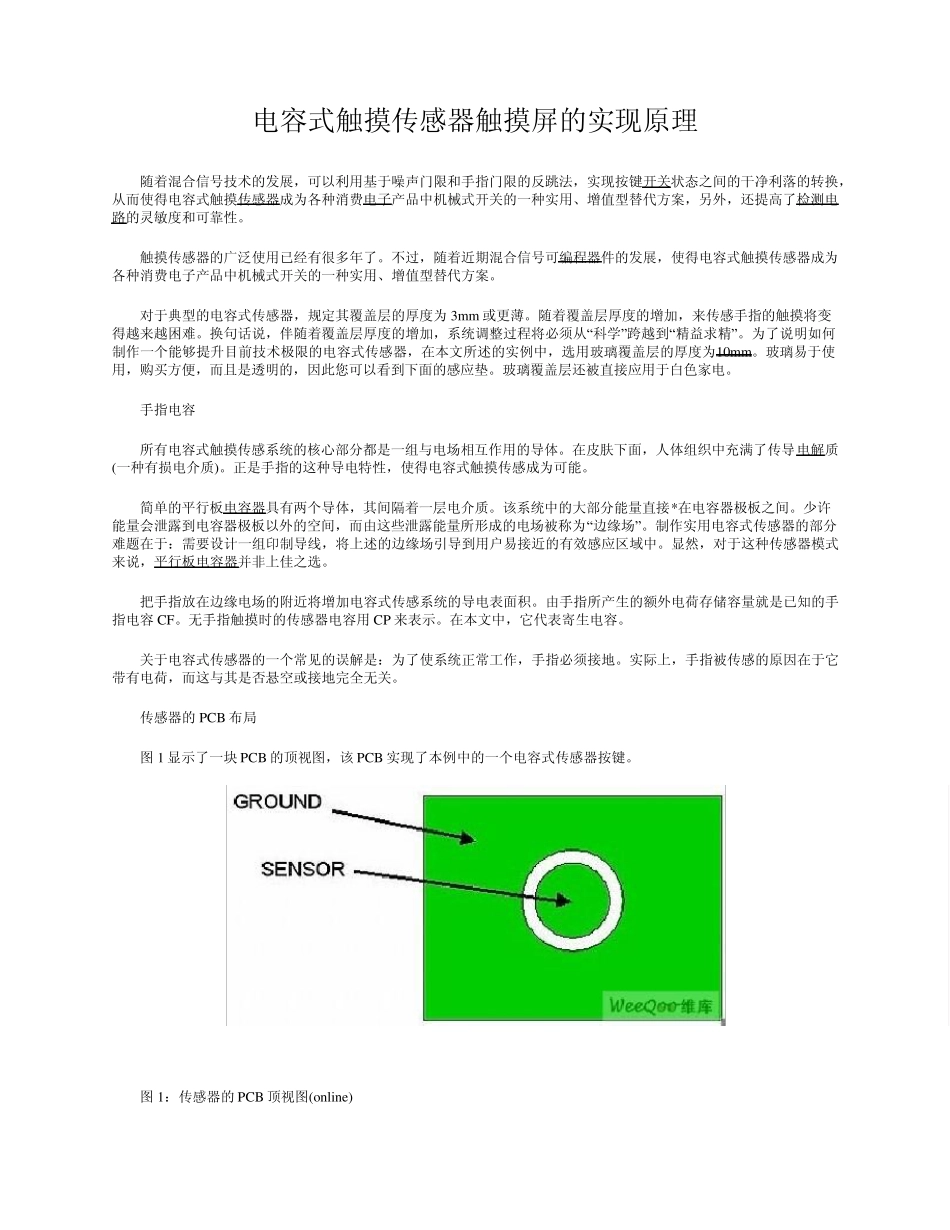

电容式触摸传感器触摸屏的实现原理 随着混合信号技术的发展，可以利用基于噪声门限和手指门限的反跳法，实现按键开关状态之间的干净利落的转换，从而使得电容式触摸传感器成为各种消费电子产品中机械式开关的一种实用、增值型替代方案，另外，还提高了检测电路的灵敏度和可靠性。 触摸传感器的广泛使用已经有很多年了。不过，随着近期混合信号可编程器件的发展，使得电容式触摸传感器成为各种消费电子产品中机械式开关的一种实用、增值型替代方案。 对于典型的电容式传感器，规定其覆盖层的厚度为3mm 或更薄。随着覆盖层厚度的增加，来传感手指的触摸将变得越来越困难。换句话说，伴随着覆盖层厚度的增加，系统调整过程将必须从“科学”跨越到“精益求精”。为了说明如何制作一个能够提升目前技术极限的电容式传感器，在本文所述的实例中，选用玻璃覆盖层的厚度为10mm。玻璃易于使用，购买方便，而且是透明的，因此您可以看到下面的感应垫。玻璃覆盖层还被直接应用于白色家电。 手指电容 所有电容式触摸传感系统的核心部分都是一组与电场相互作用的导体。在皮肤下面，人体组织中充满了传导电解质(一种有损电介质)。正是手指的这种导电特性，使得电容式触摸传感成为可能。 简单的平行板电容器具有两个导体，其间隔着一层电介质。该系统中的大部分能量直接*在电容器极板之间。少许能量会泄露到电容器极板以外的空间，而由这些泄露能量所形成的电场被称为“边缘场”。制作实用电容式传感器的部分难题在于：需要设计一组印制导线，将上述的边缘场引导到用户易接近的有效感应区域中。显然，对于这种传感器模式来说，平行板电容器并非上佳之选。 把手指放在边缘电场的附近将增加电容式传感系统的导电表面积。由手指所产生的额外电荷存储容量就是已知的手指电容CF。无手指触摸时的传感器电容用CP 来表示。在本文中，它代表寄生电容。 关于电容式传感器的一个常见的误解是：为了使系统正常工作，手指必须接地。实际上，手指被传感的原因在于它带有电荷，而这与其是否悬空或接地完全无关。 传感器的PCB 布局 图 1 显示了一块 PCB 的顶视图，该 PCB 实现了本例中的一个电容式传感器按键。 图 1：传感器的PCB 顶视图(online) 该按键的直径为 10mm，这是一个成人指尖的平均尺寸。为该演示电路而组装的 PCB 包含 4 个按键，它们的中心相隔 20mm。如图 1 中所示，接地平面也位于顶层。金属感应垫和接地平面之间设置了一个均匀的隔...
