电容降压电源原理和计算公式

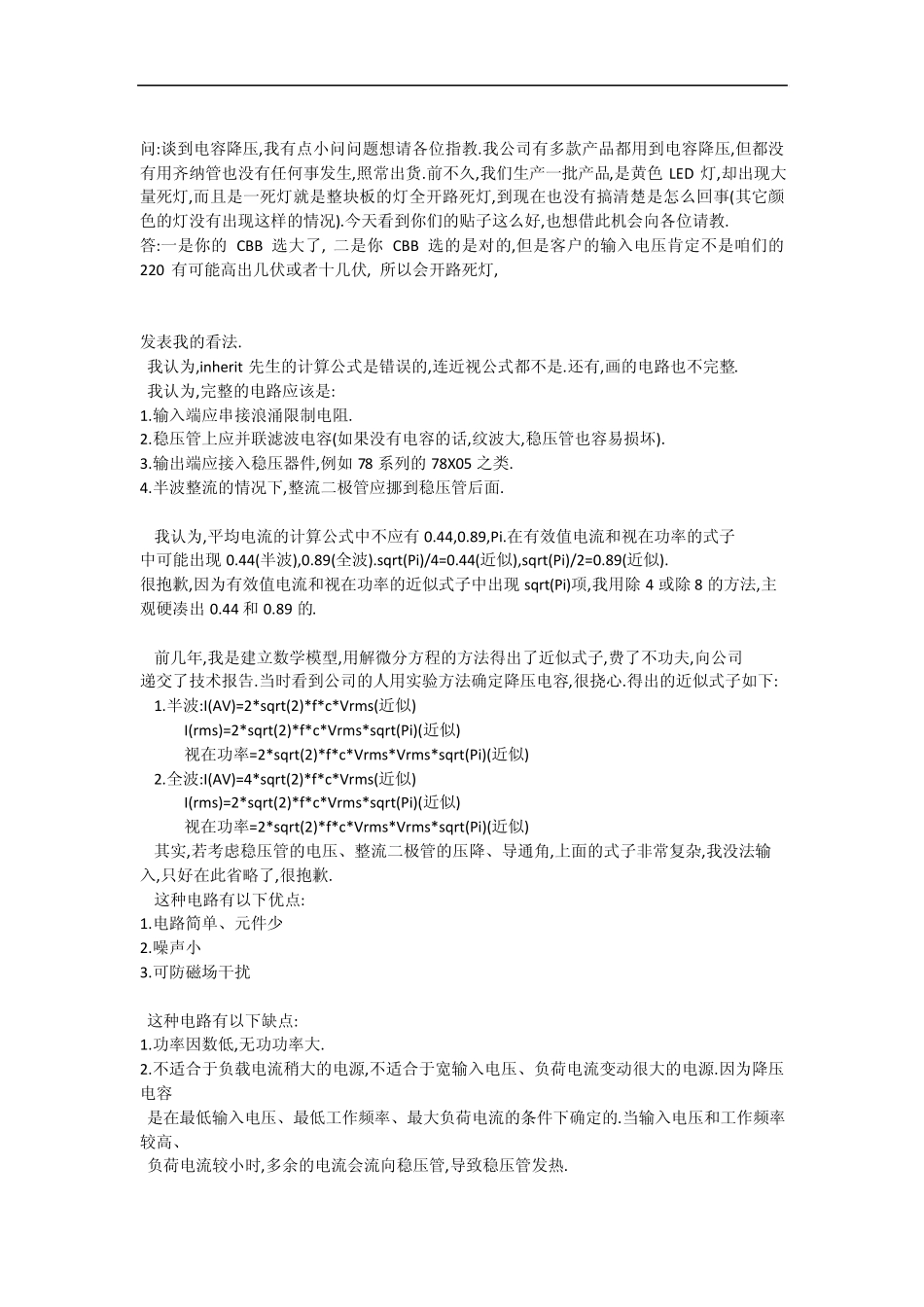

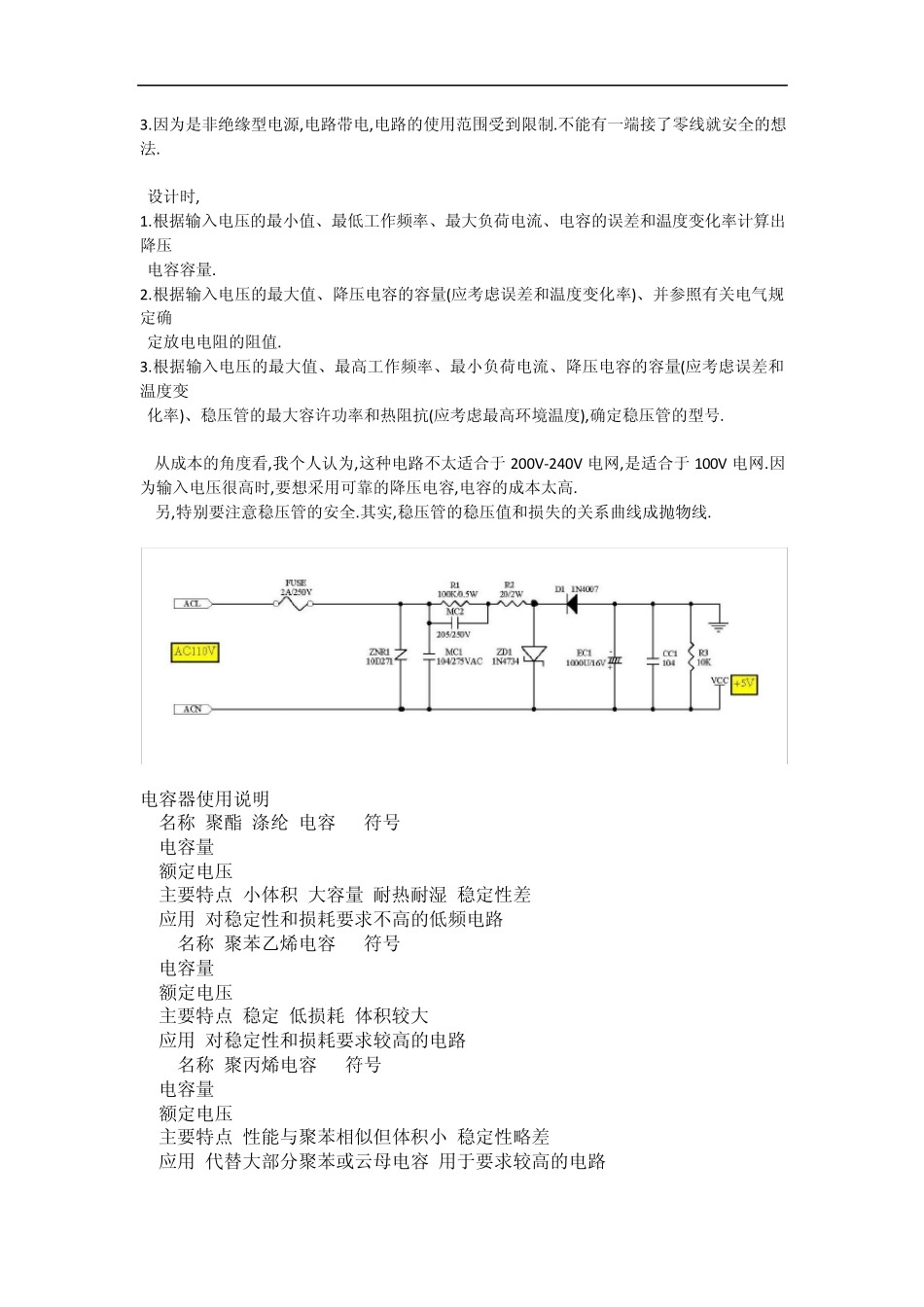

电容降压电源原理和计算公式 这一类的电路通常用于低成本取得非隔离的小电流电源.它的输出电压通常可在几伏到三几十伏,取决于所使用的齐纳稳压管.所能提供的电流大小正比于限流电容容量.采用半波整流时,每微法电容可得到电流(平均值)为:(国际标准单位) I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C =30000*0.000001=0.03A=30mA 如果采用全波整流可得到双倍的电流(平均值)为: I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C =60000*0.000001=0.06A=60mA 一般地,此类电路全波整流虽电流稍大,但是因为浮地,稳定性和安全性要比半波整流型更差,所以用的更少. 使用这种电路时,需要注意以下事项: 1、未和220V 交流高压隔离,请注意安全,严防触电! 2、限流电容须接于火线,耐压要足够大(大于400V),并加串防浪涌冲击兼保险电阻和并放电电阻. 3、注意齐纳管功耗,严禁齐纳管断开运行. C1取值大小应根据负载电流来选择,比如负载电路需要9V工作电压,负载平均电流为75毫安,由于Id=0.62C1,可以算得C1=1.2uF.考虑到稳压管DZ1 的损耗,C1 可以取1.5uF,此时电源实际提供的电流为Id=93 毫安. 稳压管的稳压值应等于负载电路的工作电压,其稳定电流的选择也非常重要.由于电容降压电源提供的的是恒定电流,近似为恒流源,因此一般不怕负载短路,但是当负载完全开路时,R2(串在整流电路后,做限流)及 DZ1 回路中将通过全部的93 毫安电流,所以DZ1 的最大稳定电流应该取100 毫安为宜.由于RL 与 DZ1 并联,在保证 RL 取用75 毫安工作电流的同时,尚有 18 毫安电流通过 DZ1,所以其最小稳定电流不得大于18 毫安,否则将失去稳压作用. 电工原理:整流后的直流电流平均值Id,与交流电平均值I 的关系为Id=V/XC1.C1 以uF 为单位,则 Id 为毫安单位 问:谈到电容降压,我有点小问问题想请各位指教.我公司有多款产品都用到电容降压,但都没有用齐纳管也没有任何事发生,照常出货.前不久,我们生产一批产品,是黄色 LED 灯,却出现大量死灯,而且是一死灯就是整块板的灯全开路死灯,到现在也没有搞清楚是怎么回事(其它颜色的灯没有出现这样的情况).今天看到你们的贴子这么好,也想借此机会向各位请教. 答:一是你的 CBB 选大了, 二是你 CBB 选的是对的,但是客户的输入电压肯定不是咱们的220 有可能高出几伏或者十几伏, 所以会开路死灯, 发表我的看法. 我认为,inherit 先生的计算公式是错误的,连近视公式都不是.还有...
