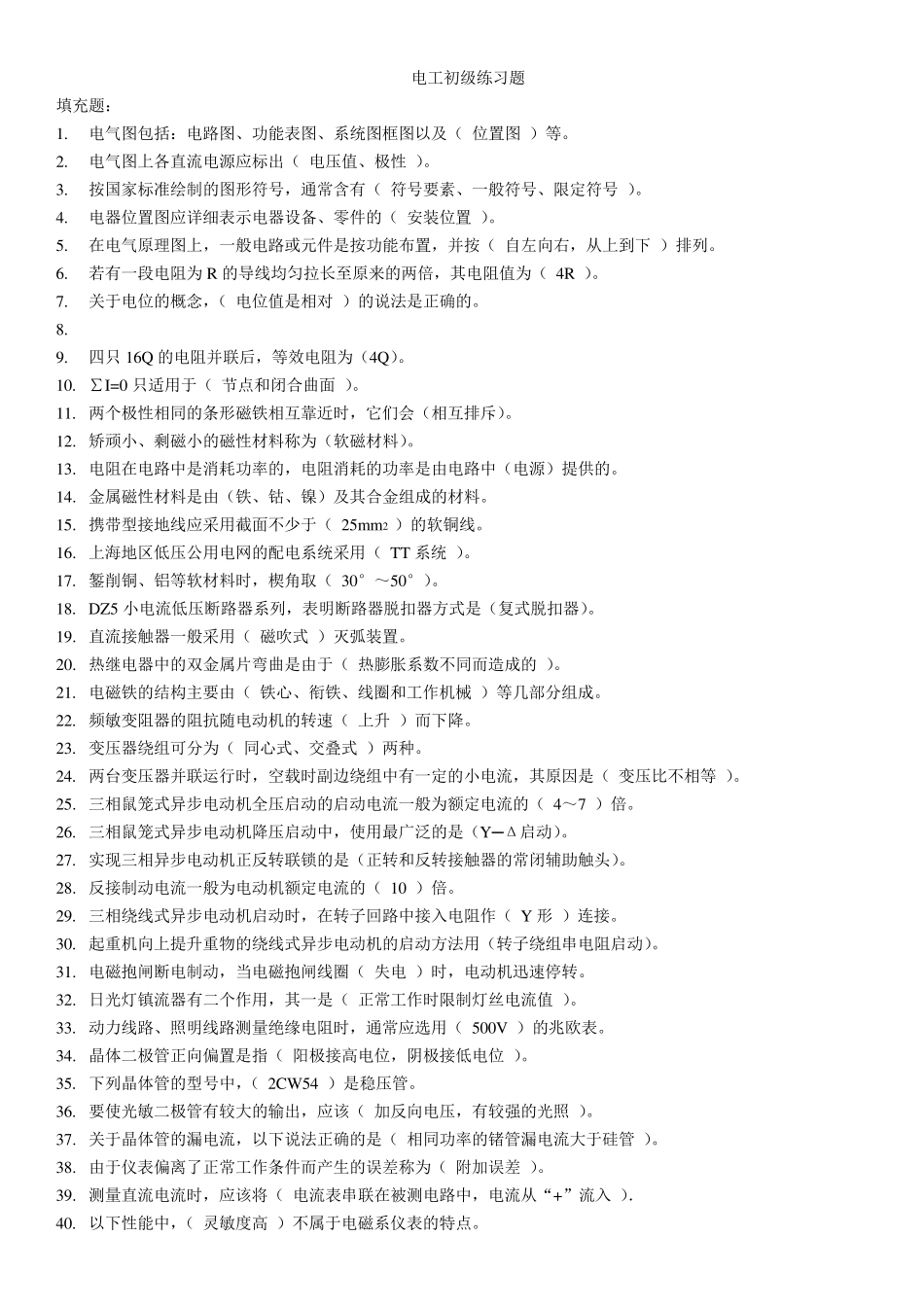

电工初级练习题 填充题： 1. 电气图包括：电路图、功能表图、系统图框图以及（ 位置图 ）等。 2. 电气图上各直流电源应标出（ 电压值、极性 ）。 3. 按国家标准绘制的图形符号，通常含有（ 符号要素、一般符号、限定符号 ）。 4. 电器位置图应详细表示电器设备、零件的（ 安装位置 ）。 5. 在电气原理图上，一般电路或元件是按功能布置，并按（ 自左向右，从上到下 ）排列。 6. 若有一段电阻为 R 的导线均匀拉长至原来的两倍，其电阻值为（ 4R ）。 7. 关于电位的概念，（ 电位值是相对 ）的说法是正确的。 8. 9. 四只 16Q 的电阻并联后，等效电阻为（4Q）。 10. ∑I=0 只适用于（ 节点和闭合曲面 ）。 11. 两个极性相同的条形磁铁相互靠近时，它们会（相互排斥）。 12. 矫顽小、剩磁小的磁性材料称为（软磁材料）。 13. 电阻在电路中是消耗功率的，电阻消耗的功率是由电路中（电源）提供的。 14. 金属磁性材料是由（铁、钴、镍）及其合金组成的材料。 15. 携带型接地线应采用截面不少于（ 25m m 2 ）的软铜线。 16. 上海地区低压公用电网的配电系统采用（ TT 系统 ）。 17. 錾削铜、铝等软材料时，楔角取（ 30°～50°）。 18. DZ5 小电流低压断路器系列，表明断路器脱扣器方式是（复式脱扣器）。 19. 直流接触器一般采用（ 磁吹式 ）灭弧装置。 20. 热继电器中的双金属片弯曲是由于（ 热膨胀系数不同而造成的 ）。 21. 电磁铁的结构主要由（ 铁心、衔铁、线圈和工作机械 ）等几部分组成。 22. 频敏变阻器的阻抗随电动机的转速（ 上升 ）而下降。 23. 变压器绕组可分为（ 同心式、交叠式 ）两种。 24. 两台变压器并联运行时，空载时副边绕组中有一定的小电流，其原因是（ 变压比不相等 ）。 25. 三相鼠笼式异步电动机全压启动的启动电流一般为额定电流的（ 4～7 ）倍。 26. 三相鼠笼式异步电动机降压启动中，使用最广泛的是（Y─Δ启动）。 27. 实现三相异步电动机正反转联锁的是（正转和反转接触器的常闭辅助触头）。 28. 反接制动电流一般为电动机额定电流的（ 10 ）倍。 29. 三相绕线式异步电动机启动时，在转子回路中接入电阻作（ Y 形 ）连接。 30. 起重机向上提升重物的绕线式异步电动机的启动方法用（转子绕组串电阻启动）。 31. 电磁抱闸断电制动，当电磁抱闸线圈（ 失电 ）时，电动机迅速停转。 32. 日光灯镇流器...
