电工口诀100条

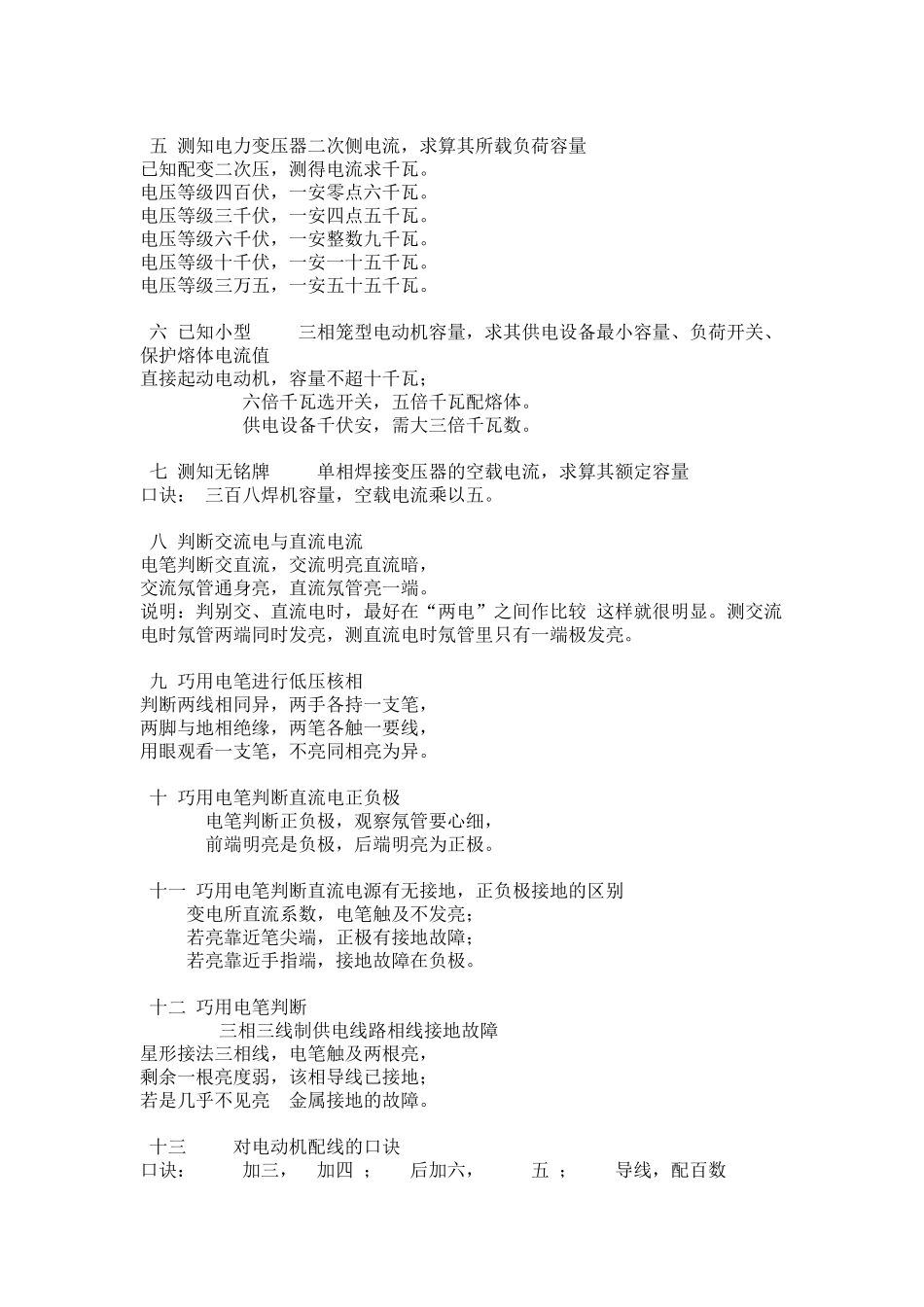

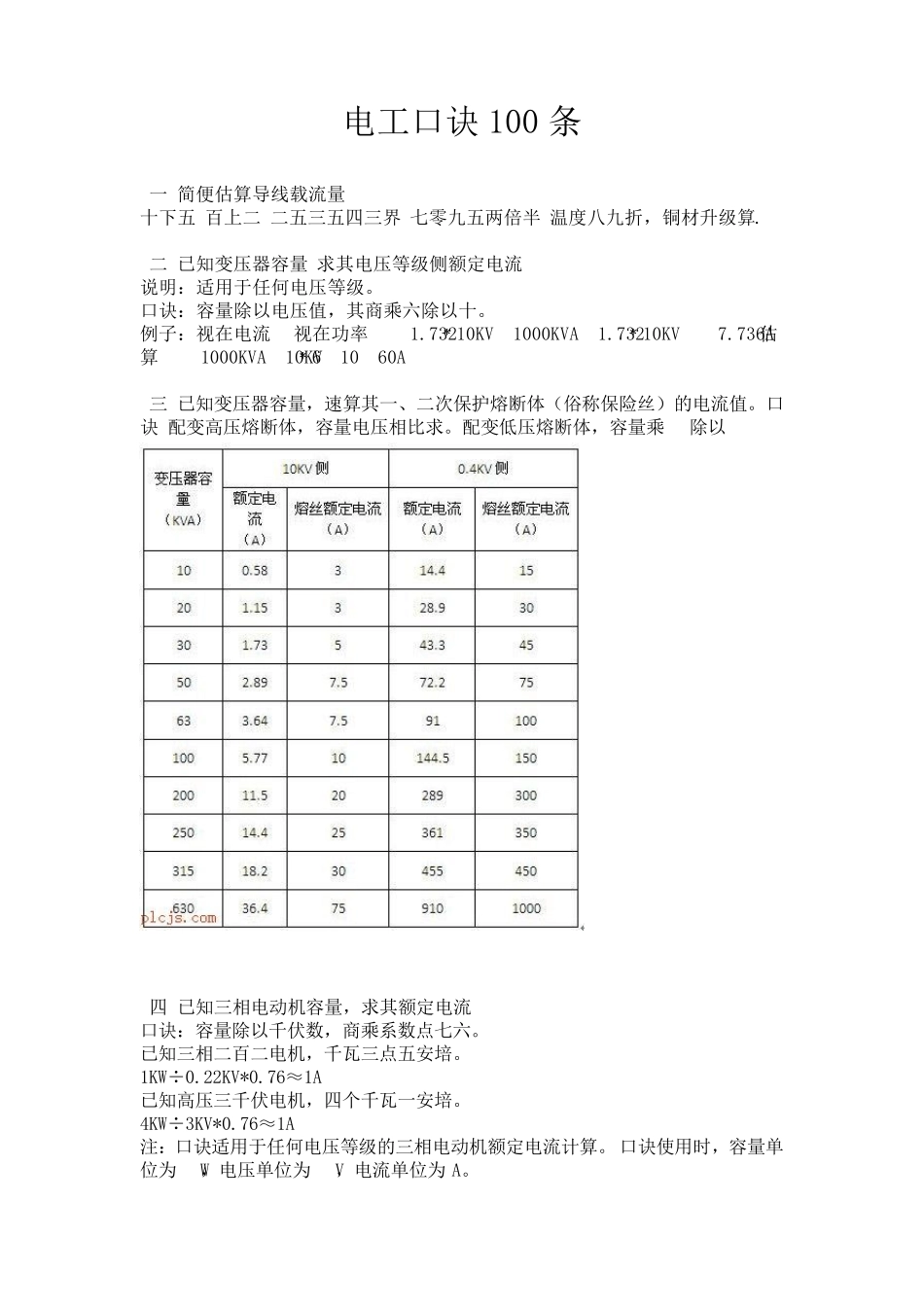

电工口诀100 条 (一)简便估算导线载流量 十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算. (二)已知变压器容量,求其电压等级侧额定电流 说明：适用于任何电压等级。 口诀：容量除以电压值，其商乘六除以十。 例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A估算I=1000KVA/10KV﹡6/10=60A (三)已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。口诀:配变高压熔断体，容量电压相比求。配变低压熔断体，容量乘9除以5 (四)已知三相电动机容量，求其额定电流 口诀：容量除以千伏数，商乘系数点七六。 已知三相二百二电机，千瓦三点五安培。 1KW÷0.22KV*0.76≈1A 已知高压三千伏电机，四个千瓦一安培。 4KW÷3KV*0.76≈1A 注：口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时，容量单位为 kW，电压单位为 kV，电流单位为 A。 (五)测知电力变压器二次侧电流，求算其所载负荷容量 已知配变二次压，测得电流求千瓦。 电压等级四百伏，一安零点六千瓦。 电压等级三千伏，一安四点五千瓦。 电压等级六千伏，一安整数九千瓦。 电压等级十千伏，一安一十五千瓦。 电压等级三万五，一安五十五千瓦。 (六)已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值 直接起动电动机，容量不超十千瓦； 六倍千瓦选开关，五倍千瓦配熔体。 供电设备千伏安，需大三倍千瓦数。 (七)测知无铭牌380V单相焊接变压器的空载电流，求算其额定容量 口诀： 三百八焊机容量，空载电流乘以五。 (八)判断交流电与直流电流 电笔判断交直流，交流明亮直流暗， 交流氖管通身亮，直流氖管亮一端。 说明：判别交、直流电时，最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。 (九)巧用电笔进行低压核相 判断两线相同异，两手各持一支笔， 两脚与地相绝缘，两笔各触一要线， 用眼观看一支笔，不亮同相亮为异。 (十)巧用电笔判断直流电正负极 电笔判断正负极，观察氖管要心细， 前端明亮是负极，后端明亮为正极。 (十一)巧用电笔判断直流电源有无接地，正负极接地的区别 变电所直流系数，电笔触及不发亮； 若亮靠近笔尖端，正极有接地故障； 若亮靠近手指端，接地故障在负极。 (十二)巧用电笔判断 380/220V三相三线制供电线路相线接地故障 星形接法三相线，电笔触及两根亮， ...
