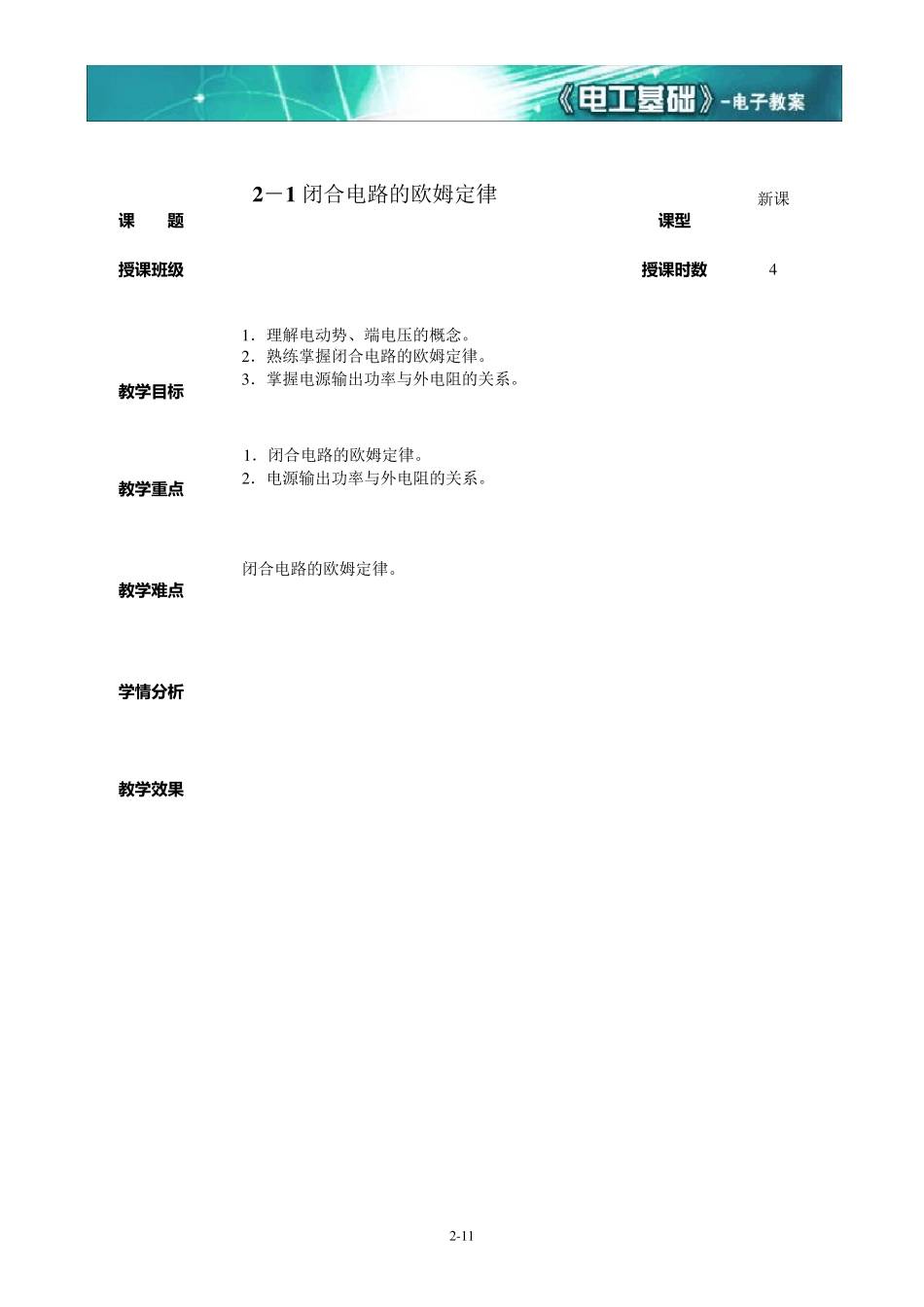

2 -1 1 课 题 2 －1 闭合电路的欧姆定律 课 型 新课 授 课 班 级 授 课 时 数 4 教 学 目 标 1 ．理解电动势、端电压的概念。 2 ．熟练掌握闭合电路的欧姆定律。 3 ．掌握电源输出功率与外电阻的关系。 教 学 重 点 1 ．闭合电路的欧姆定律。 2 ．电源输出功率与外电阻的关系。 教 学 难 点 闭合电路的欧姆定律。 学 情 分析 教 学 效果 2-12 新 课 教 后记 第一节 闭合电路的欧姆定律 一、电动势 1．电源的电动势等于电源没有接入电路时两极间的电压。用符号E 表示。 2．单位：伏特（V ） 注意点： (1)电动势由电源本身决定，与外电路无关。 (2）电动势的规定方向：自负极通过电源内部到正极的方向。 二、闭合电路的欧姆定律 1．复习部分电路的欧姆定律 I RU 2．闭合电路欧姆定律的推导 (1) 电路 (2) 推导 设 t时间内有电荷量 q 通过闭合电路的横截面。电源内部，非静电力把 q 从负极移到正极所做的功 W Eq EIt，电流通过 R 和 R0 时电能转化为热能 2-13 QI2RtI2R0t 因为 WQ 所以 EItI2RtI2R0t EIRIR0 或I0RRE (3）闭合电路欧姆定律 闭合电路内的电流，与电源电动势成正比，与整个电路的电阻成反比。其中，外电路上的电压降（端电压） UIREIR0 内电路上的电压降 UIR0 电动势等于内、外电路压降之和 EIRIR0UU 例 1 ：如上图，若电动势E24V ，内阻R04，负载电阻R20，试求：（1）电路中的电流；（2）电源的端电压；（3）负载上的电压降；（4）电源内阻上的电压降。 例 2 ：电源电动势为1.5V ，内电阻为0.12，外电路电阻为1.38，求电路中的电流和端电压。 例 3 ：电动势为3.6V 的电源，与8 的电阻接成闭合电路，电源两极间的电压为3.2V ，求电源的内电阻。 三、端电压 1．电动势与外电路电阻的变化无关，但电源端电压随负载变化，随着外电阻的增加端电压增加，随着外电阻的减少端电压减小。 证明：I0RRE 当 R 增加时，（RR0）增加，电流I 减小，UEIR0增加；同理可证，当 R 减小时，U 也减小。 2．两种特例： （1）当外电路断开时，R 趋向于无穷大。 I0 ...
