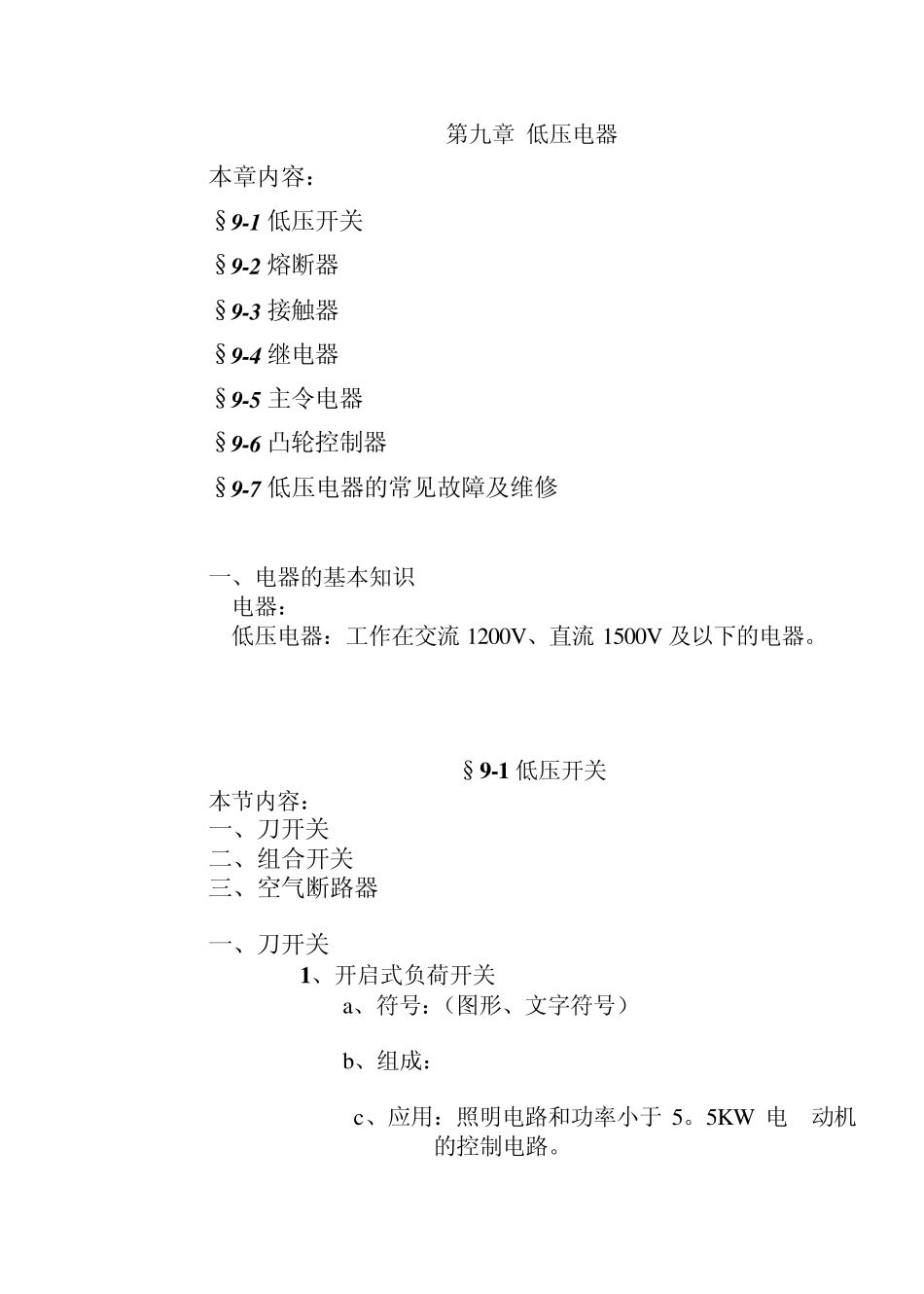

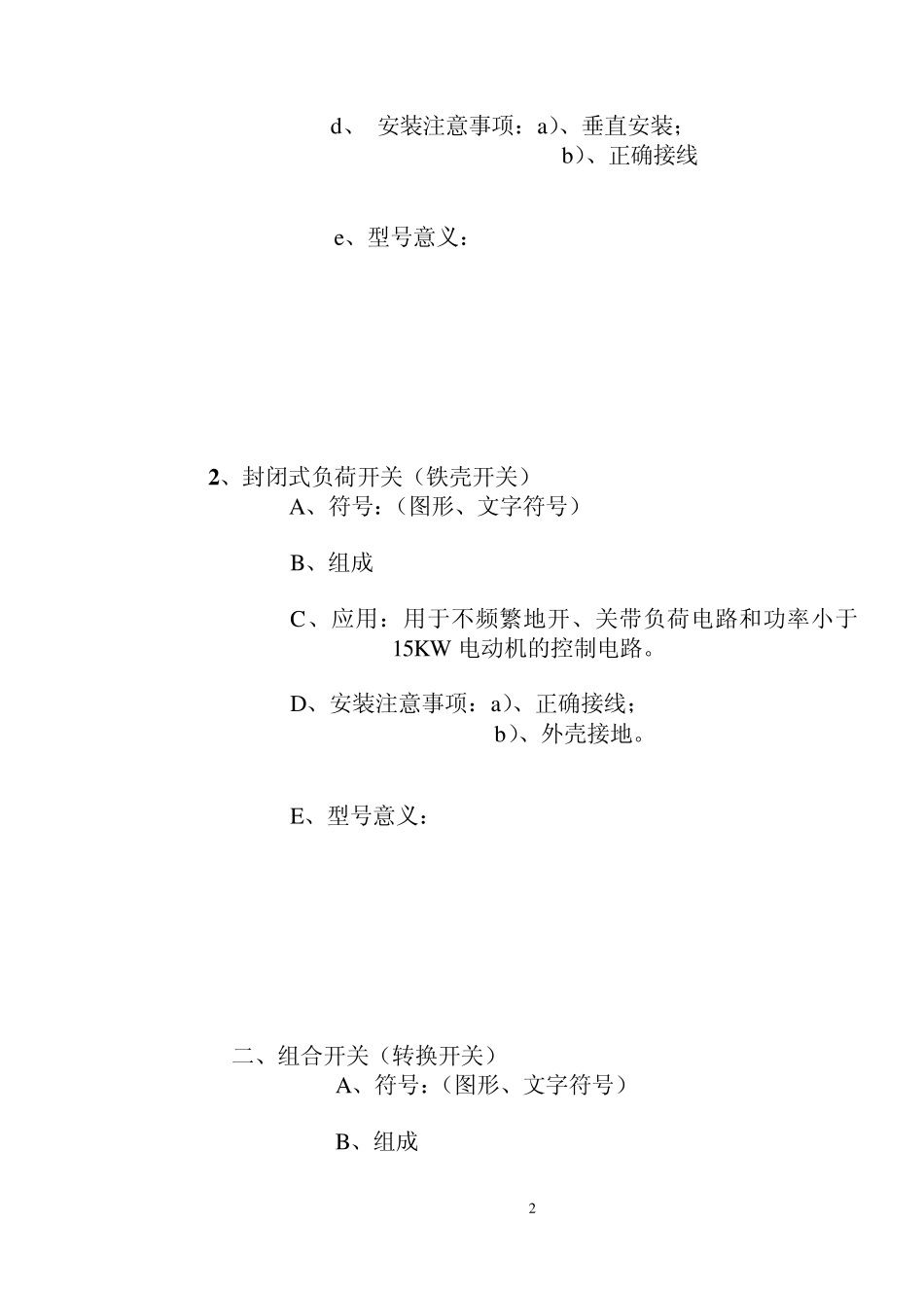

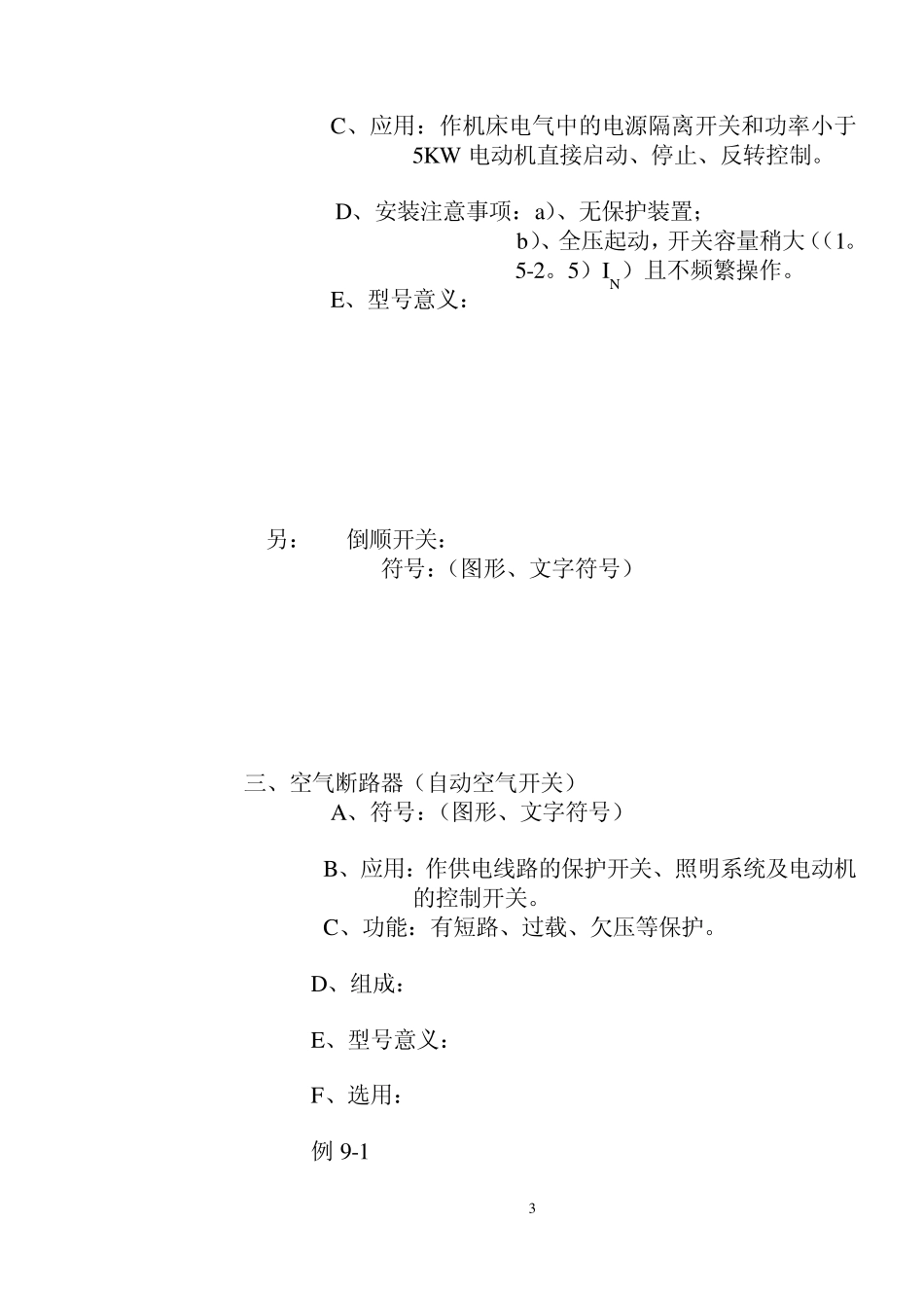

第九章 低压电器 本章内容： §9-1 低压开关 §9-2 熔断器 §9-3 接触器 §9-4 继电器 §9-5 主令电器 §9-6 凸轮控制器 §9-7 低压电器的常见故障及维修 一、电器的基本知识 电器： 低压电器：工作在交流 1200V、直流 1500V 及以下的电器。 §9-1 低压开关 本节内容： 一、刀开关 二、组合开关 三、空气断路器 一、刀开关 1、开启式负荷开关 a、符号：（图形、文字符号） b、组成： c、应用：照明电路和功率小于 5。5KW 电 动机的控制电路。 2 d、 安装注意事项：a）、垂直安装； b）、正确接线 e、型号意义： 2 、封闭式负荷开关（铁壳开关） A、符号：（图形、文字符号） B、组成 C、应用：用于不频繁地开、关带负荷电路和功率小于15KW 电动机的控制电路。 D、安装注意事项：a）、正确接线； b）、外壳接地。 E、型号意义： 二、组合开关（转换开关） A、符号：（图形、文字符号） B、组成 3 C、应用：作机床电气中的电源隔离开关和功率小于5KW 电动机直接启动、停止、反转控制。 D、安装注意事项：a）、无保护装置； b）、全压起动，开关容量稍大（（1。5-2。5）IN）且不频繁操作。 E、型号意义： 另： 倒顺开关： 符号：（图形、文字符号） 三、空气断路器（自动空气开关） A、符号：（图形、文字符号） B、应用：作供电线路的保护开关、照明系统及电动机的控制开关。 C、功能：有短路、过载、欠压等保护。 D、组成： E、型号意义： F、选用： 例 9-1 4 §9-2 熔断器 本节内容： 一、熔断器常用系列产品 二、熔断器的选择 符号：（图形、文字符号） 作用：串在电路中作过载或短路保护。 工作原理：当电路发生过载或短路时，熔断器烧断使设备与电路断开，起到保护作用。 熔断器的的组成：熔管和熔体 熔断器的主要元件：熔体。 熔体材料：1）低熔点铅-锡合金 （小容量线路中） 2）铜、银 （大容量线路中） 熔体的主要技术参数：1）额定电流： 2）熔断电流： I=1.3IN (1h以上) I=1.6IN (1h以内) I=2IN (30-40 秒) I=(8—10)IN (瞬间熔断) 熔管的三个参数：1）额定工作电压 2）额定电流： 3）断流能力 一、熔断器常用系列产品 1 、瓷插式熔断器 2 、螺旋式熔断器 3 、无填料封闭管式熔断器 4 、无填料封闭管式熔断器 5 1 、瓷插式熔断器 A、组成 B、规格： C、适用： 2、螺旋式熔断器 A、组成 B、规格： C、适用： 3、...
