电工必备五孔开关插座接线图如何安装开关讲解非常值得收藏

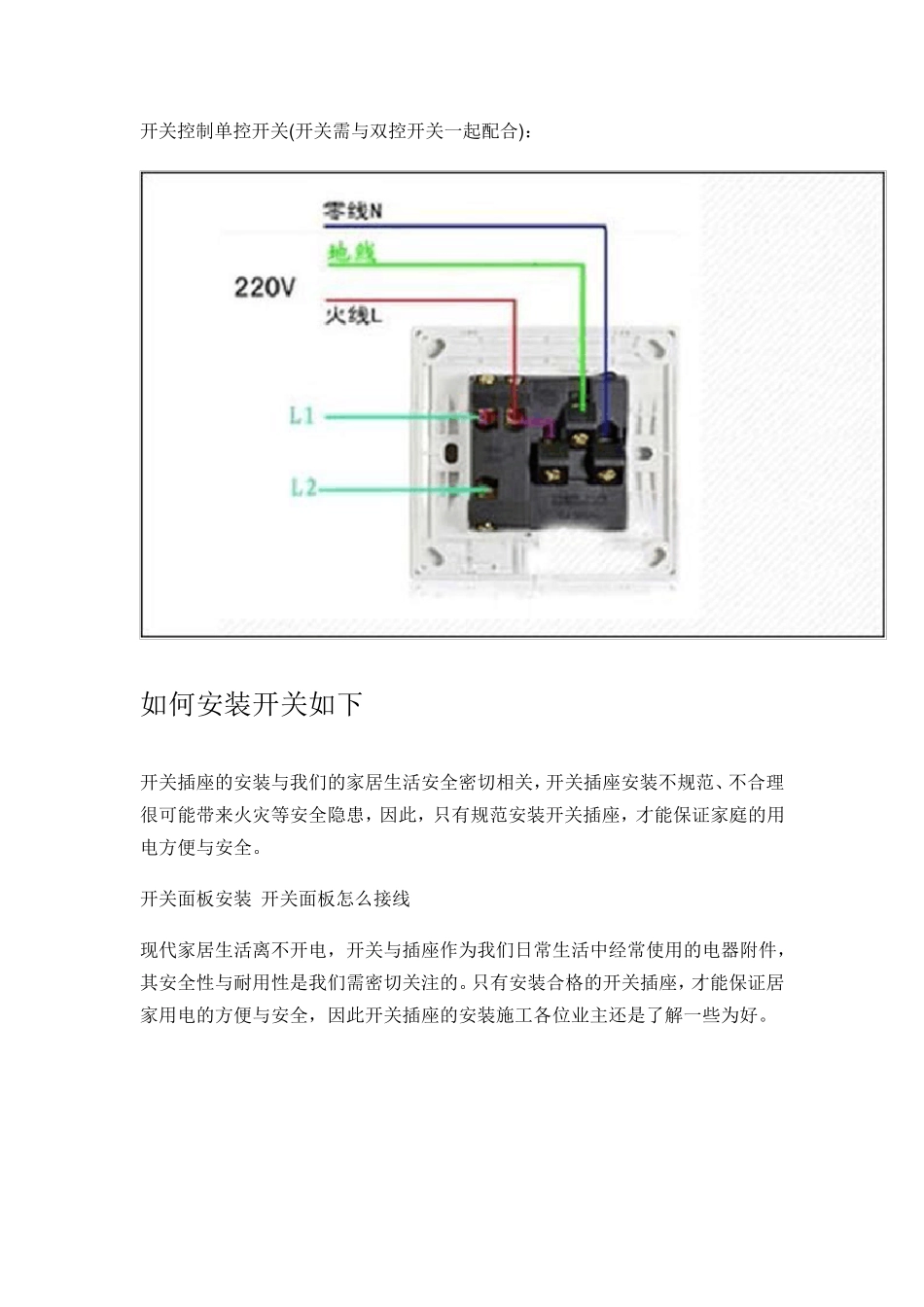

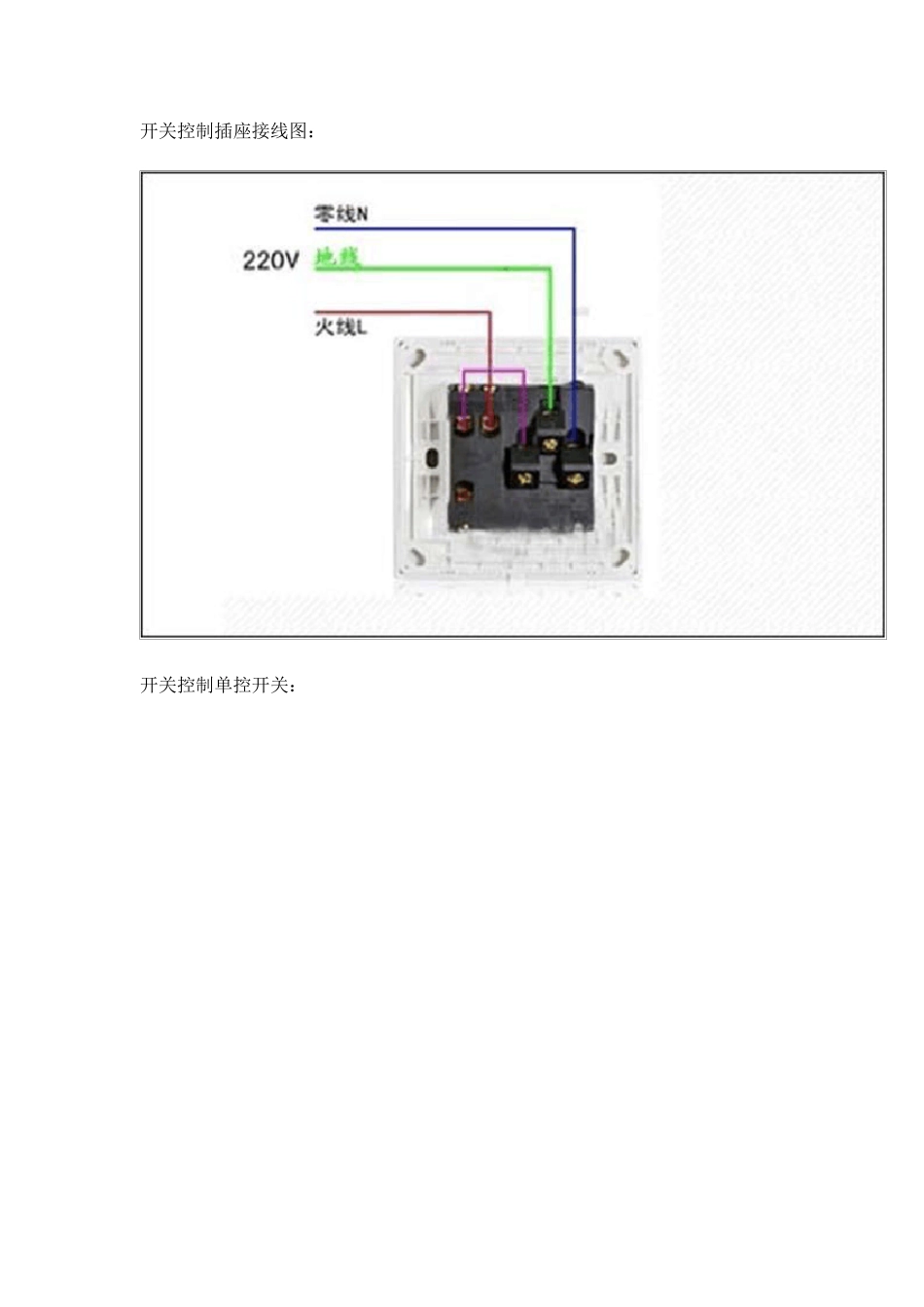

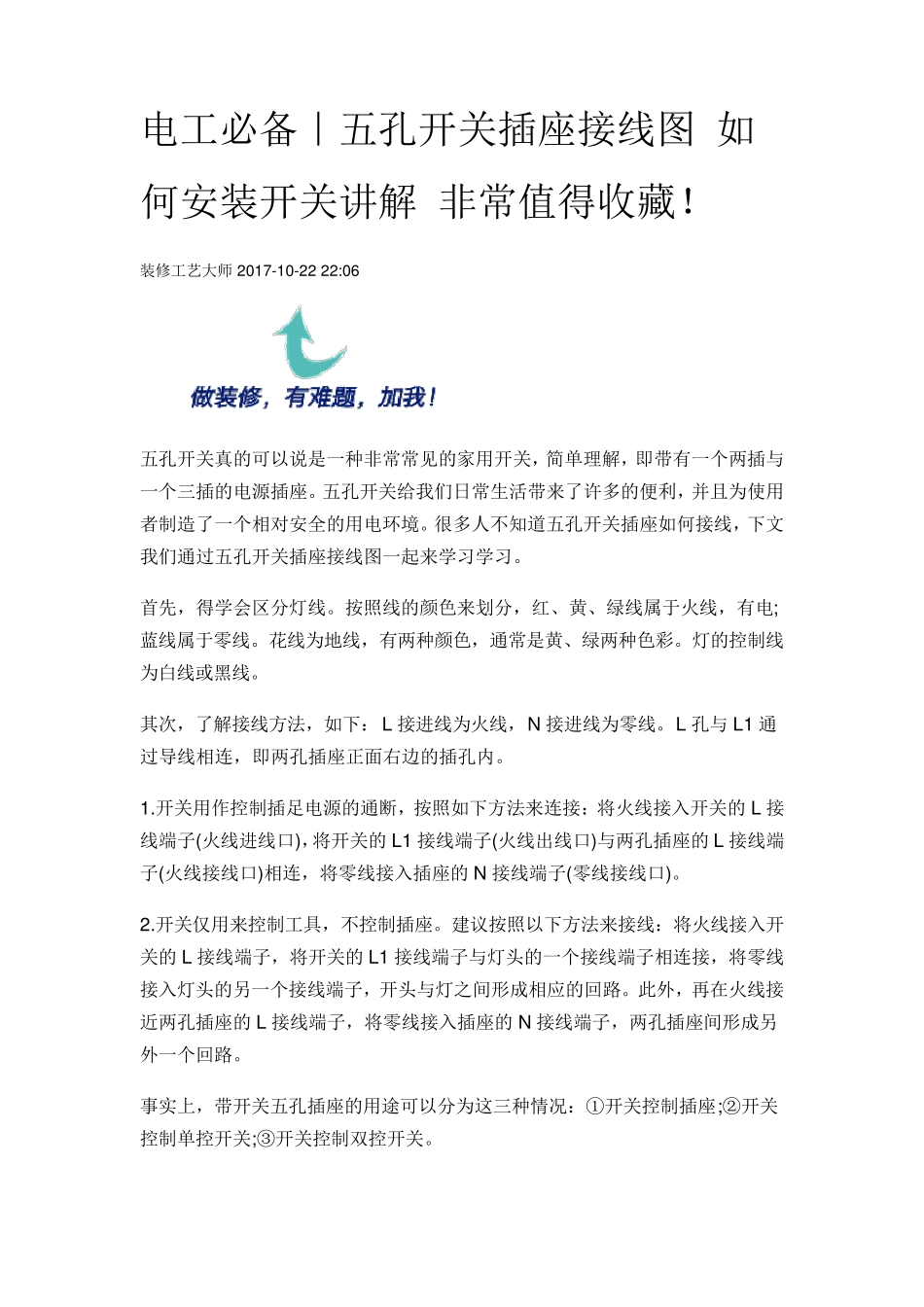

电工必备｜五孔开关插座接线图 如何安装开关讲解 非常值得收藏！ 装修工艺大师 2017-10-22 22:06 五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。 首先，得学会区分灯线。按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。花线为地线，有两种颜色，通常是黄、绿两种色彩。灯的控制线为白线或黑线。 其次，了解接线方法，如下：L 接进线为火线，N 接进线为零线。L 孔与 L1 通过导线相连，即两孔插座正面右边的插孔内。 1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的 L 接线端子(火线进线口)，将开关的 L1 接线端子(火线出线口)与两孔插座的 L 接线端子(火线接线口)相连，将零线接入插座的 N 接线端子(零线接线口)。 2.开关仅用来控制工具，不控制插座。建议按照以下方法来接线：将火线接入开关的 L 接线端子，将开关的 L1 接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。此外，再在火线接近两孔插座的 L 接线端子，将零线接入插座的 N 接线端子，两孔插座间形成另外一个回路。 事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。 开关控制插座接线图： 开关控制单控开关： 开关控制单控开关(开关需与双控开关一起配合)： 如何安装开关如下 开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。 开关面板安装 开关面板怎么接线 现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。 小零件大学问 开关插座安装全攻略 Part1：准备材料与工具 注意安装作业条件 电源开关插座漏电而引起的人体电击、房屋火灾等现象常常发生，损失无可估量。而开关插座出现安全问题，一方面是因为使用了低质量的产品，另一方面可能是因为安装不当造成的。因此为确保...
