电工电子技术第九单元自测练习测验题目与答案

电工电子技术第九单元自测练习测验题目与答案_第1页
1/7
电工电子技术第九单元自测练习测验题目与答案_第2页
2/7
电工电子技术第九单元自测练习测验题目与答案_第3页
3/7

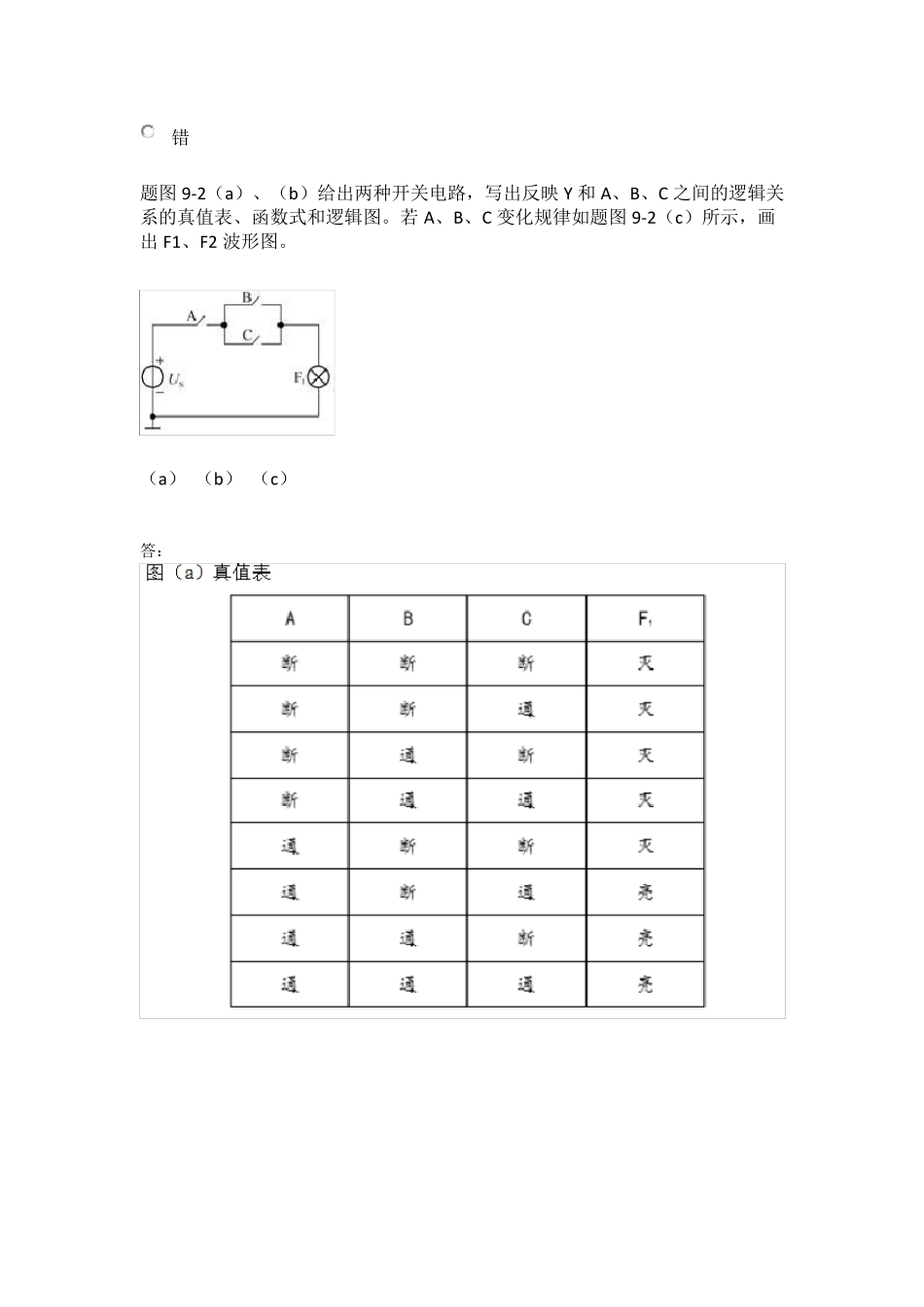

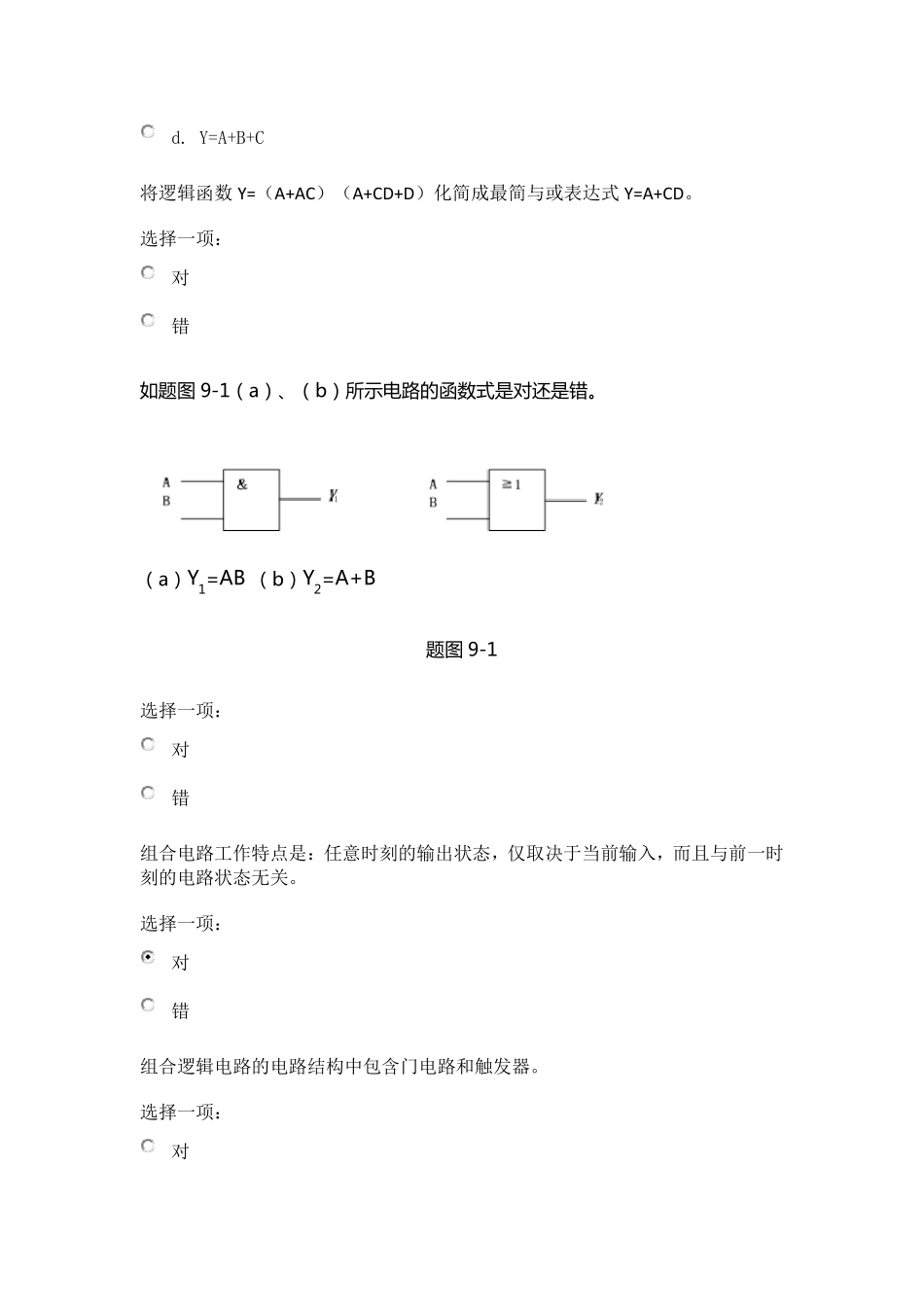

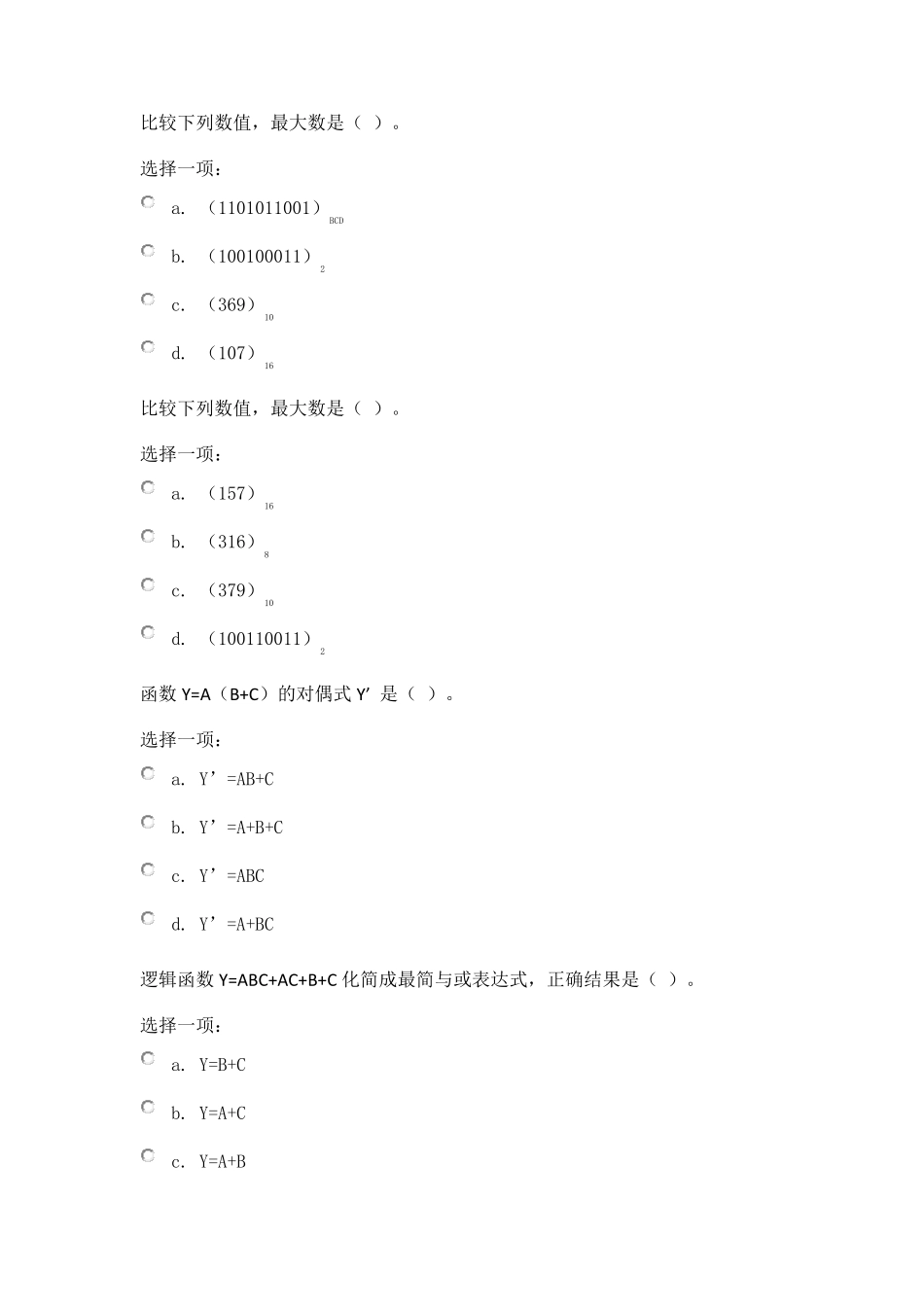

比较下列数值,最大数是( )。 选择一项: a. (1101011001)BCD b. (100100011)2 c. (369)10 d. (107)16 比较下列数值,最大数是( )。 选择一项: a. (157)16 b. (316)8 c. (379)10 d. (100110011)2 函数Y=A(B+C)的对偶式Y’ 是( )。 选择一项: a. Y’=AB+C b. Y’=A+B+C c. Y’=ABC d. Y’=A+BC 逻辑函数Y=ABC+AC+B+C 化简成最简与或表达式,正确结果是( )。 选择一项: a. Y=B+C b. Y=A+C c. Y=A+B d. Y=A+B+C 将逻辑函数Y=(A+AC)(A+CD+D)化简成最简与或表达式Y=A+CD。 选择一项: 对 错 如 题 图 9-1( a) 、( b) 所示电路的函数式是对还是错。 ( a) Y1=AB ( b) Y2=A+B 题 图 9-1 选择一项: 对 错 组合电路工作特点是:任意时刻的输出状态,仅取决于当前输入,而且与前一时刻的电路状态无关。 选择一项: 对 错 组合逻辑电路的电路结构中包含门电路和触发器。 选择一项: 对 错 题图9-2(a)、(b)给出两种开关电路,写出反映 Y 和 A、B、C 之间的逻辑关系的真值表、函数式和逻辑图。若 A、B、C 变化规律如题图9-2(c)所示,画出 F1、F2 波形图。 (a) (b) (c) 答: 因为网页上写不出图像,为了应付提交,先填写以下内容提交 图(a)函数式:F1=A(B+C)=AB+AC 图(b)函数式:F2=A+BC 以下这个是系统答案: 图(a)真值表 图(a)函数式:F1=A(B+C)=AB+AC 图(a)逻辑图 图(a)F1 波形图 图(b)函数式:F2=A+BC 图(b)逻辑图 图(a)F2 波形图 由 非 门 、与非 门 构成一个组合电路,如题图 9-3 所示。试对其逻辑功能进行分析。 U3 输出A+B,U4 输出A+B,U5 输出F=A⊕B,该电路完成异或运算。
