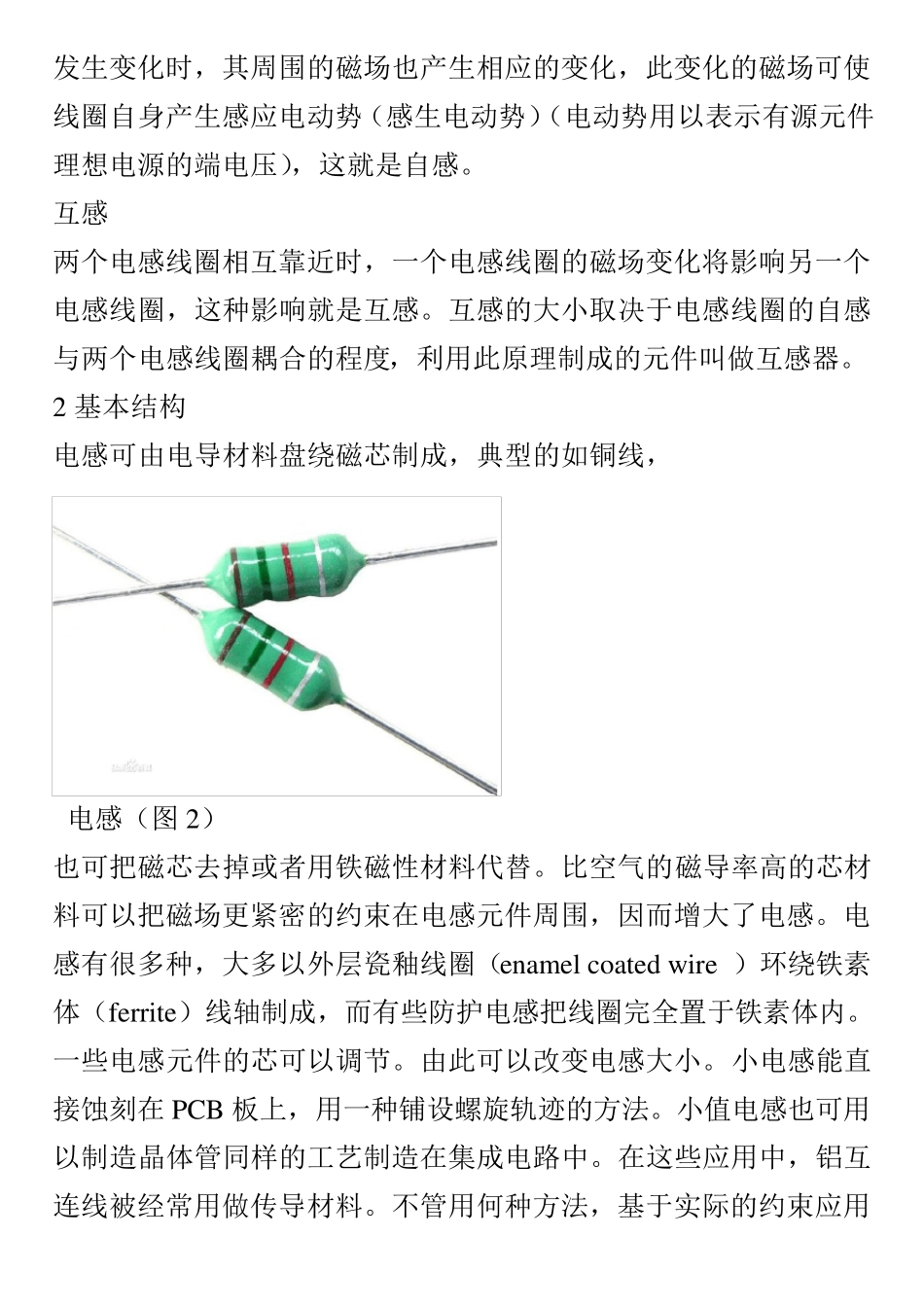

电感 电感（inductance of an ideal inductor ）是闭合回路的一种属性。当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。 目 录 1 电感简介 1.1 自感 1.2 互感 2 基本结构 3 电感特性 4 电感极值 5 电感作用 6 常见种类 6.1 小型固定电感器 6.2 可调电感器 6.3 阻流电感器 7 主要分类 7.1 按结构分类 7.2 按工作频率分类 7.3 按用途分类 8 主要参数 8.1 电感量 8.2 允许偏差 8.3 品质因数 8.4 分布电容 8.5 额定电流 9 计算公式 10 电感单位 11 电感的作用 1 电感简介 电感是闭合回路的一种属性，即当通过闭合回路的电流改变时， 电感（图1） 会出现电动势来抵抗电流的改变。 这 种电感称 为 自 感（self-indu ctance），是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mu tu al indu ctance）。 自感 当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。 互感 两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。 2 基本结构 电感可由电导材料盘绕磁芯制成，典型的如铜线， 电感（图 2） 也可把磁芯去掉或者用铁磁性材料代替。比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。电感有很多种，大多以外层瓷釉线圈（enamel coated w ire ）环绕铁素体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁素体内。一些电感元件的芯可以调节。由此可以改变电感大小。小电感能直接蚀刻在 PCB 板上，用一种铺设螺旋轨迹的方法。小值电感也可用以制造晶体管同样的工艺制造在集成电路中。在这些应用中，铝互连线被经常用做传导材料。不管用何种方法，基于实际的约束应用最多的还是一种叫做“旋转子” 的电路，它用一个电容和主动元件表现出与电感元件相同的特性。用于隔高频的电感元件经...
