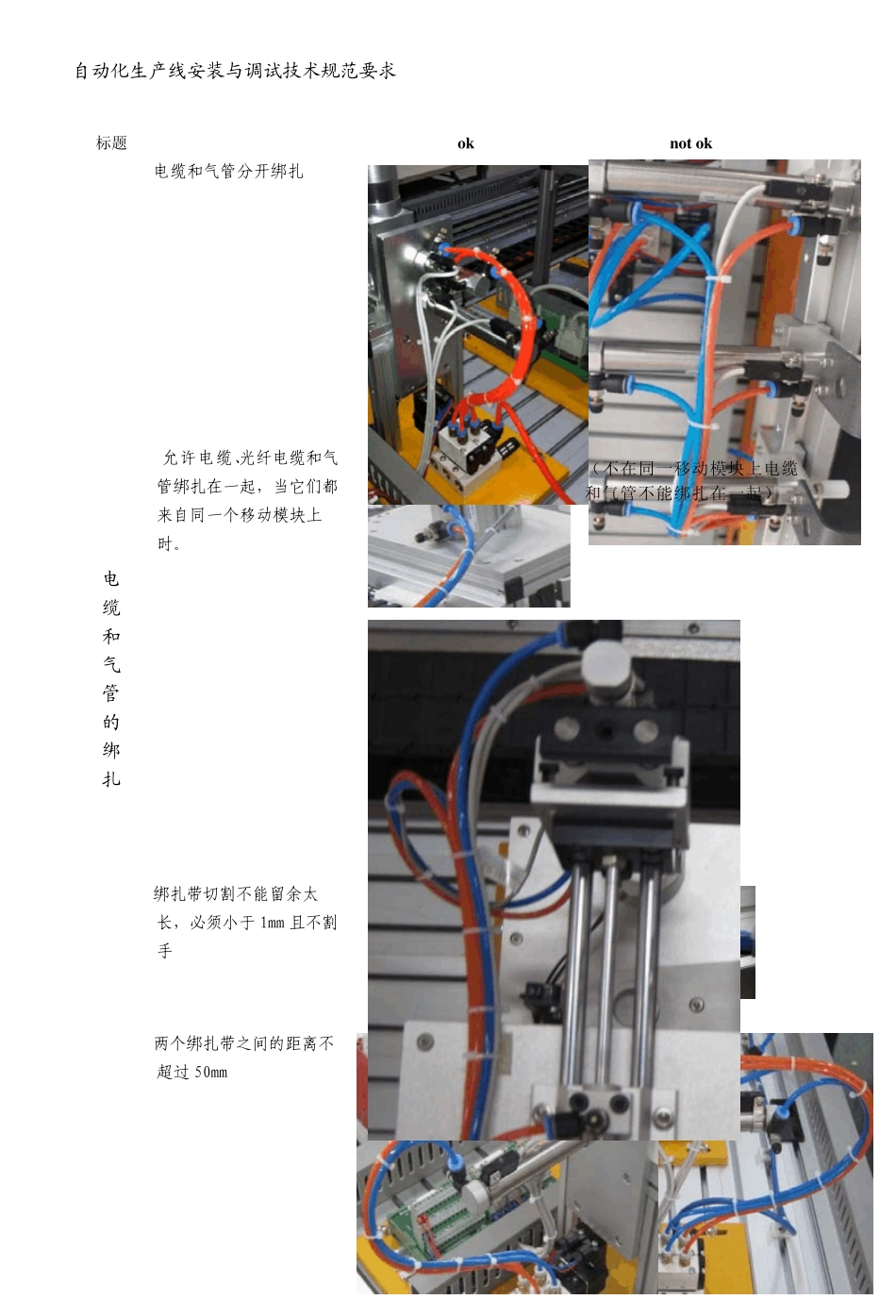

1 自动化生产线安装与调试技术规范要求 标题 ok not ok 电 缆 和 气 管 的 绑 扎 电缆和气管分开绑扎 （不在同一移动模块上电缆和气管不能绑扎在一起） 允许电缆、光纤电缆和气管绑扎在一起，当它们都来自同一个移动模块上时。 绑扎带切割不能留余太长，必须小于 1mm 且不割手 两个绑扎带之间的距离不超过 50mm 2 电 缆 和 气 管 的 绑 扎 两个线夹子之间的距离不超过 120 mm 电缆/电线固定在线夹子上 单根电线用绑扎带固定在线夹子上 单根电缆，电线，气管没有紧固在线夹子上 第一根绑扎带离电磁阀组气管接头连接处 60 mm +/- 5 mm 运动所有的执行元器件和工件时保证无碰撞 评估时在电缆，执行件或工件之间有碰撞 3 电路连接： 标题 ok not ok 导 线 与 接 线 端 子 的 连 接 电线连接时必须用冷压端子，电线金属材料不外露 冷压端子金属部份不外露 传感器护套线的护套层，应放在线槽内，只有线芯从线槽出线孔内穿出。 绝缘没有完全剥离 线槽与接线端子排之间的导线，不能交叉。 导 线 束 导 线 束 传感器不用并用热塑管缘胶带包裹层的根部，不要损伤 传感器芯于线槽垂直允许把光纤起 光纤传感器曲时的曲率于100mm。用芯线应剪掉管套住或用绝裹在护套绝缘，不可裸露 伤电线绝缘部线进入线槽直，且不交叉纤和电缆扎在器上的光纤，率直径应不小。 掉，绝缘部份 槽应叉。 在一，弯小 4 5 电缆，电线不允许缠绕 变 频 器 主 电 路 布 线 变频器主电路布线与控制电路应有足够的距离，交流电动机的电源线不能放入信号线的线槽 导 线 束 进 入 线 槽 未进入线槽而露在安装台台面的导线，应使用线夹子固定在台面上或部件的支架上，不能直接塞入铝合金型材的安装槽内。 电缆在走线槽里最少保留 10cm 如果是一根短接线的话，在同一个走线槽里不要求 6 气动部分： 标题 ok not ok 引入工作台的气管 引入安装台的气管，应先固定在台面上，然后与气源组件的进气接口连接 从气源组件引出的气管 气源组件与电磁阀组之间的连接气管，应使用线夹子固定在安装台台面上。 走线槽盖住，没有翘起和未完全盖住现象 没有多余的走线孔 7 气管束绑扎 无气管缠绕，绑扎变形现象 P – 20 走线槽里不走气管 所有的气动连接处没有泄漏 其它部分： 标题 ok not ok 在系统上没有工具 在系统上没有配线，气管或其它材料 所有的元（没有螺 没...
