电机学问答题VIP专享

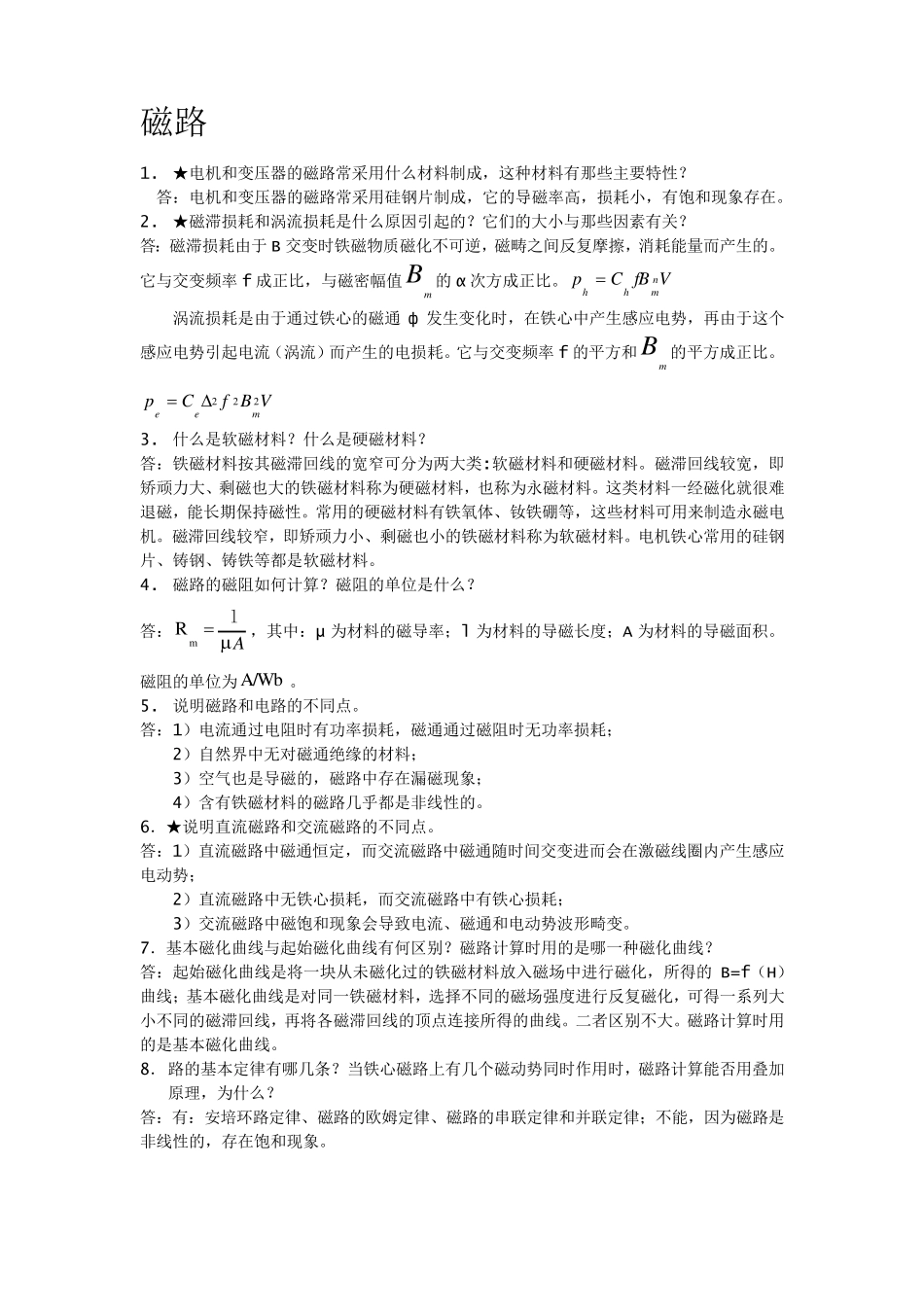

磁路 1. ★电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？ 答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。 2. ★磁滞损耗和涡流损耗是什么原因引起的？它们的大小与那些因素有关？ 答：磁滞损耗由于 B 交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。它与交变频率 f 成正比，与磁密幅值Bm 的 α 次方成正比。VfBCpnmhh  涡流损耗是由于通过铁心的磁通 ф 发生变化时，在铁心中产生感应电势，再由于这个感应电势引起电流（涡流）而产生的电损耗。它与交变频率 f 的平方和Bm 的平方成正比。VBfCpmee222 3. 什么是软磁材料？什么是硬磁材料？ 答：铁磁材料按其磁滞回线的宽窄可分为两大类:软磁材料和硬磁材料。磁滞回线较宽，即矫顽力大、剩磁也大的铁磁材料称为硬磁材料，也称为永磁材料。这类材料一经磁化就很难退磁，能长期保持磁性。常用的硬磁材料有铁氧体、钕铁硼等，这些材料可用来制造永磁电机。磁滞回线较窄，即矫顽力小、剩磁也小的铁磁材料称为软磁材料。电机铁心常用的硅钢片、铸钢、铸铁等都是软磁材料。 4. 磁路的磁阻如何计算？磁阻的单位是什么？ 答：mRAl，其中：µ 为材料的磁导率；l 为材料的导磁长度；A 为材料的导磁面积。磁阻的单位为A/Wb 。 5. 说明磁路和电路的不同点。 答：1）电流通过电阻时有功率损耗，磁通通过磁阻时无功率损耗； 2）自然界中无对磁通绝缘的材料； 3）空气也是导磁的，磁路中存在漏磁现象； 4）含有铁磁材料的磁路几乎都是非线性的。 6．★说明直流磁路和交流磁路的不同点。 答：1）直流磁路中磁通恒定，而交流磁路中磁通随时间交变进而会在激磁线圈内产生感应电动势； 2）直流磁路中无铁心损耗，而交流磁路中有铁心损耗； 3）交流磁路中磁饱和现象会导致电流、磁通和电动势波形畸变。 7．基本磁化曲线与起始磁化曲线有何区别？磁路计算时用的是哪一种磁化曲线？ 答：起始磁化曲线是将一块从未磁化过的铁磁材料放入磁场中进行磁化，所得的 B=f（H）曲线；基本磁化曲线是对同一铁磁材料，选择不同的磁场强度进行反复磁化，可得一系列大小不同的磁滞回线，再将各磁滞回线的顶点连接所得的曲线。二者区别不大。磁路计算时用的是基本磁化曲线。 8． 路的基本定律有哪几条？当铁心磁路上有几个磁动势同时作用时，磁路计算能否用叠加原理，为什么？ 答：有：安培环路定律、磁...
