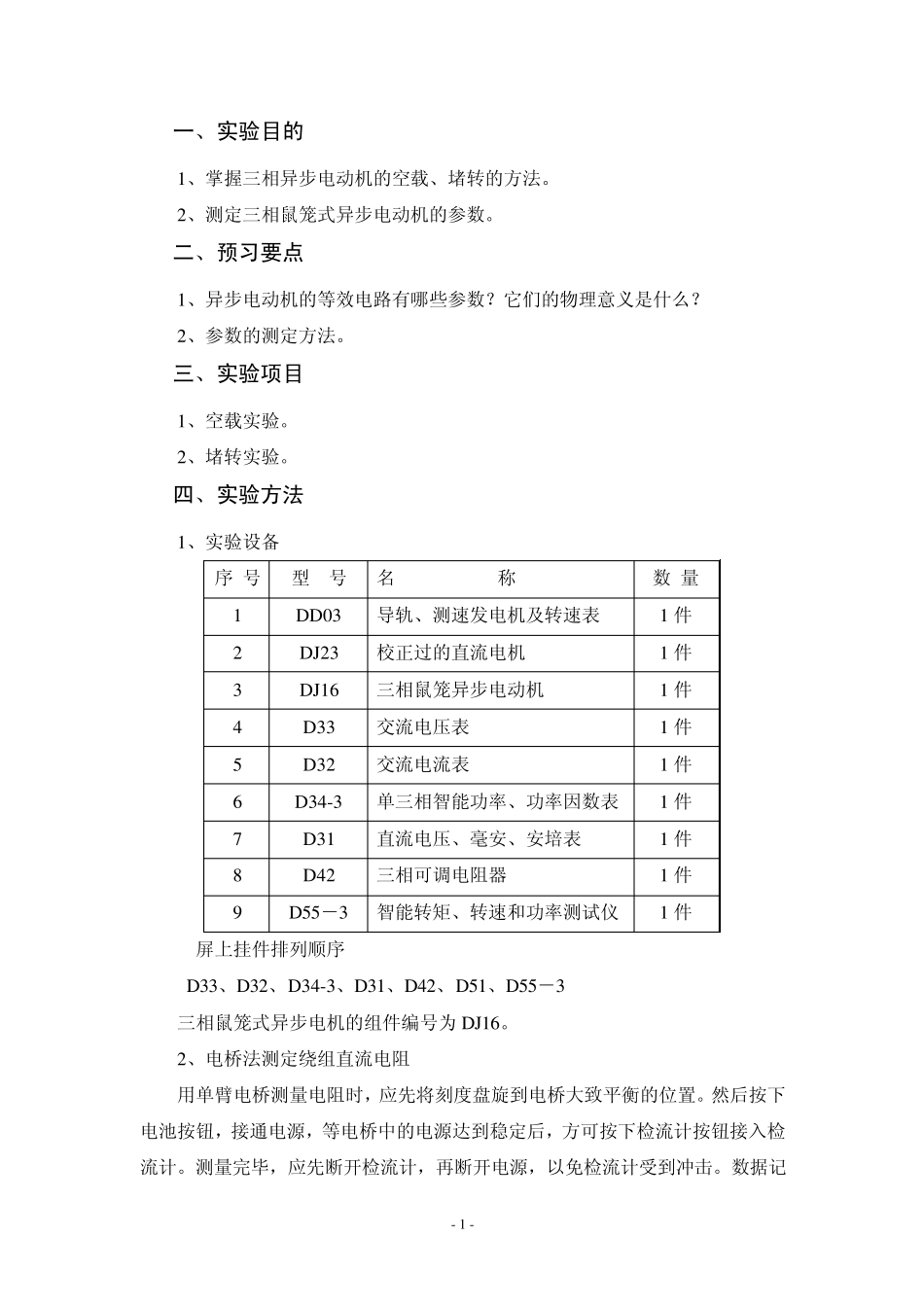

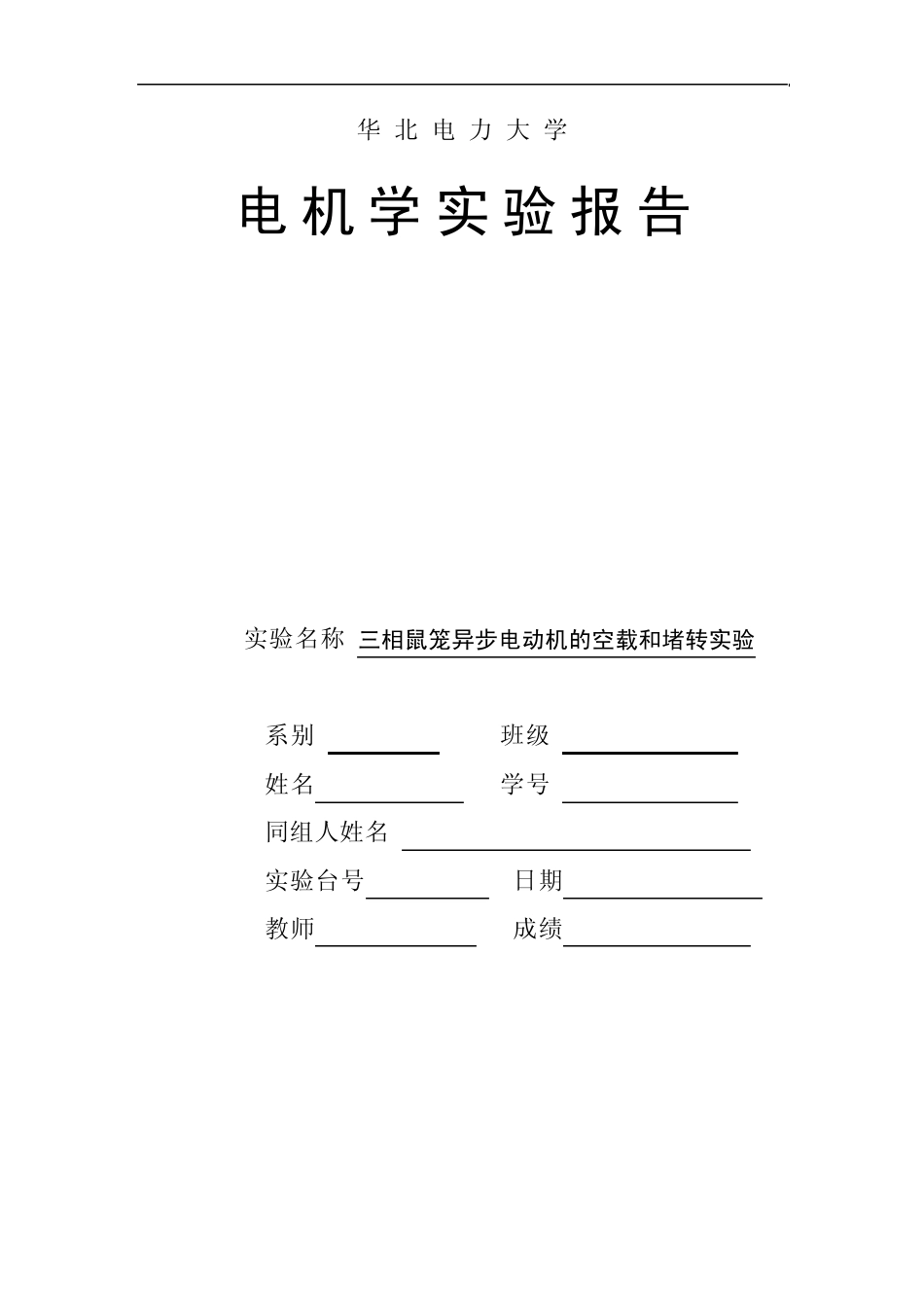

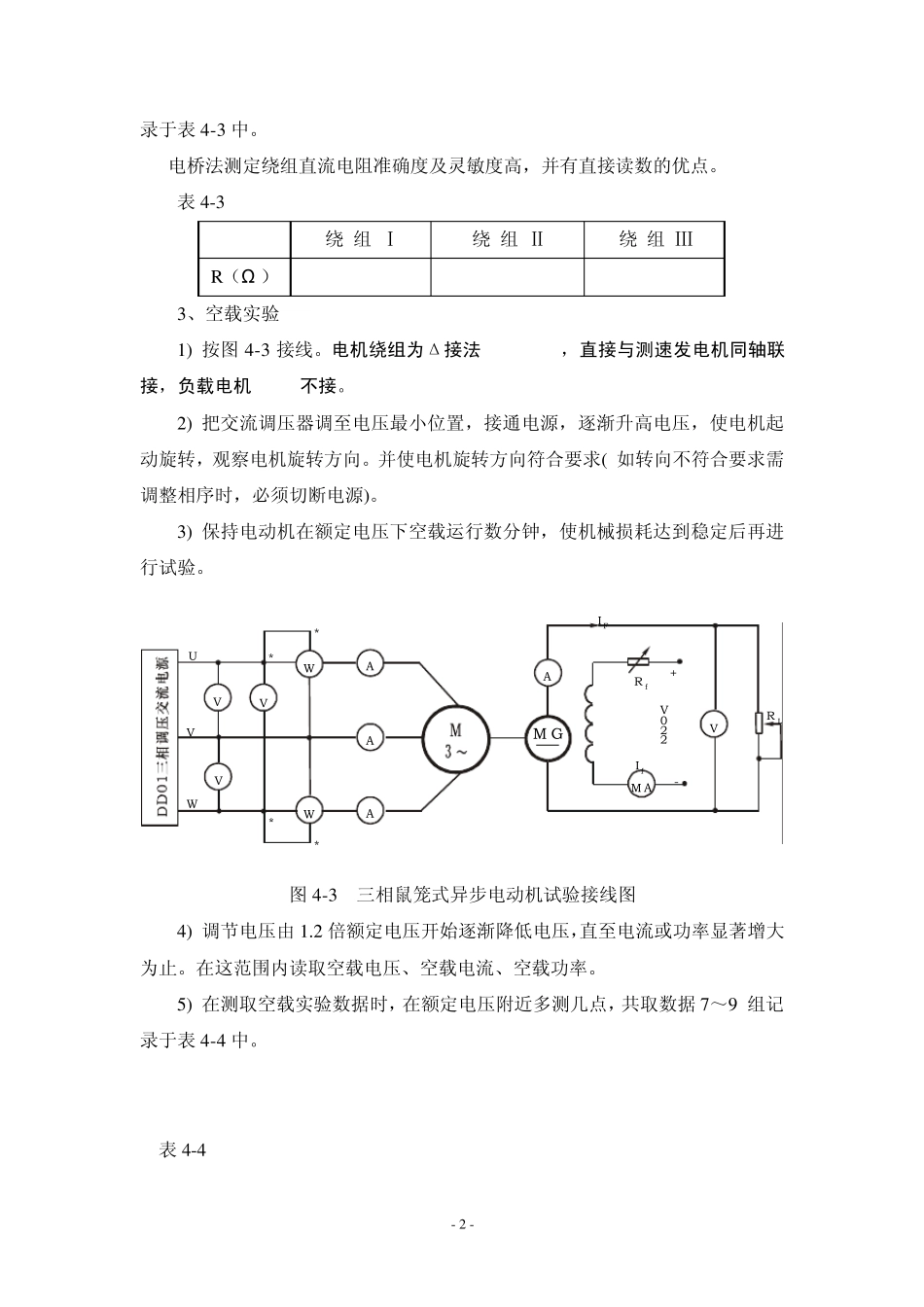

华 北 电 力 大 学 电 机 学 实 验 报 告 实验名称 三相鼠笼异步电动机的空载和堵转实验 系别 班级 姓名 学号 同组人姓名 实验台号 日期 教师 成绩 - 1 - 一、实验目的 1、掌握三相异步电动机的空载、堵转的方法。 2、测定三相鼠笼式异步电动机的参数。 二、预习要点 1、异步电动机的等效电路有哪些参数？它们的物理意义是什么？ 2、参数的测定方法。 三、实验项目 1、空载实验。 2、堵转实验。 四、实验方法 1、实验设备 序 号 型 号 名 称 数 量 1 DD03 导轨、测速发电机及转速表 1 件 2 DJ23 校正过的直流电机 1 件 3 DJ16 三相鼠笼异步电动机 1 件 4 D33 交流电压表 1 件 5 D32 交流电流表 1 件 6 D34-3 单三相智能功率、功率因数表 1 件 7 D31 直流电压、毫安、安培表 1 件 8 D42 三相可调电阻器 1 件 9 D55－3 智能转矩、转速和功率测试仪 1 件 屏上挂件排列顺序 D33、D32、D34-3、D31、D42、D51、D55－3 三相鼠笼式异步电机的组件编号为 DJ16。 2、电桥法测定绕组直流电阻 用单臂电桥测量电阻时，应先将刻度盘旋到电桥大致平衡的位置。然后按下电池按钮，接通电源，等电桥中的电源达到稳定后，方可按下检流计按钮接入检流计。测量完毕，应先断开检流计，再断开电源，以免检流计受到冲击。数据记 - 2 - 录于表4-3 中。 电桥法测定绕组直流电阻准确度及灵敏度高，并有直接读数的优点。 表4-3 绕 组 Ⅰ 绕 组 Ⅱ 绕 组 Ⅲ R（Ω ） 3、空载实验 1) 按图 4-3 接线。电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，负载电机DJ23不接。 2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。并使电机旋转方向符合要求( 如转向不符合要求需调整相序时，必须切断电源)。 3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。 图 4-3 三相鼠笼式异步电动机试验接线图 4) 调节电压由 1.2 倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。 5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据 7～9 组记录于表4-4 中。 表4-4 VWWUVWAVVAAAM AR fVR L****M GI FI f+- 220V励磁电源 - 3 - 序 号 U0L（V） I0L（A） P0（W） cosφ0 UAB UBC UCA...
