电机就地无功补偿举例加说明VIP专享

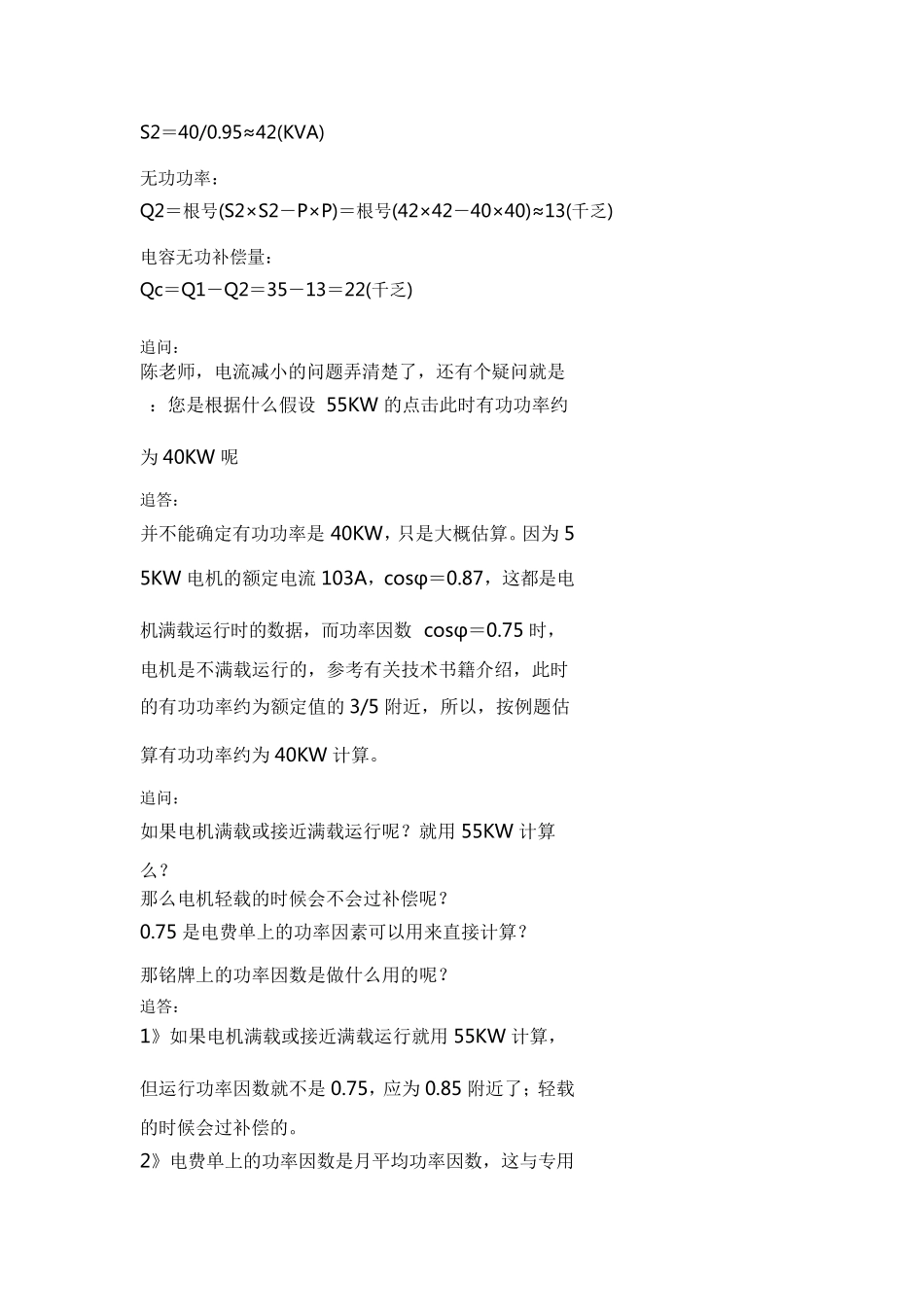

电机就地无功补偿举例加说明 2011-12-15 07:50mzflong 分类：工程技术科学 | 浏览 1385 次 举例说明55KW 电动机加电容补偿后的省电情况,补偿前功率因数0.75，预计补偿后0.9 每小时能省多少电？列出计算公式并加以说明 谢谢！ 还有个问题，功率因数达到0.95 以上电力公司是不是有奖励呢？？ 回答好后追加 公司有很多大功率电机，想以一台电机的省点情况来反应补偿前后的差别！ 在低压柜柜里有个自动补偿装置 但是补偿不足。电费单上的功率因数是0.75 预计需要补偿到0.9 以上 电动机参数 Y2-250M-4 380V Δ 额定电流 103A 电机名牌上的cosφ0.87 需要补偿多大的电容？24 小时运行能省多少电需要写出计算公式和说明谢谢！ 分享到： 2011-12-16 20:43 知识大富翁，挑战答题赢 iPhone！ 提问者采纳 采用电容补偿的企业是不能省电也不耗电的，只是提高了功率因数，不致被罚款甚致得到奖励，月平均功率因数高于考核标准就有奖励。每高于标准 0.01，将从电费总额奖0.15%，以奖励0.75%封顶。 以55KW 电动机为例，补偿前功率因数0.75(未满载)，假设此时有功功率约 40KW计算，要求补偿后为 0.95，求电容补偿量： 功率因数0.75 时的视在功率： S1＝P/cosφ＝40/0.75≈53(Kva) 无功功率： Q1＝根号(S1×S1－P×P)＝根号(53×53－40×40)≈35(千乏) 功率因数0.95 时的视在功率： S2＝40/0.95≈42(KVA) 无功功率： Q2＝根号(S2×S2－P×P)＝根号(42×42－40×40)≈13(千乏) 电容无功补偿量： Qc＝Q1－Q2＝35－13＝22(千乏) 追问： 陈老师，电流减小的问题弄清楚了，还有个疑问就是 ：您是根据什么假设 55KW 的点击此时有功功率约为40KW 呢 追答： 并不能确定有功功率是40KW，只是大概估算。因为55KW 电机的额定电流103A，cosφ＝0.87，这都是电机满载运行时的数据，而功率因数 cosφ＝0.75 时，电机是不满载运行的，参考有关技术书籍介绍，此时的有功功率约为额定值的3/5 附近，所以，按例题估算有功功率约为40KW 计算。 追问： 如果电机满载或接近满载运行呢？就用 55KW 计算么？ 那么电机轻载的时候会不会过补偿呢？ 0.75 是电费单上的功率因素可以用来直接计算？ 那铭牌上的功率因数是做什么用的呢？ 追答： 1》如果电机满载或接近满载运行就用 55KW 计算，但运行功率因数就不是0.75，应为0.85 附近了；轻载的时候会过补偿的。 2》电费单上的功率因数是月平均功率因数，这与专...
