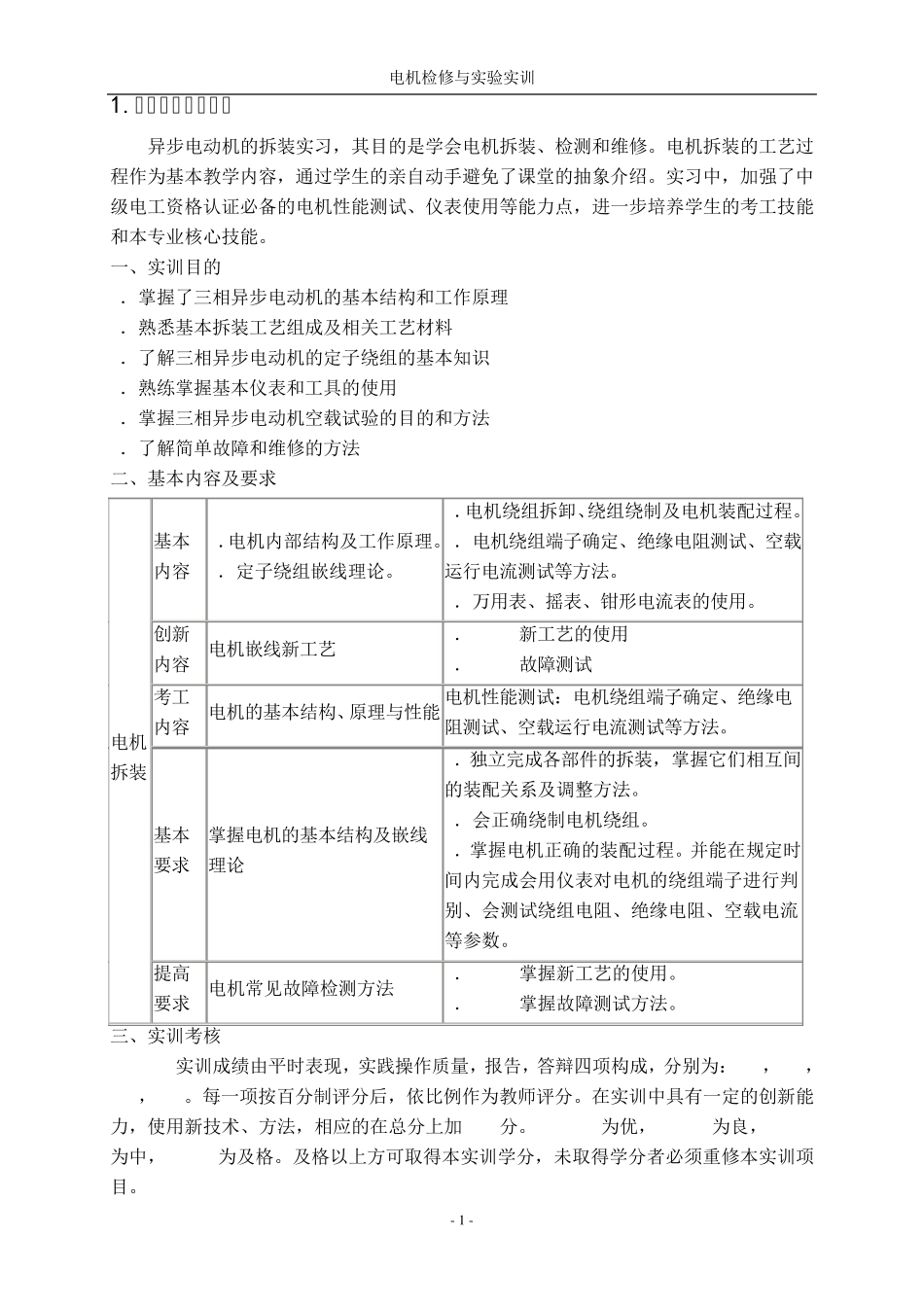

电机检修与实验实训 - 1 - 1.电机拆装实训简介 异步电动机的拆装实习，其目的是学会电机拆装、检测和维修。电机拆装的工艺过程作为基本教学内容，通过学生的亲自动手避免了课堂的抽象介绍。实习中，加强了中级电工资格认证必备的电机性能测试、仪表使用等能力点，进一步培养学生的考工技能和本专业核心技能。 一、实训目的 1．掌握了三相异步电动机的基本结构和工作原理 2．熟悉基本拆装工艺组成及相关工艺材料 3．了解三相异步电动机的定子绕组的基本知识 4．熟练掌握基本仪表和工具的使用 5．掌握三相异步电动机空载试验的目的和方法 6．了解简单故障和维修的方法 二、基本内容及要求 三、实训考核 实训成绩由平时表现，实践操作质量，报告，答辩四项构成，分别为：30%，30%，20%，20%。每一项按百分制评分后，依比例作为教师评分。在实训中具有一定的创新能力，使用新技术、方法，相应的在总分上加 10分。90-100为优，80-89为良，70-79为中，60-69为及格。及格以上方可取得本实训学分，未取得学分者必须重修本实训项目。 电机拆装 基本内容 1．电机内部结构及工作原理。 2．定子绕组嵌线理论。 1．电机绕组拆卸、绕组绕制及电机装配过程。 2．电机绕组端子确定、绝缘电阻测试、空载运行电流测试等方法。 3．万用表、摇表、钳形电流表的使用。 创新内容 电机嵌线新工艺 1． 新工艺的使用 2． 故障测试 考工内容 电机的基本结构、原理与性能 电机性能测试：电机绕组端子确定、绝缘电阻测试、空载运行电流测试等方法。 基本要求 掌握电机的基本结构及嵌线理论 1．独立完成各部件的拆装，掌握它们相互间的装配关系及调整方法。 2．会正确绕制电机绕组。 3．掌握电机正确的装配过程。并能在规定时间内完成会用仪表对电机的绕组端子进行判别、会测试绕组电阻、绝缘电阻、空载电流等参数。 提高要求 电机常见故障检测方法 1． 掌握新工艺的使用。 2． 掌握故障测试方法。 电机检修与实验实训 - 2 - 2 电机拆装 2.1电机拆装设备和工具正确使用方法 机械拆装原则：从外向内，从上到下，有的地方做标记，最好画一个草图，表示先后顺序。 安装就与拆的方向相反进行安装。 一.量具主要三大类量具：卡尺类、微分量具类、 及气动量仪的正确、合理使用及日常维护保养工作。 1.为使在用计量器具处于正常完好的状态，保证测量的准确可 为使在用计量器具处于正常完好的状态， 计量器具操作人员应正确、...
