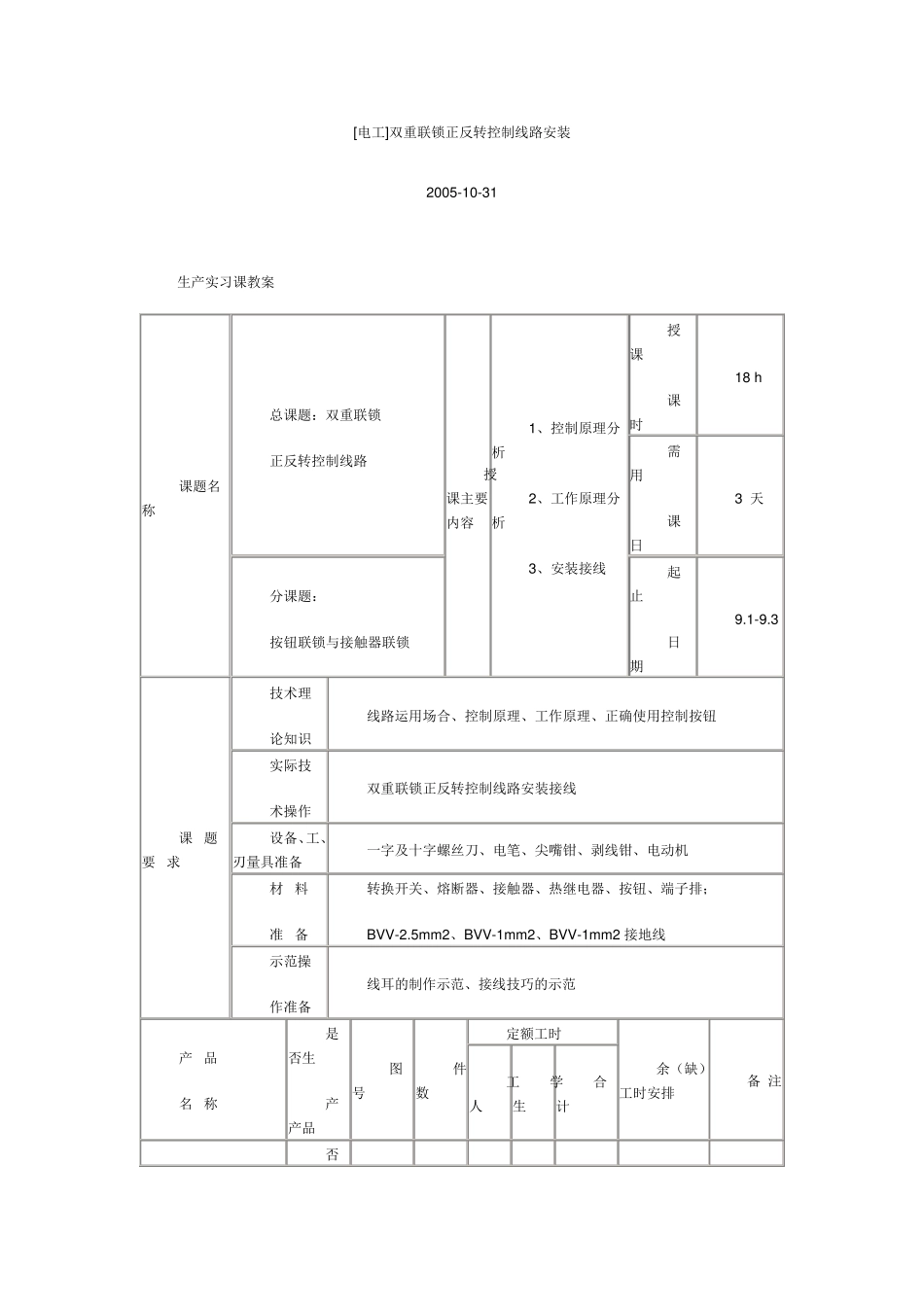

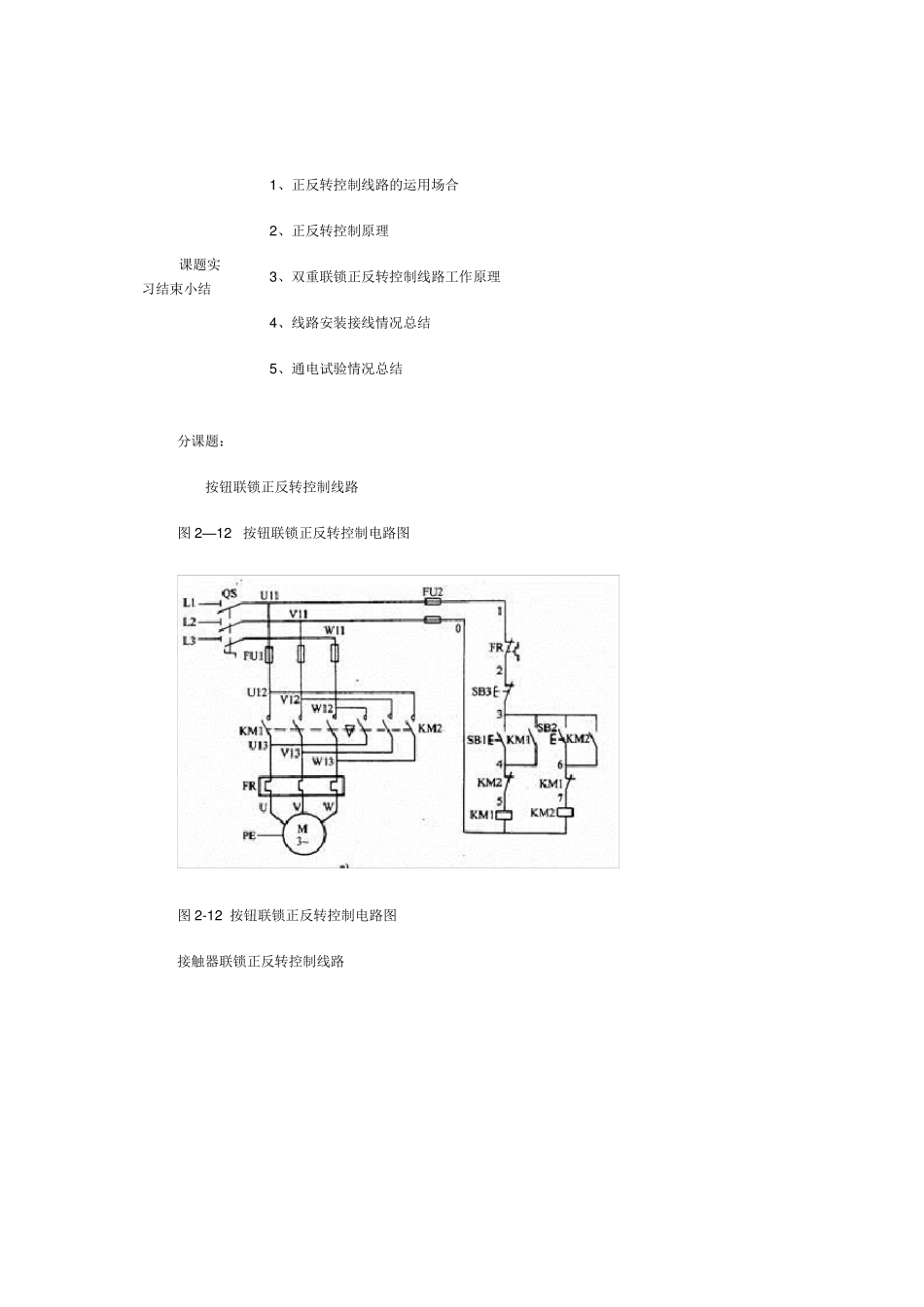

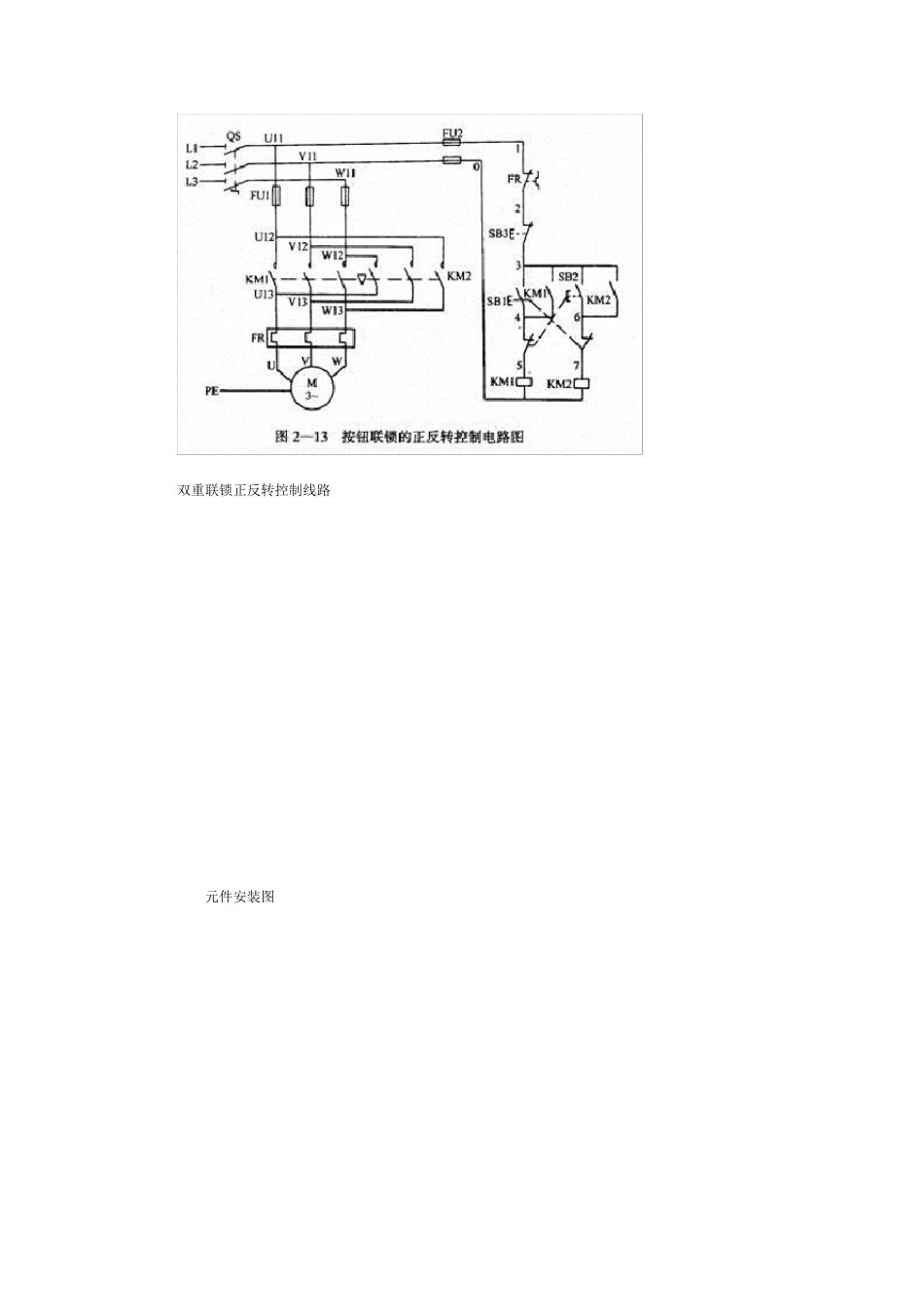

[电工]双重联锁正反转控制线路安装 2005-10-31 生产实习课教案 课题名称 总课题：双重联锁 正反转控制线路 授课主要内容 1、控制原理分析 2、工作原理分析 3、安装接线 授 课 课 时 18 h 需 用 课 日 3 天 分课题： 按钮联锁与接触器联锁 起 止 日 期 9.1-9.3 课 题 要 求 技术理 论知识 线路运用场合、控制原理、工作原理、正确使用控制按钮 实际技 术操作 双重联锁正反转控制线路安装接线 设备、工、刃量具准备 一字及十字螺丝刀、电笔、尖嘴钳、剥线钳、电动机 材 料 准 备 转换开关、熔断器、接触器、热继电器、按钮、端子排； BVV-2.5m m 2、BVV-1m m 2、BVV-1m m 2 接地线 示范操 作准备 线耳的制作示范、接线技巧的示范 产 品 名 称 是否生 产产品 图 号 件数 定额工时 余（缺）工时安排 备 注 工人 学生 合 计 否 课题实习结束小结 1 、正反转控制线路的运用场合 2 、正反转控制原理 3 、双重联锁正反转控制线路工作原理 4 、线路安装接线情况总结 5 、通电试验情况总结 分课题： 按钮联锁正反转控制线路 图 2 —1 2 按钮联锁正反转控制电路图 图 2 -1 2 按钮联锁正反转控制电路图 接触器联锁正反转控制线路 双重联锁正反转控制线路 元件安装图 元件明细表 序号 代号 名称 型号 规格 数量 1 M 三相异步电机 Y112M-4 4kW、380V、△接法、8.8A、1440r/min 1 2 QS 组合开关 HZ10-25/3 三极、25A 1 3 FU1 熔断器 RL1-60/25 500V、60A、配熔体 25A 3 4 FU2 熔断器 RL1-15/2 500V、15A、配熔体 2A 2 5 KM1、KM2 接触器 CJ10-10 10A、线圈电压 380V 2 6 FR 热继电器 JR16-20/3 三极、20A、整定电流 8.8A 1 7 SB1-SB3 按钮 LA10-3H 保护式、380V、5A、按钮数3 位 1 8 XT 接线端子排 JX2-1015 380V、10A、15 节 1 安装工艺要求 1、元件安装工艺 安装牢固、排列整齐 2、布线工艺 走线集中、减少架空和交叉，做到横平、竖直、转弯成直角 3、接线工艺 A、每个接头最多只能接两根线 B、平压式接线柱要求作线耳连接，方向为顺时针 C、线头露铜部分 < 2 mm D、电机和按钮等金属外壳必须可靠接地 一体化教学实施 一、入门指导（相关知识讲解，拟用 2 学时） 1、线路的运用场合： 正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。如机床工作台电机...
