电机设计课设

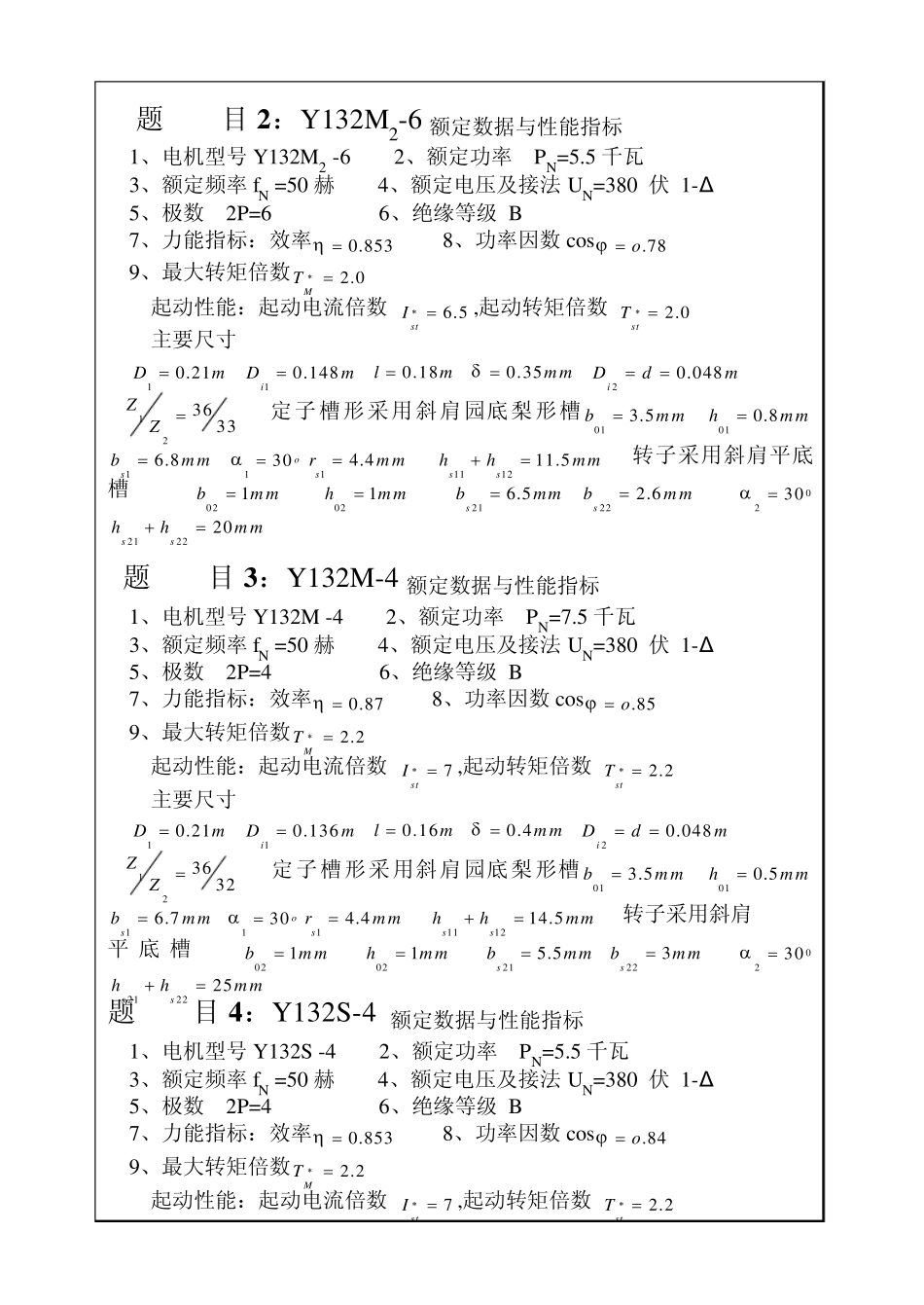

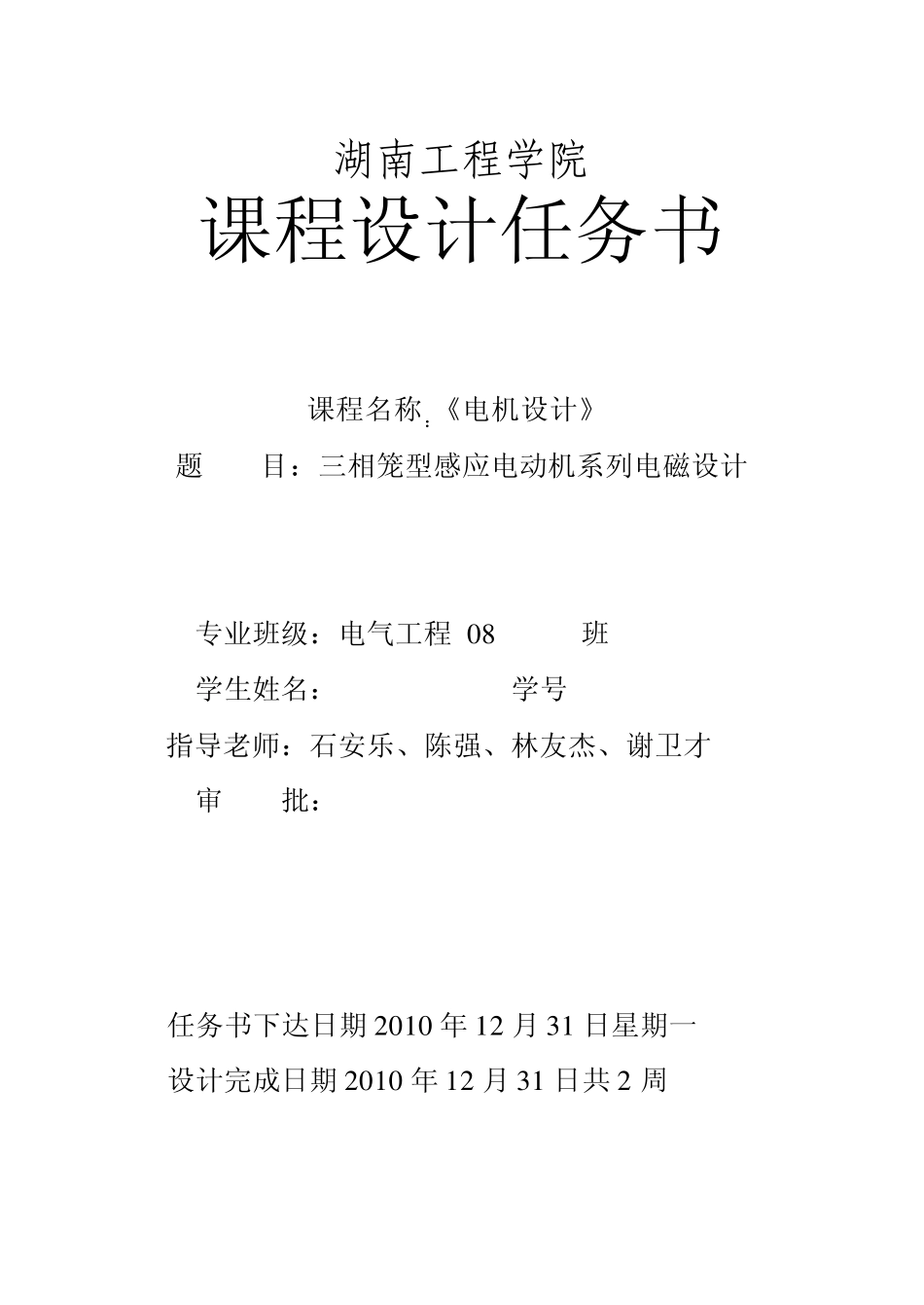

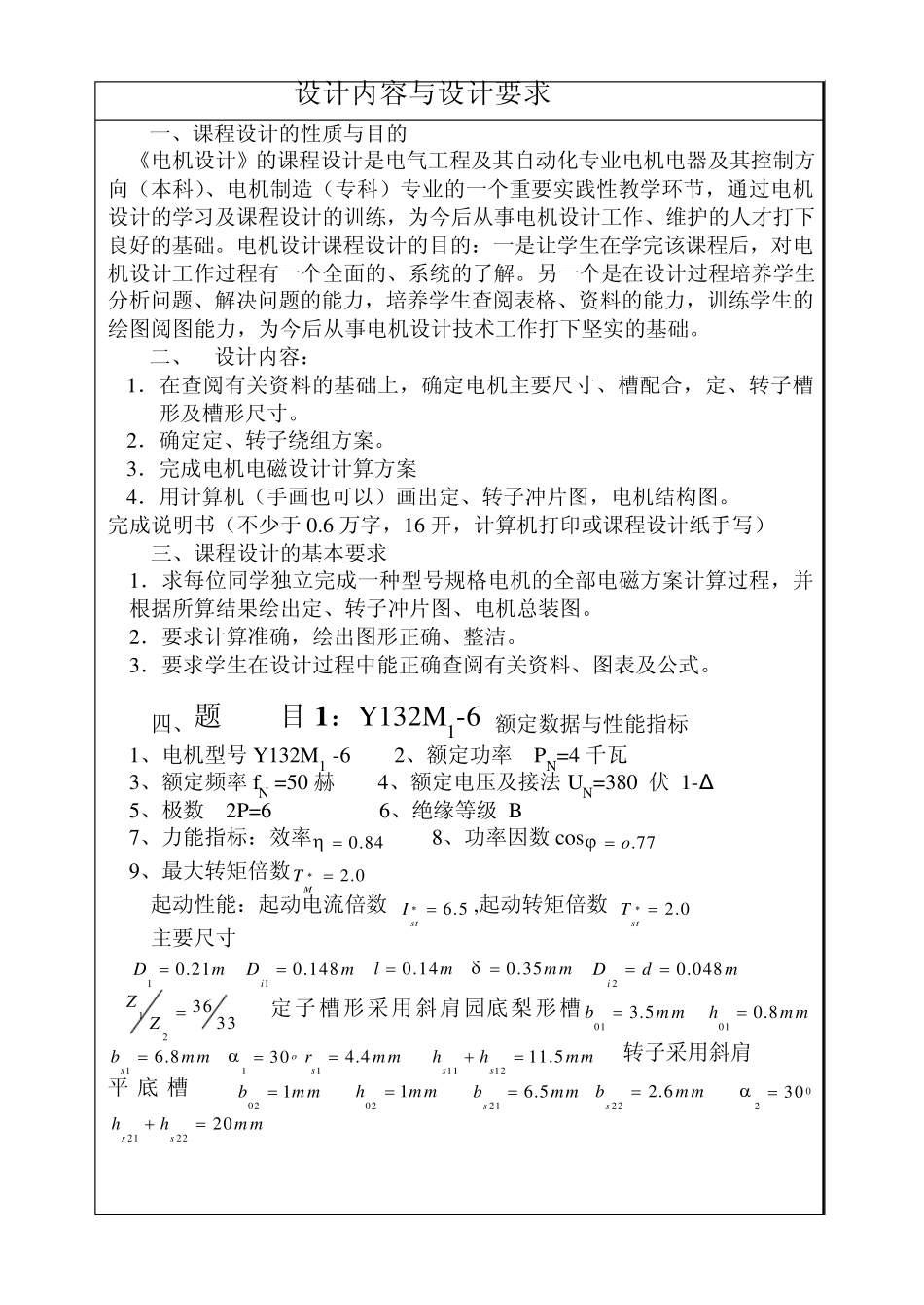

湖南工程学院 课程设计任务书 课程名称：《电机设计》 题 目：三相笼型感应电动机系列电磁设计 专业班级：电气工程 0 8 班 学生姓名： 学号 指导老师：石安乐、陈强、林友杰、谢卫才 审 批： 任务书下达日期 2 0 1 0 年 1 2 月 3 1 日星期一 设计完成日期 2 0 1 0 年 1 2 月 3 1 日共 2 周 设计内容与设计要求 一、课程设计的性质与目的 《电机设计》的课程设计是电气工程及其自动化专业电机电器及其控制方向（本科）、电机制造（专科）专业的一个重要实践性教学环节，通过电机设计的学习及课程设计的训练，为今后从事电机设计工作、维护的人才打下良好的基础。电机设计课程设计的目的：一是让学生在学完该课程后，对电机设计工作过程有一个全面的、系统的了解。另一个是在设计过程培养学生分析问题、解决问题的能力，培养学生查阅表格、资料的能力，训练学生的绘图阅图能力，为今后从事电机设计技术工作打下坚实的基础。 二、 设计内容： 1．在查阅有关资料的基础上，确定电机主要尺寸、槽配合，定、转子槽形及槽形尺寸。 2．确定定、转子绕组方案。 3．完成电机电磁设计计算方案 4．用计算机（手画也可以）画出定、转子冲片图，电机结构图。 完成说明书（不少于 0.6 万字，16 开，计算机打印或课程设计纸手写） 三、课程设计的基本要求 1．求每位同学独立完成一种型号规格电机的全部电磁方案计算过程，并根据所算结果绘出定、转子冲片图、电机总装图。 2．要求计算准确，绘出图形正确、整洁。 3．要求学生在设计过程中能正确查阅有关资料、图表及公式。 四、题 目 1 ：Y132M1-6 额定数据与性能指标 1、电机型号 Y132M1 -6 2、额定功率 PN=4 千瓦 3、额定频率 fN =50 赫 4、额定电压及接法 UN=380 伏 1-Δ 5、极数 2P=6 6、绝缘等级 B 7、力能指标：效率0.84  8、功率因数 cos.77o  9、最大转矩倍数2.0MT   起动性能：起动电流倍数 6.5stI  ,起动转矩倍数 2.0stT   主要尺寸 10.21Dm 10.148iDm 0.14lm 0.35mm  20.048iDdm 123633ZZ 定子槽形采用斜肩园底梨形槽013.5bmm 010.8hmm 16.8sbmm 130 o14.4srmm 111211.5sshhmm 转子采用斜肩 平 底 槽 021bm m 021hmm 216.5sbmm222.6sbm m 0230 212220sshhmm 题 目2 ：Y132M2-6 额定数据与性能指标 ...
