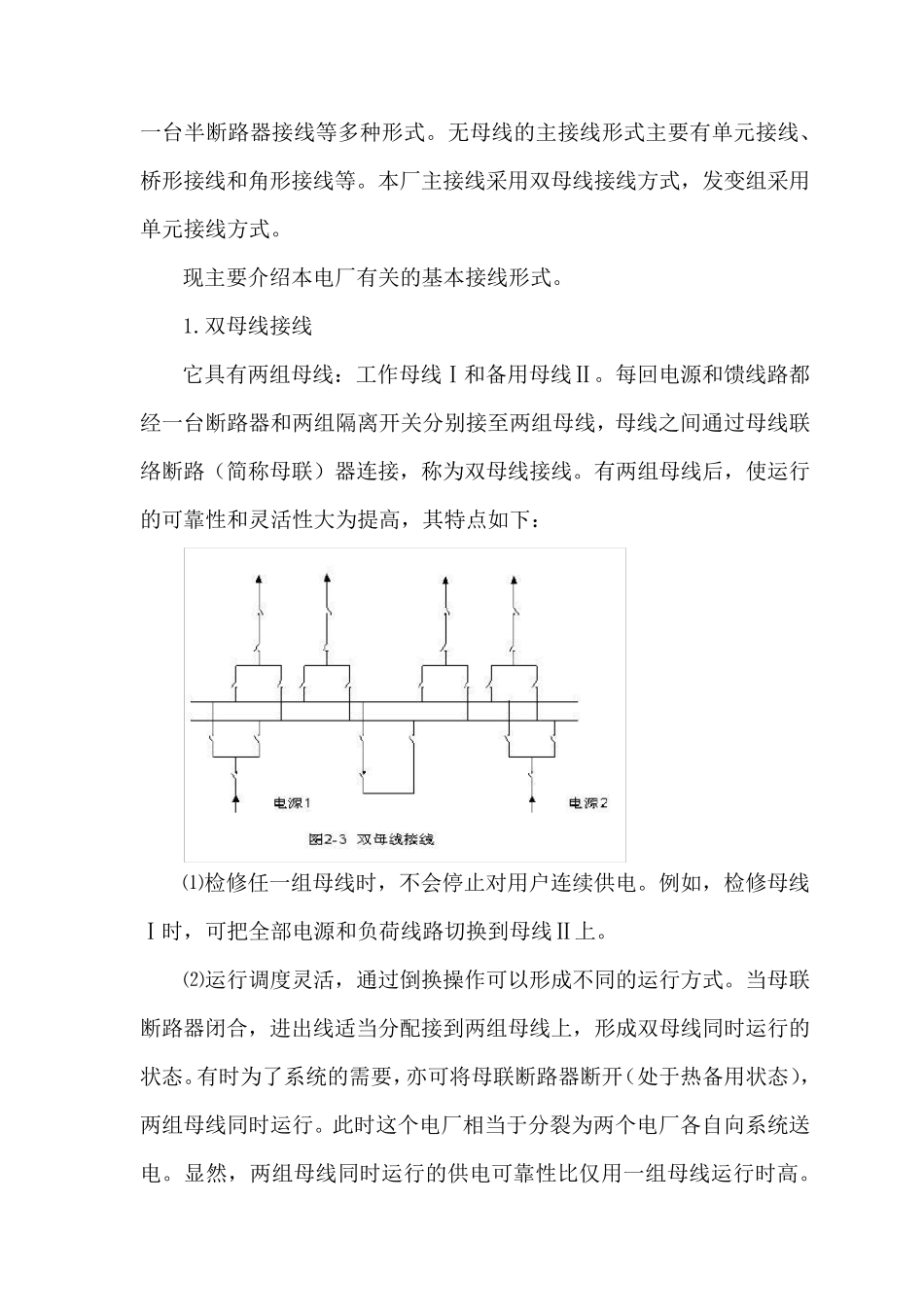

第二章 电气主接线及厂用系统接线 第一节 电气主接线概述 发电厂电气主接线是由各种电气元件（如发电机、变压器、开关、刀闸等）及其连接线所组成的输送和分配电能的电路，也称一次接线或电气主系统。用规定的设备文字和图形符号将发电机、变压器、母线、开关电器、测量电器、保护电器、输电线路等有关电气设备，按工作顺序排列，详细表示电气设备的组成和连接关系的单线接线图，称为电气主接线图。 一、对电气主接线的基本要求 电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统稳定和调度的灵活性，以及对发电厂的电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。在选择电气主接线时，应注意发电厂在电力系统中的地位、进出回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。 1.运行的可靠性 发、供电的安全可靠性，是电力生产和分配的第一要求，主接线必须首先满足。因为电能的发、送、用必须在同一时刻进行，所以电力系统中任 何 一个 环 节故 障 ，都将影响到 整 体 。主接线的可靠性并不 是绝 对的，同样 形式的接线对某 些 电厂来 说 是可靠的，但 对另 一些 电厂就 不 能满足可靠性要求； 另 外 ，可靠性也是不 断 发展 的，随 着 电力技 术 的不 断进步 ，过 去 被 认 为可靠的接线，今 天 却 未 必可靠。 目 前 ，对主接线可靠性的衡 量不 仅 可以定性分析 ，而 且 可以进行定量的可靠性计算。 主接线可靠性的具体要求： （1）断路器检修时，不宜影响对系统的供电； （2）断路器或母线故障以及母线检修时，尽量减少停运的回路数和停运时间，并要求保证机组的正常运行以及对系统的正常供电； （3）尽量避免发电厂全部停电的可靠性。 2.具有一定的灵活性 主接线不但在正常运行情况下，能根据调度的要求灵活地改变运行方式，达到调度的目的；而且在各种事故或设备检修时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设备时能保证检修人员的安全。 3.应力求简单、清晰、操作简便，便于运行人员掌握。 4.合理的经济性 主接线在保证安全可靠，操作灵活方便的基础上，还应使投资和年运行费用最小，占地面积最少，电能损失最小，使发电厂尽快地发挥经济效益。 5.应具有扩建的可能性 主接线在扩建时，无论在一次和二次设备装置等所需的改造为最小。 二、电气主接线的形式 电气...
