电气二次回路试题库

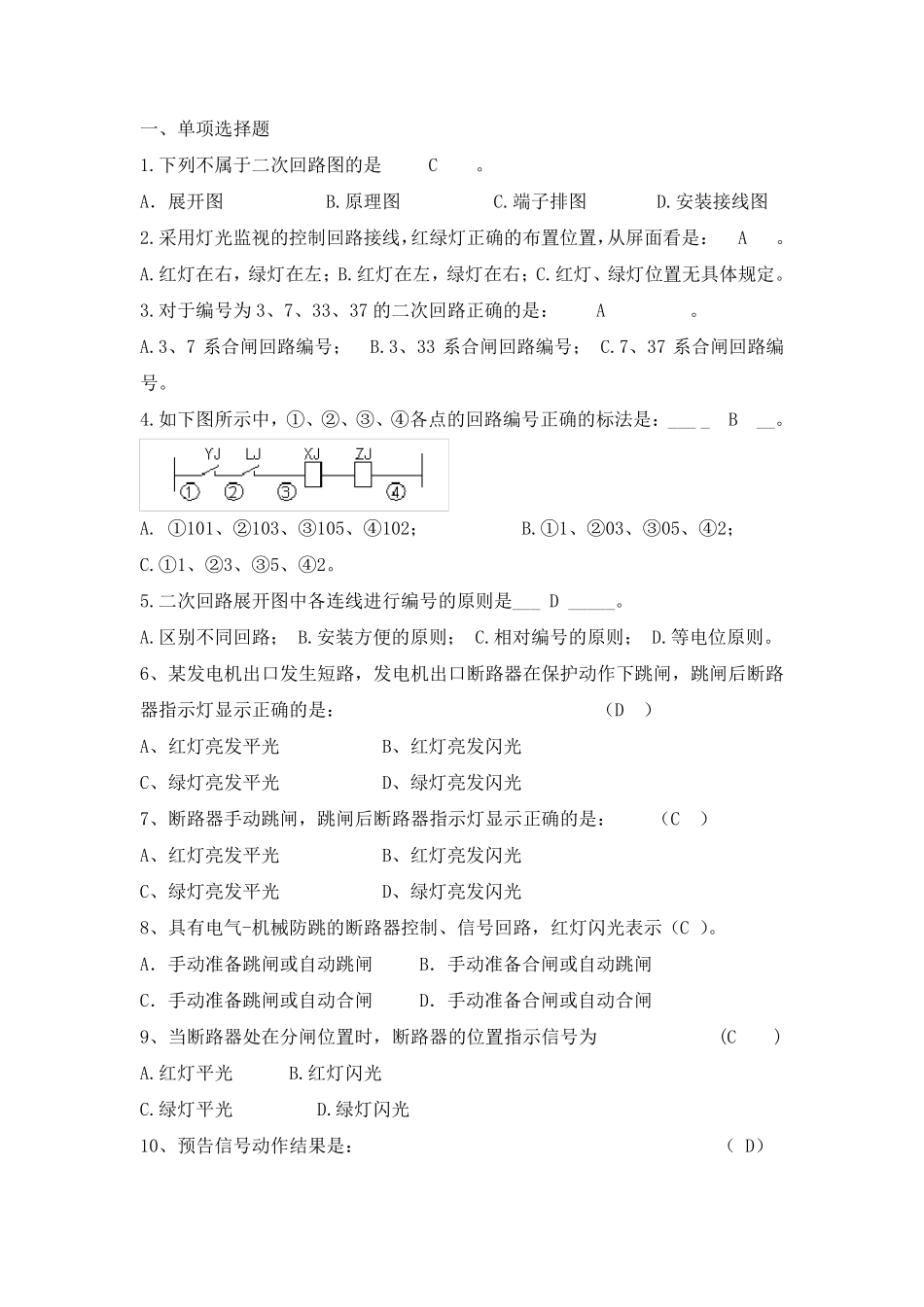

一、单项选择题 1.下列不属于二次回路图的是 C 。 A．展开图 B.原理图 C.端子排图 D.安装接线图 2.采用灯光监视的控制回路接线，红绿灯正确的布置位置，从屏面看是： A 。 A.红灯在右，绿灯在左；B.红灯在左，绿灯在右；C.红灯、绿灯位置无具体规定。 3.对于编号为3、7、33、37 的二次回路正确的是： A 。 A.3、7 系合闸回路编号； B.3、33 系合闸回路编号； C.7、37 系合闸回路编号。 4.如下图所示中，①、②、③、④各点的回路编号正确的标法是：___ _ B __。 A. ①101、②103、③105、④102； B.①1、②03、③05、④2； C.①1、②3、③5、④2。 5.二次回路展开图中各连线进行编号的原则是___ D _____。 A.区别不同回路； B.安装方便的原则； C.相对编号的原则； D.等电位原则。 6、某发电机出口发生短路，发电机出口断路器在保护动作下跳闸，跳闸后断路器指示灯显示正确的是： （D ） A、红灯亮发平光 B、红灯亮发闪光 C、绿灯亮发平光 D、绿灯亮发闪光 7、断路器手动跳闸，跳闸后断路器指示灯显示正确的是： （C ） A、红灯亮发平光 B、红灯亮发闪光 C、绿灯亮发平光 D、绿灯亮发闪光 8、具有电气-机械防跳的断路器控制、信号回路，红灯闪光表示（C ）。 A．手动准备跳闸或自动跳闸 B．手动准备合闸或自动跳闸 C．手动准备跳闸或自动合闸 D．手动准备合闸或自动合闸 9、当断路器处在分闸位置时，断路器的位置指示信号为 (C ) A.红灯平光 B.红灯闪光 C.绿灯平光 D.绿灯闪光 10、预告信号动作结果是： （ D） A、断路器跳闸，电笛响，对应光字牌亮 B、断路器跳闸，电铃响，对应光字牌亮 C、电笛响，对应光字牌亮 D、电铃响，对应光字牌亮 11、事故信号动作结果是： （A ） A、断路器跳闸，电笛响，对应光字牌亮 B、断路器跳闸，电铃响，对应光字牌亮 C、电笛响，对应光字牌亮 D、电铃响，对应光字牌亮 12、中央信号装置由 ( D ) A.事故信号装置和指示灯组成 B.事故信号装置和位置信号组成 C.位置信号和指示灯组成 D.事故信号装置和预告信号装置组成 13、在下列哪种场合，AAT 装置才会动作？( C ) A.工作电源和备用电源均消失 B.工作电源和备用电源均正常 C.工作电源消失，备用电源正常 D.工作电源正常，备用电源消失 14、当手动合闸于故障线路上，随即继电保护将其跳开时，则重合闸装置(D )。 A.允许动作一次 B.允许动作两次 C.动作次数不限...
