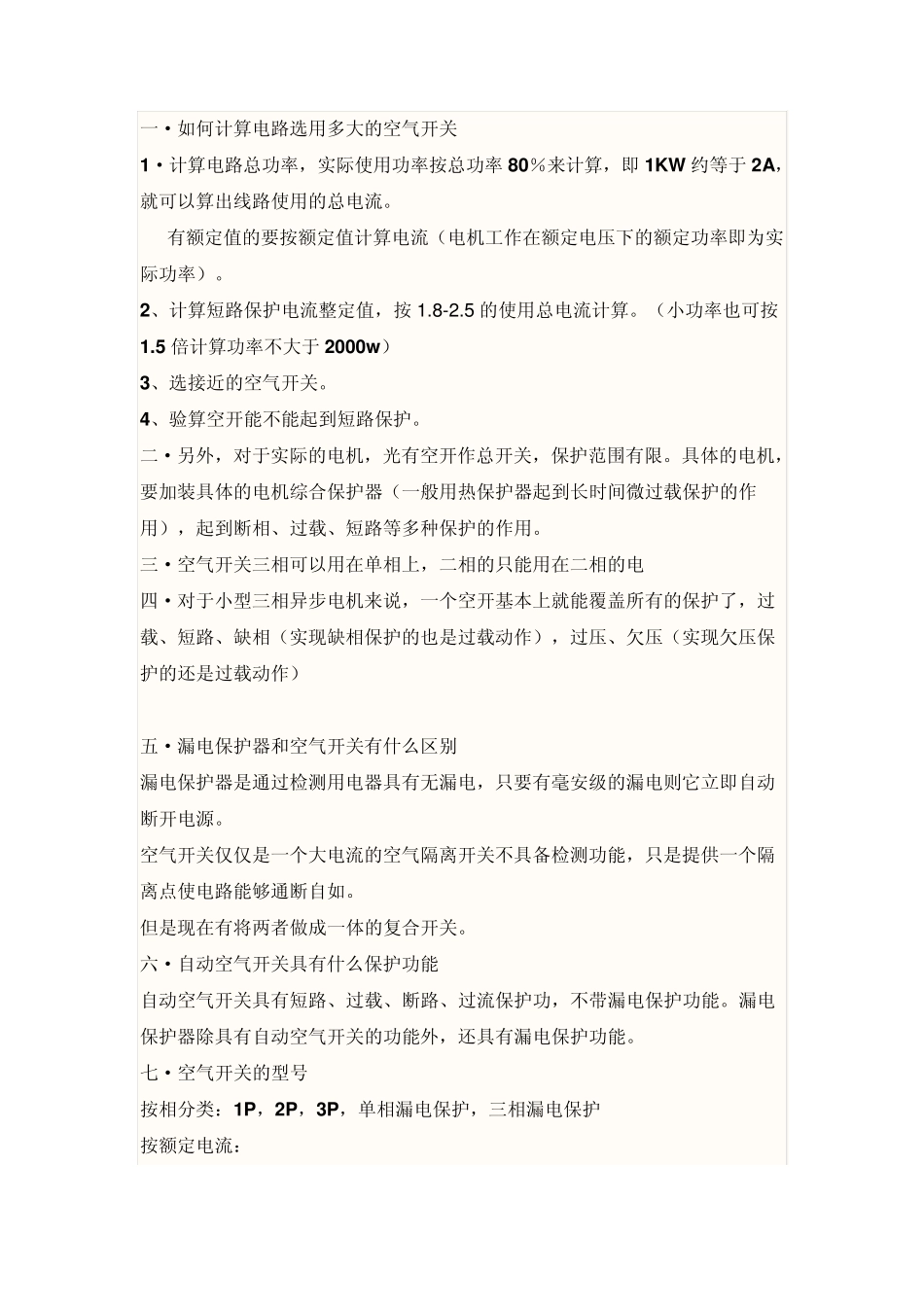

一·如何计算电路选用多大的空气开关 1·计算电路总功率,实际使用功率按总功率 80%来计算,即 1KW 约等于 2A,就可以算出线路使用的总电流。 有额定值的要按额定值计算电流(电机工作在额定电压下的额定功率即为实际功率)。 2、计算短路保护电流整定值,按 1 .8 -2 .5 的使用总电流计算。(小功率也可按1.5 倍计算功率不大于 2000w) 3、选接近的空气开关。 4、验算空开能不能起到短路保护。 二·另外,对于实际的电机,光有空开作总开关,保护范围有限。具体的电机,要加装具体的电机综合保护器(一般用热保护器起到长时间微过载保护的作用),起到断相、过载、短路等多种保护的作用。 三·空气开关三相可以用在单相上,二相的只能用在二相的电 四·对于小型三相异步电机来说,一个空开基本上就能覆盖所有的保护了,过载、短路、缺相(实现缺相保护的也是过载动作),过压、欠压(实现欠压保护的还是过载动作) 五·漏电保护器和空气开关有什么区别 漏电保护器是通过检测用电器具有无漏电,只要有毫安级的漏电则它立即自动断开电源。 空气开关仅仅是一个大电流的空气隔离开关不具备检测功能,只是提供一个隔离点使电路能够通断自如。 但是现在有将两者做成一体的复合开关。 六·自动空气开关具有什么保护功能 自动空气开关具有短路、过载、断路、过流保护功,不带漏电保护功能。漏电保护器除具有自动空气开关的功能外,还具有漏电保护功能。 七·空气开关的型号 按相分类:1P,2P,3P,单相漏电保护,三相漏电保护 按额定电流: 1P:3c,6c,10c,16c 2P:10c,15c,20c,25c,32c,40c 3P:10c,20c,25c,32c,40c,63c,100c 接触器: 主触点:L1,L2,L3,1,3,5 进,2,4,6 出(接电源线) 辅助触点:NO 常开,NC 常闭 线圈:接电源,110V,220V, 如7000w,大约14A,选择直径3 毫米铜芯导线 还要考虑散热条件,不好要升级,好的条件也最好不降级,保证安全工作 九·线路的维修 重复起动 十·电机的检修 测火线电压,每两相为 380V ,每相与地 220V(是否漏电),测空开,继电器,热保护等电气元件。 电机的好坏:测接口电阻是否平衡且不为 0. 十一·维修的原则 1·测电路 2·测控制元器件 3·测工作机器 十二· 4KW 电动机的额定电流一般不大于 8A,接触器采用 9~12A 的就可以了,不需要考虑起动倍数和功率因数;热继电器同样采用 12A 左右的规格,但要把电流整定在电...
