电气图符号含义及图例

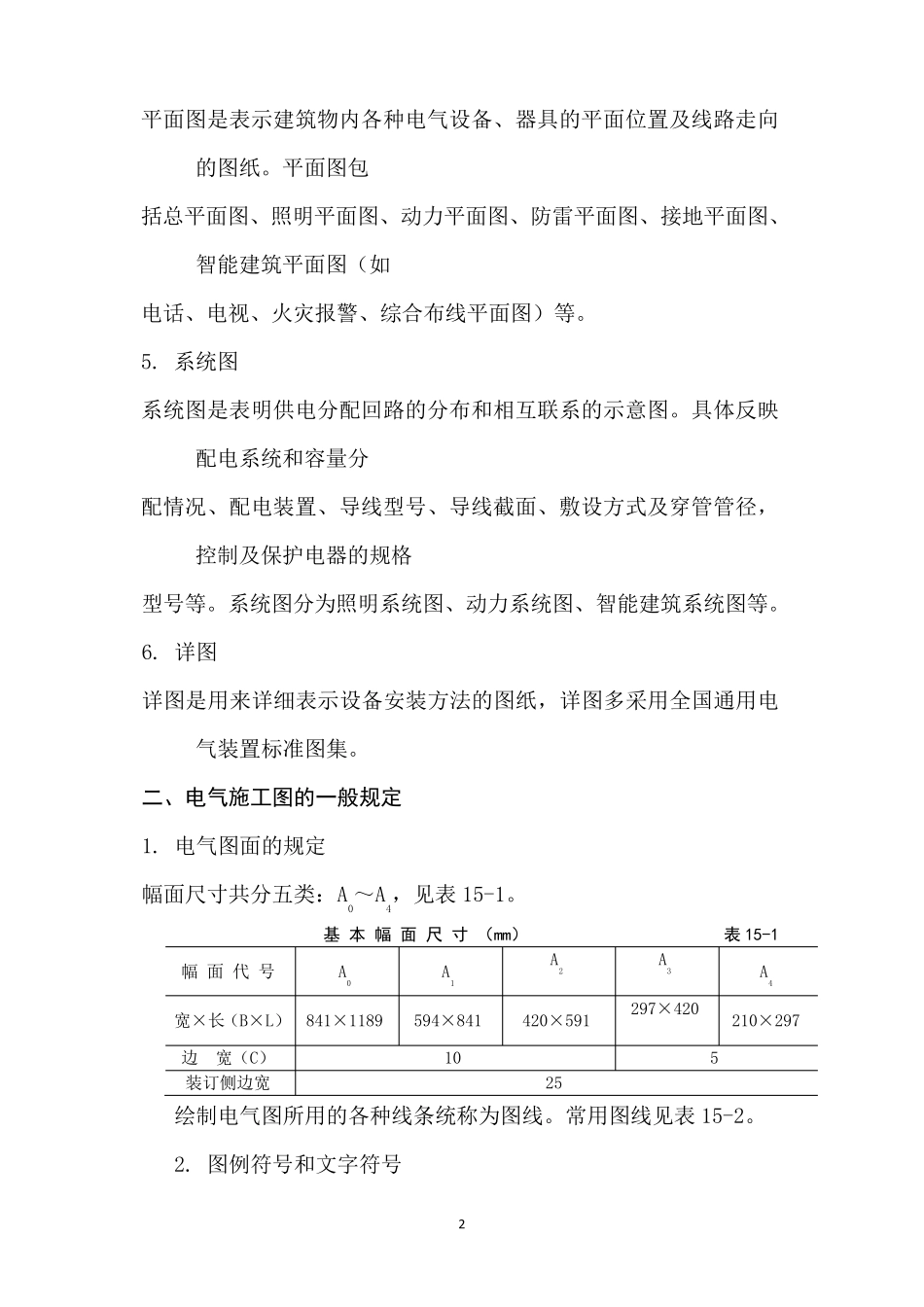

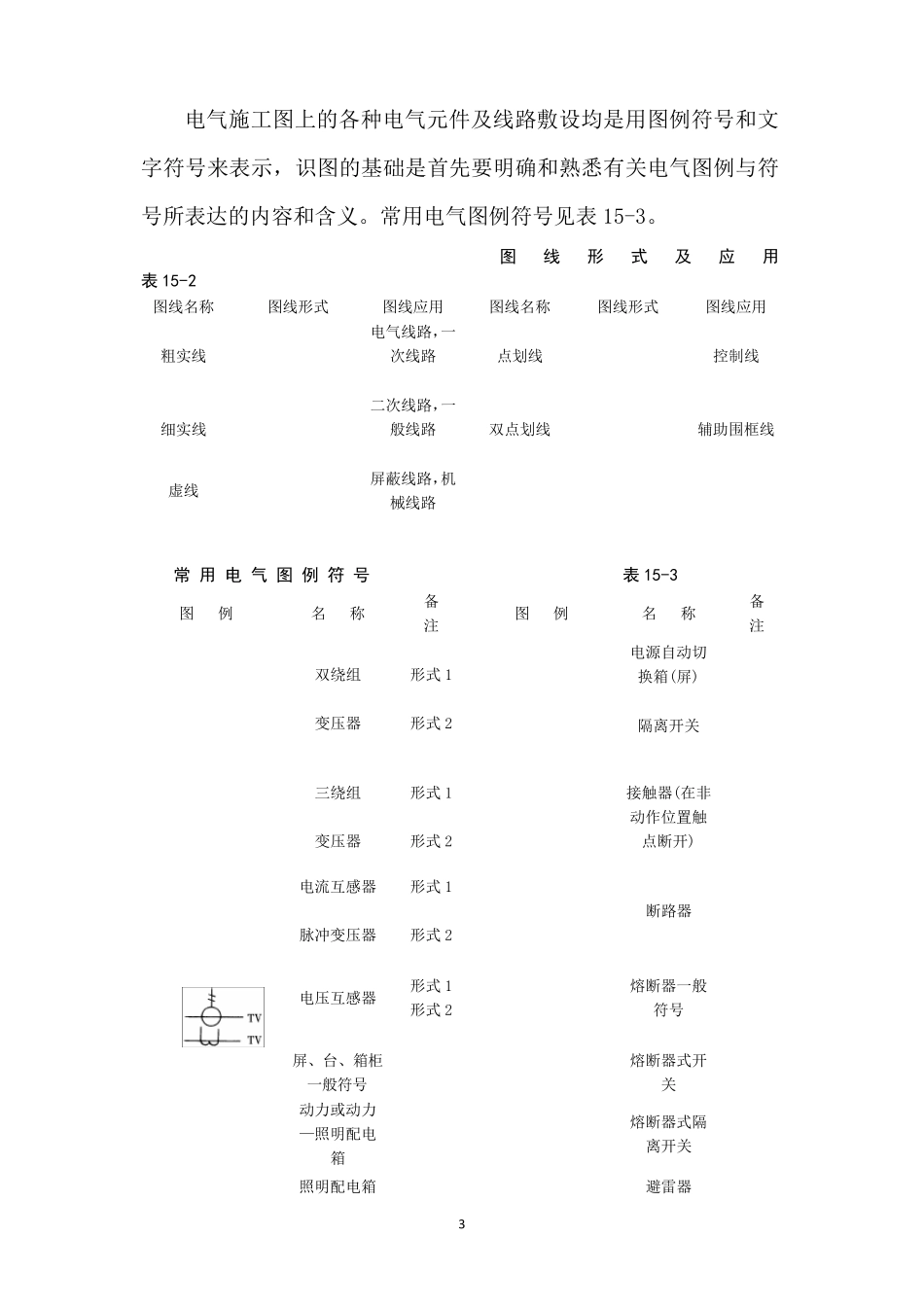

1 建筑电气工程施工图 第十五章 建筑电气工程施工图 第一节 电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面 图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是 便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补 充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的 事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方 式等。 4. 平面图 2 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包 括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如 电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分 配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格 型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 基 本 幅 面 尺 寸 （mm） 表 15-1 幅 面 代 号 A0 A1 A2 A3 A4 宽×长（B×L） 841×1189 594×841 420×591 297×420 210×297 边 宽（C） 10 5 装订侧边宽 25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 3 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。 图 线 形 式 及 应 用 表15-2 图线名称 图线形式 图线应用 图线名称 图线形式 图线应用 粗实线 电气线路，一次线路 点划线 控制线 细实线 二次线路，一般线路 双点划线 辅助围框线 虚线 屏蔽线路，机械线路 常 用 电 气 图 例 符 号 表15-3 图 例 名 称 备 注 图 例 名 称 备 注 双绕组 变压器 形式1 形式2 电源自动切换箱(屏) 隔离开关...
