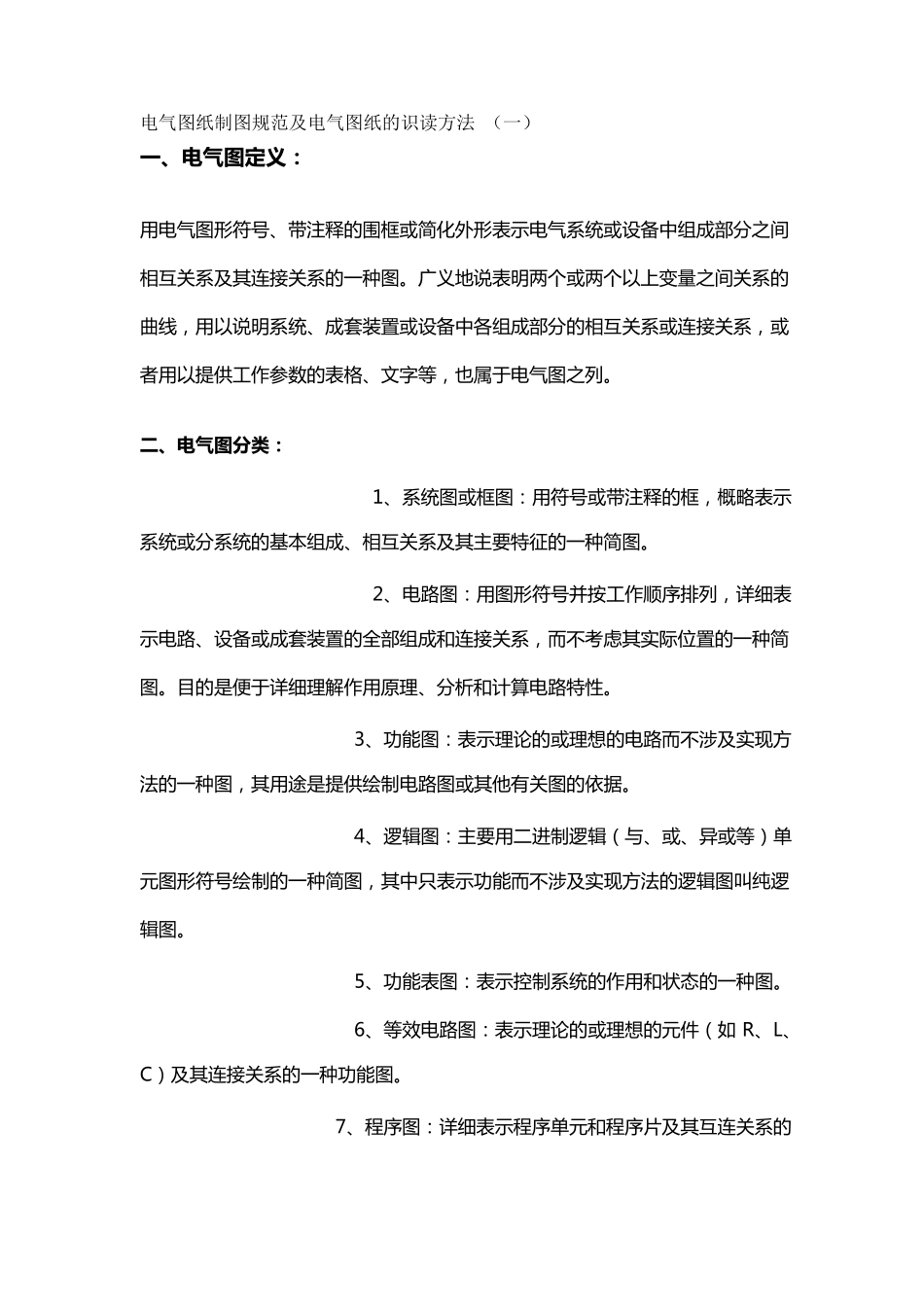

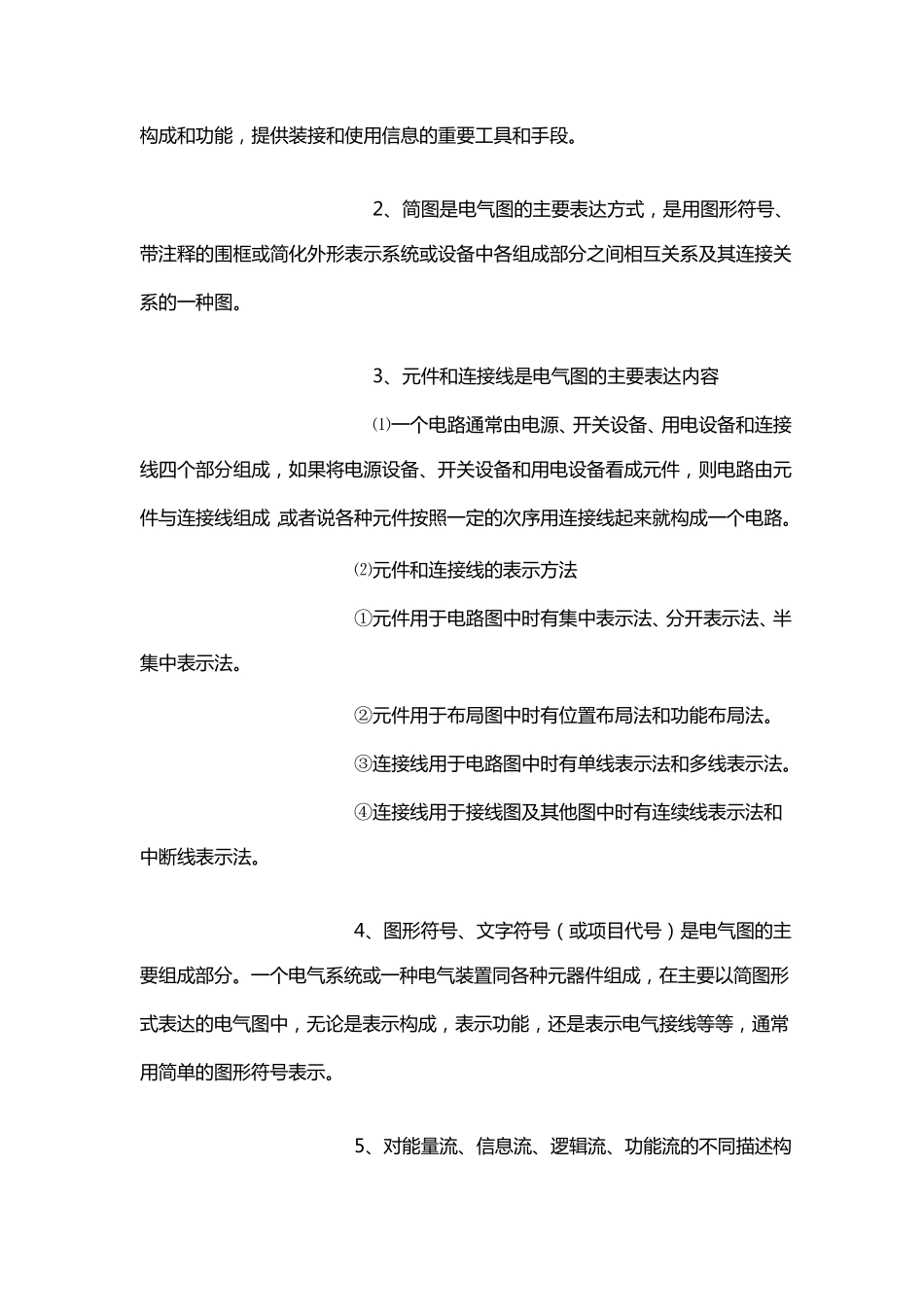

电气图纸制图规范及电气图纸的识读方法 （一） 一 、电气图定义： 用 电 气 图 形 符 号 、带注释的围框或简化外形 表示电 气 系统或设备中组成部分之间相互关系及其连接关系的一种图 。广义地说表明两个或两个以上变量之间关系的曲线，用 以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用 以提供工作参数的表格、文字等，也属于电 气 图 之列。 二、电气图分类： 1、系统图 或框图 ：用 符 号 或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图 。 2、电 路图 ：用 图 形 符 号 并按工作顺序排列，详细表示电 路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图 。目的是便于详细理解作用 原理、分析和计算电 路特性。 3、功能图 ：表示理论的或理想的电 路而不涉及实现方法的一种图 ，其用 途是提供绘制电 路图 或其他有关图 的依据。 4、逻辑图 ：主要用 二进制逻辑（与、或、异或等）单元图 形 符 号 绘制的一种简图 ，其中只表示功能而不涉及实现方法的逻辑图 叫纯逻辑图 。 5、功能表图 ：表示控制系统的作用 和状态的一种图 。 6、等效电 路图 ：表示理论的或理想的元件（如 R、L、C）及其连接关系的一种功能图 。 7、程序图 ：详细表示程序单元和程序片及其互连关系的一 种 简 图 。 8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图 ：表示功能单元全部外接端子，并用功能图 、表图 或文字表示其内部功能的一 种 简 图 。 10、接线图 或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一 种 简 图 或表格。 ⑴单元接线图 或单元接线表：表示成套装置或设备中一 个结构单元内的连接关系的一 种 接线图 或接线表。 （结构单元指在各种 情况下可独立运行的组件或某种 组合体） ⑵互连接线图 或互连接线表：表示成套装置或设备的不同单元之间连接关系的一 种 接图 或接线表。 （线缆接线图 或接线表） ⑶端子接线图 或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一 种 接线图 或接线表。 ⑷电费配置图 或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一 种 ...
