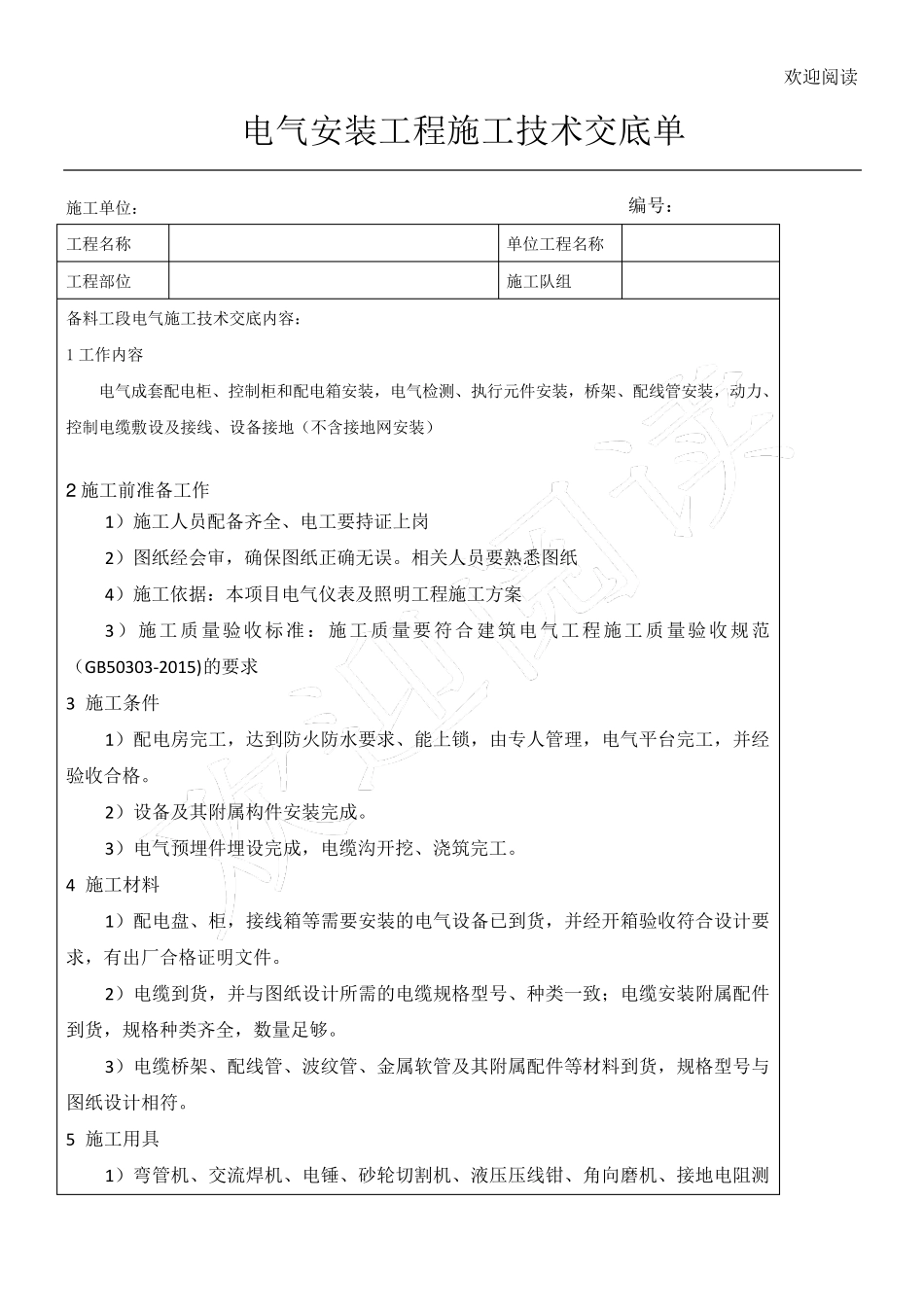

欢迎阅读 电气安装工程施工技术交底单 施工单位： 编号： 工程名称 单位工程名称 工程部位 施工队组 备料工段电气施工技术交底内容： 1 工作内容 电气成套配电柜、控制柜和配电箱安装，电气检测、执行元件安装，桥架、配线管安装，动力、控制电缆敷设及接线、设备接地（不含接地网安装） 2 施工前准备工作 1）施工人员配备齐全、电工要持证上岗 2）图纸经会审，确保图纸正确无误。相关人员要熟悉图纸 4）施工依据：本项目电气仪表及照明工程施工方案 3）施工质量验收标准：施工质量要符合 建筑电气工程施工质量验收规范（GB50303-2015)的要求 3 施工条件 1）配电房完工，达到防火防水要求、能上锁，由专人管理，电气平台完工，并经验收合格。 2）设备及其附属构件安装完成。 3）电气预埋件埋设完成，电缆沟开挖、浇筑完工。 4 施工材料 1）配电盘、柜，接线箱等需要安装的电气设备已到货，并经开箱验收符合设计要求，有出厂合格证明文件。 2）电缆到货，并与图纸设计所需的电缆规格型号、种类一致；电缆安装附属配件到货，规格种类齐全，数 量足 够 。 3）电缆桥架、配线管、波 纹 管、金 属软 管及其附属配件等材料到货，规格型号与图纸设计相符。 5 施工用 具 1）弯 管机 、交流 焊 机 、电锤 、砂 轮 切 割 机 、液 压 压 线钳 、角 向 磨 机 、接地电阻 测欢迎阅读 试仪、电压表、电流表、万用表、兆欧表、打码机等。 6 施工方法 6.1 电气安装施工程序 施工准备→电气设备就位（电气元器件、盘、柜安装）→电缆桥架安装、配线管敷设→电缆敷设、穿线→设备、控制柜接线→系统调试→单机试车→联动试车→竣工验收 6.2 盘、柜、箱的安装 1 基础槽钢安装应符合以下要求：水平度、垂直度误差均不超过 2/1000，全长误差不超过 5mm。 2 基础槽钢安装后，其顶部宜高出抹面 10mm，并应有可靠接地。 3 盘、柜单独或成列安装时，其垂直度、水平度偏差以及盘、柜面的偏差和盘、柜间接缝的偏差应符合表1 的规定： 表1 项 目 允许偏差（mm） 垂直度（每米） 1.5 水平偏差 相邻两盘顶部 2 成列盘顶部 5 盘面偏差 相邻两盘边 1 成列盘面 5 盘间接缝 2 4 引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应牢固固定，不得使所有连接的端子排受到机械应力。 5 铠装电缆在进入盘、柜后应将钢带切断，切断处的端部扎 紧 ，并应将钢带接地。 6.3 电缆...
