电气工程35KV变电所电气施工方案

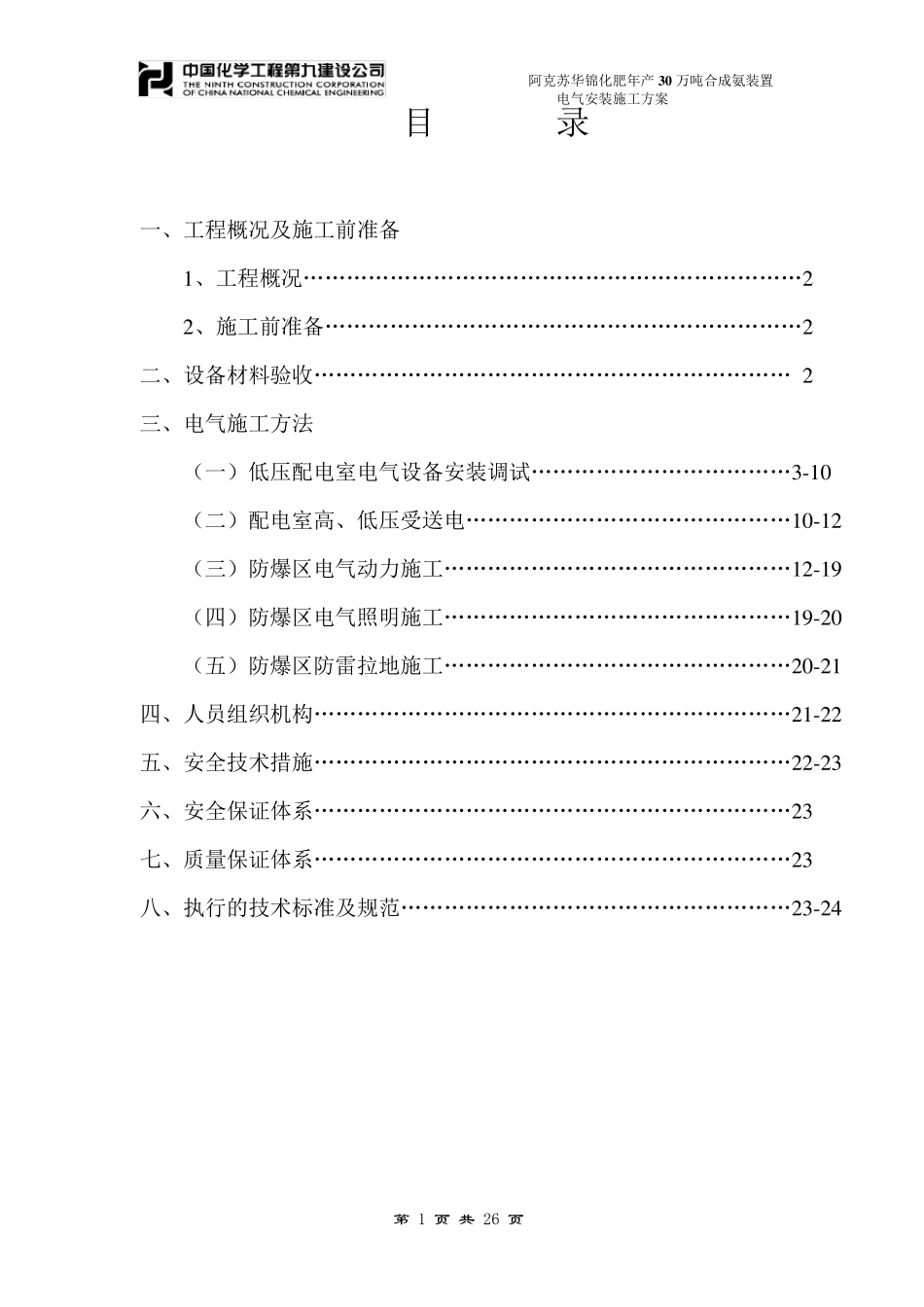

第 1 页 共 26 页 阿克苏华锦化肥年产3 0 万吨合成氨装置 电气安装施工方案 目 录 一、工程概况及施工前准备 1 、工程概况……………………………………………………………2 2 、施工前准备…………………………………………………………2 二、设备材料验收………………………………………………………… 2 三、电气施工方法 （一）低压配电室电气设备安装调试………………………………3 -1 0 （二）配电室高、低压受送电………………………………………1 0 -1 2 （三）防爆区电气动力施工…………………………………………1 2 -1 9 （四）防爆区电气照明施工…………………………………………1 9 -2 0 （五）防爆区防雷拉地施工…………………………………………2 0 -2 1 四、人员组织机构…………………………………………………………2 1 -2 2 五、安全技术措施…………………………………………………………2 2 -2 3 六、安全保证体系…………………………………………………………2 3 七、质量保证体系…………………………………………………………2 3 八、执行的技术标准及规范………………………………………………2 3 -2 4 第 2 页 共 26 页 阿克苏华锦化肥年产3 0 万吨合成氨装置 电气安装施工方案 一、 工程概况及施工前准备 1、工程概况 本工程为阿克苏华锦化肥有限责任公司年产30 万吨合成氨及 52 万吨尿素项目。本方案为 35Kv 变电所电气施工方案，主要施工内容包括 35KV 高压配电室、6KV 中压配电室、35/6KV 变压器室及 6KV 电力电容器室的设备安装、调试。 在 35KV 变电所安装有两台 16000KVA 35/6KV 油浸式有载调压电力变压器，8 面 35KV 高压柜，30 面 6KV 中压金属封闭中置移开式开关柜，一套微机保护系统。 本总变电站两路 35KV 进线引自库车东城变电站 35KV 不同母线段，进站后组成单母线分段接线方式。6KV 侧，主变压器进线两回路，汽轮发电机电源一回路，接线形式为采用单母线分三段形式。发电机组电源经电缆送至 6KV母线。正常生产时，由发电机组电源和一路变压器电源供给全厂负荷用电，当发电机出现故障退出运行时，则全厂负荷完全由系统供给。 2、施工前准备 做好施工前图纸会审、技术交底工作，对施工人员进行技术资格培 训 ，取 得 合格证 方能 上 岗 ，对于 关键 、特 殊 设备，必 须 由技术熟...
