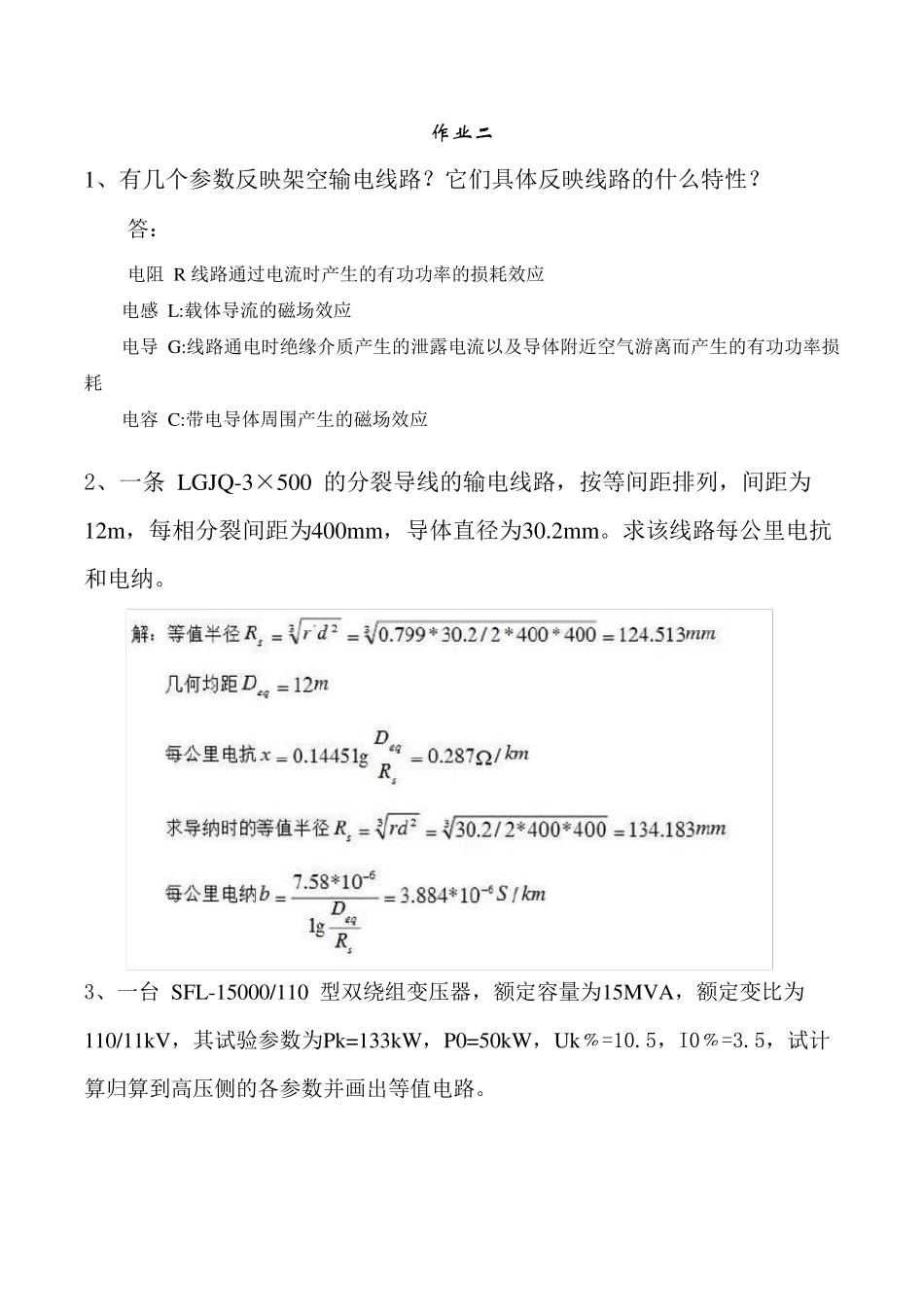

作 业 二 1、有几个参数反映架空输电线路？它们具体反映线路的什么特性？ 答： 电阻 R 线路通过电流时产生的有功功率的损耗效应 电感 L:载体导流的磁场效应 电导 G:线路通电时绝缘介质产生的泄露电流以及导体附近空气游离而产生的有功功率损耗 电容 C:带电导体周围产生的磁场效应 2、一条 LGJQ-3×500 的分裂导线的输电线路，按等间距排列，间距为12m ，每相分裂间距为400m m ，导体直径为30.2m m 。求该线路每公里电抗和电纳。 3、一台 SFL-15000/110 型双绕组变压器，额定容量为15MVA，额定变比为110/11kV，其试验参数为Pk=133kW，P0=50kW，Uk﹪=10.5，I0﹪=3.5，试计算归算到高压侧的各参数并画出等值电路。 4、与普通变压器相比，自耦变压器有哪些优缺点？自耦变压器运行需要注意哪些问题？ 答： 1）、在大型超高压电力系统中，多数采用由自耦变压器来联接两个电压级的电力网，自耦变压器具有消耗材料少、投资低、损耗小等优点，得到广泛的应用。另外，由于通常 自耦变压器变比接近于 1，导致短路电压百分数要比普通变压器小得多，所以在系统发生短路时，自耦变压器的情况将更为严重。 2）、自耦变压器除了与一般变压器运行特性相同之外，还需要注意的一些问题是： a，由于自耦变压器一、二次侧有直接的电的联系，为了防止高压侧单相接地故障而 引起低压侧过电压，其中性点必须牢靠接地； b，自耦变压器两侧都需安装避雷器，以防止过电压； c，自耦变压器短路电压比普通变压器小得多，因此短路电流较普通双绕组变压器大， 必要时，必须采取限制短路电流措施。 5、在开关电器断开的过程中，间隙的自由电子是如何产生的？试说明电弧的形成和熄灭过程。 解： 切断电路瞬间，由于动静触头间的介质迅速游离，存在着一定浓度的带正电荷的离子和带负电荷的离子。通过强电场发射、碰撞游离、热游离、热电子发射等过程，弧隙中带电质点不断增多，产生电弧电流。 电弧中存在的游离与去游离这两个性质相反过程的强弱对比决定了电弧的最终发展趋势 ，即 当 游离强于去游离时，电弧就 会 发生并 燃 烧 剧 烈 ;若 去游离与游离过程达 到 平 衡 ，电弧就 会稳 定燃 烧 ；而去游离占 优 势 时，电弧的燃 烧 即 将 减 弱并 最终熄灭。 6、什 么 叫 介质强度恢 复 过程和电压恢 复 过程？它 们 与哪 些因素 有关？交 流电弧电流有何特点？熄灭交 流电弧的条 件 是什 么 ？...
